МАГНИТОЛА ОБЕСПЕЧИВАЕТ:

прием радиовещательных станций в диапазонах СВ, УКВ;

плавную регулировку громкости, тембра по низким и высоким

частотам;

воспроизведение фонограммы;

ускоренную перемотку ленты в одном направлении;

выброс кассеты при нажатии кнопки 4 с автоматическим

переключением магнитолы в режим радиоприема;

автостоп (автоматическое прекращение движения ленты после ее

окончания);

режим выключения звука ;

режим тонкомпенсации;

индикацию частоты настройки с помощью стрелочного указателя;

индикацию диапазона принимаемых частот, работы магнитофона;

подсветку органов управления в темное время суток (ночной дизайн).

В магнитоле имеется съемная передняя панель.

К магнитоле могут быть подключены два громкоговорителя

(акустические системы) номинальным сопротивлением 4 Ом, предельной

долговременной мощностью (RMS) не менее 6 Вт.

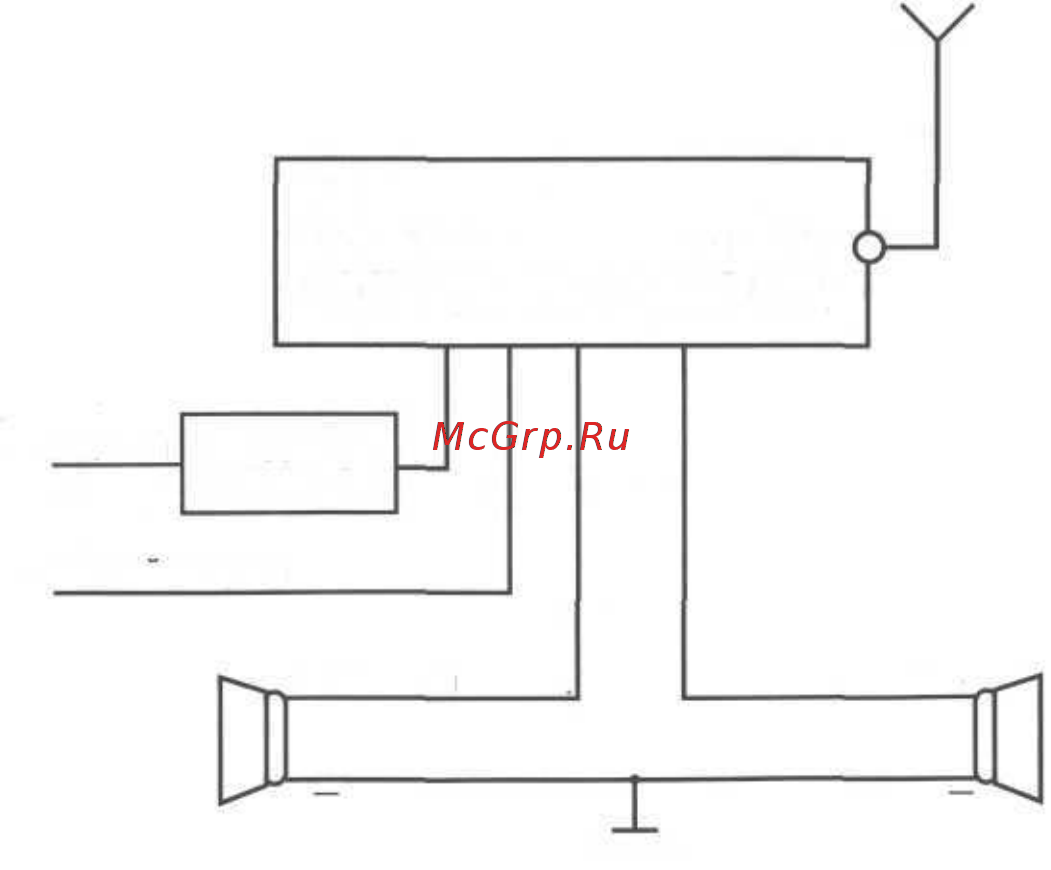

СХЕМА ПОДКЛЮЧЕНИЯ

АНТЕННА

АВТОМАГНИТОЛА

+ КРАСНЫЙ

ПРЕДОХРА

НИТЕЛЬ-3 А

- ЧЕРНЫЙ (МАССА)

+ ЗЕЛЕНЫЙ

ЛЕВЫЙ

СИНИЙ +

ПРАВЫЙ

МАССА
