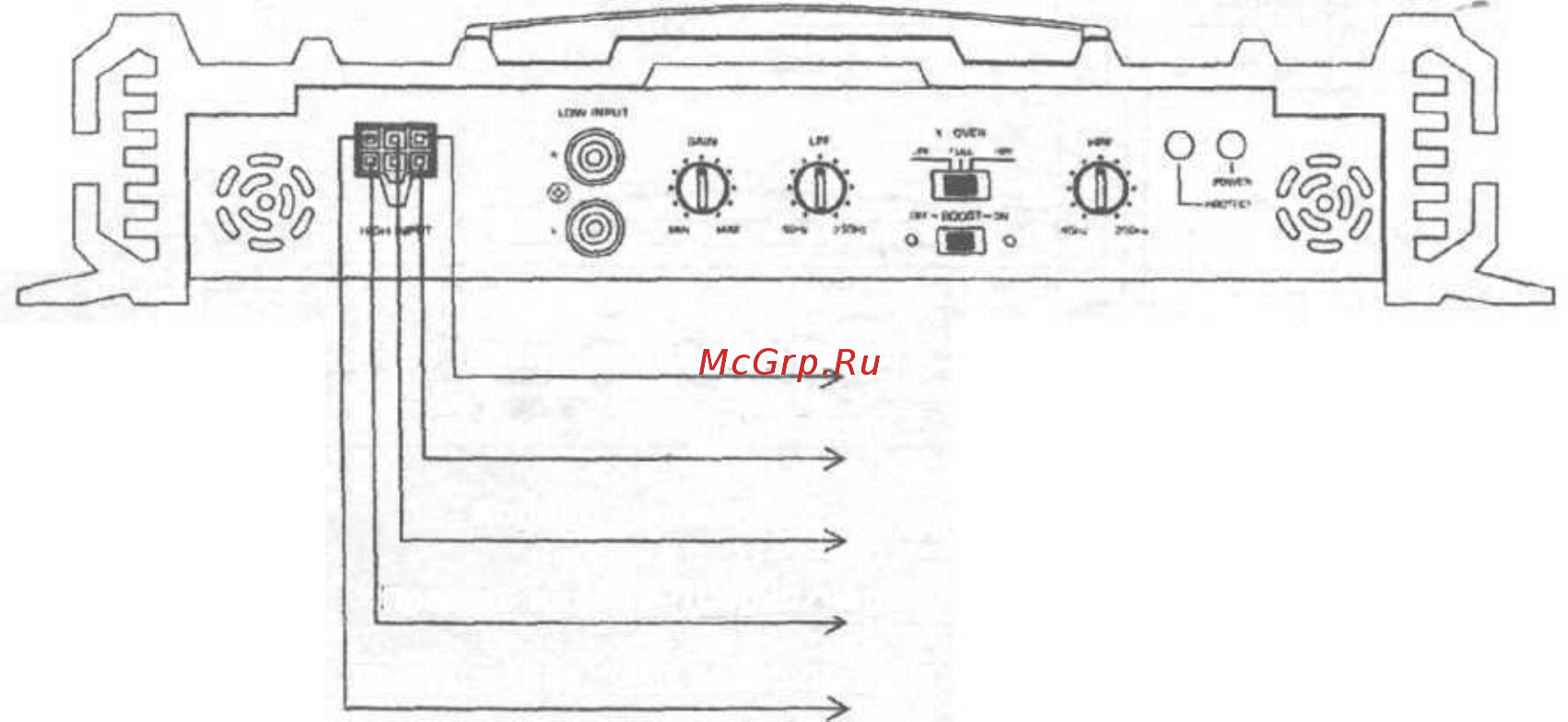

Akai ACA-2104 [7/16] При подключении четырех каналов

Левый канал (+) Белый

Правый канал (+) Серый

Корпус Черный

Правый канал (-) Серый/Черный

Левый канал (-) Белый/Черный

при подключении четырех каналов:

2 канал- Серый провод : выход переднего правого (+) громкоговорителя

источника аудиосигнала

2 канал - Серый/черный провод : выход переднего правого (-) громкоговорителя

источника аудиосигнала

4 канал - Фиолетовый провод : выход заднего правого (+) громкоговорителя ис-

точника аудиосигнала

4 канал - Фиолетовый /черный провод: выход заднего правого (-) громкоговорителя ис-

точника аудиосигнала

3 канал -Зеленый провод : выход переднего левого (+) громкоговорителя

источника аудиосигнала

3 канал - Зеленый /черный: провод : выход переднего правого (-) громкоговорителя

источника аудиосигнала

1 канал - Белый провод : выход заднего правого (+) громкоговорителя ис-

точника аудиосигнала

1 канал - Белый/черный провод : выход заднего правого (-) громкоговорителя

источника аудиосигнала

Землянной провод

: соединение с шасси автомобиля

Предупреждение:

ОГОЛЕННЫЕ ЧАСТИ НЕИСПОЛЬЗУЕМЫХ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОВОДОВ

ДОЛЖНЫ БЫТЬ НАДЕЖНО ЗАИЗОЛИРОВАНЫ.
