ПОДКЛЮЧЕНИЕ

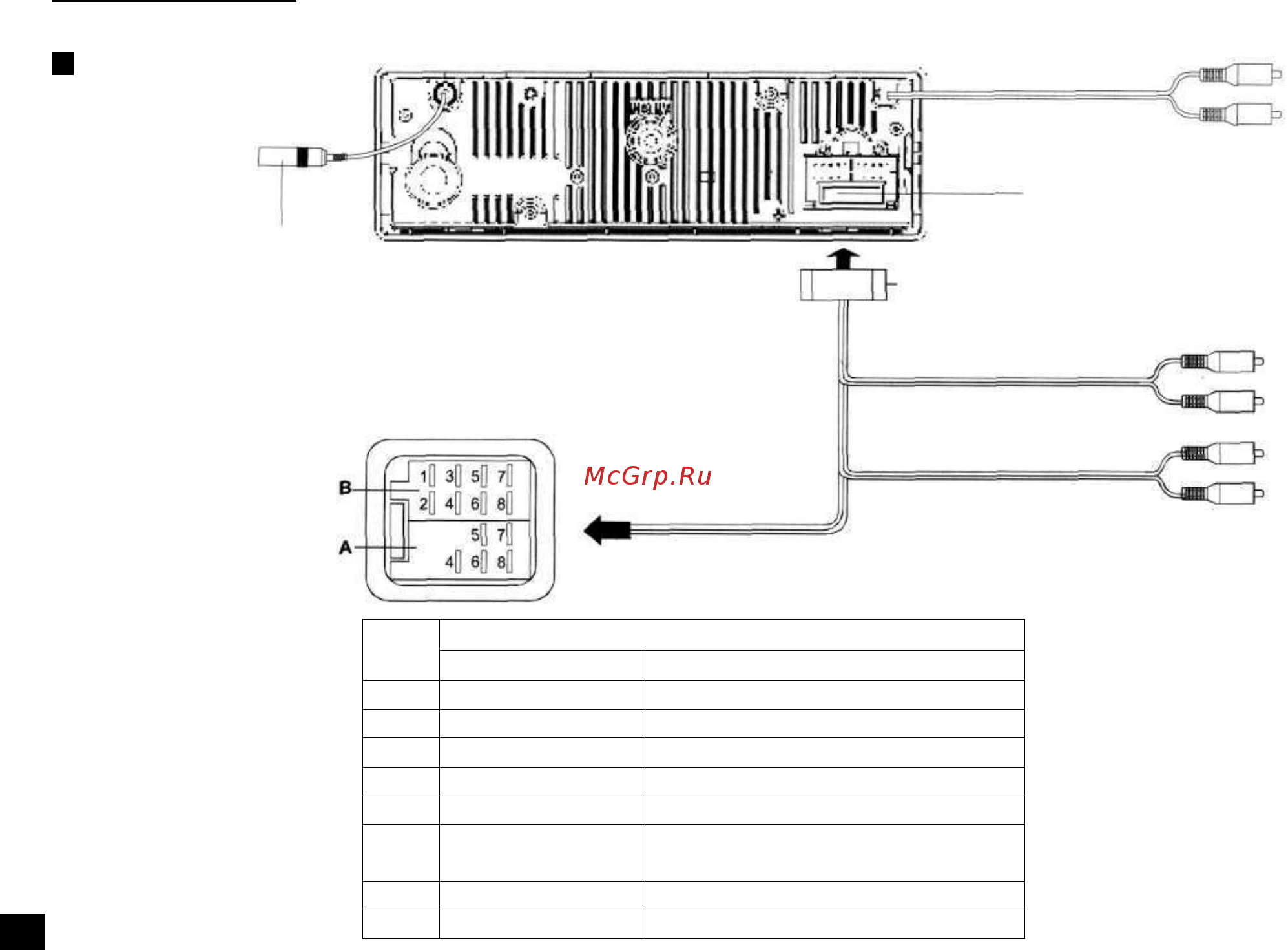

Схема подключения

Антенна

Аудиовход

для ACR-23MPR

Правый (красный)

Левый (белый)

Предохранитель 15 А

Разъем

Линейный выход (серый)

Правый (красный)

Левый (белый)

Линейный выход (коричневый)

(только для ACR-23MPR)

Правый (красный)

Левый (белый)

В ACR-23MPR:

линейные выходы задних каналов -

кабель серого цвета;

линейные выходы передних каналов -

кабель коричневого цвета

№

контакта

Функции

Откл. плюс - красный

Авт. антенна - синий

Переключение цвета

подсветки

Аккумулятор-желтый

Корпус-черный

Задний правый (+) - фиолетовый

Задний правый (-) - фиолетовый/черный

Передний правый (+) - серый

Передний правый {-) - серый/черный

Передний левый (+) - белый

Передний левый (-) - белый/черный

Задний левый (+)- зеленый

Задний левый {-) - зеленый/черный
