ПОДКЛЮЧЕНИЕ

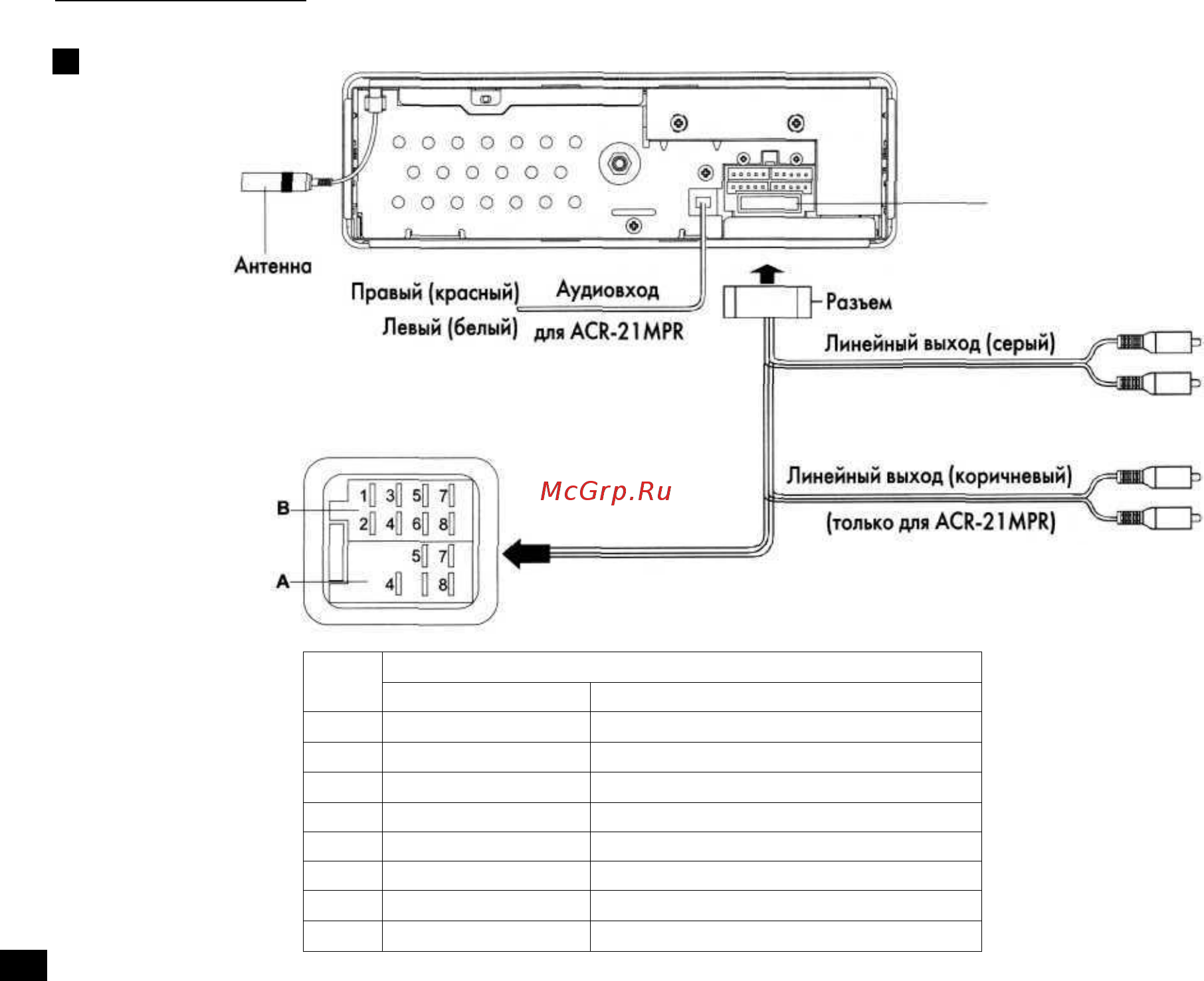

Схема подключения
Предохранитель 15 А
B ACR-21MPR:
линейные выходы задних каналов -
кабель серого цвета;
линейные выходы передних каналов -
кабель коричневого цвета
Правый (красный)
Левый (белый)
Правый (красный)
Левый (белый)
№
контакта
1
2
3
4
5
6
7
8
Функции
А
Откл. плюс - красный
Авт. антенна - синий
Аккумулятор-желтый
Корпус-черный
В
Задний правый (+) - фиолетовый
Задний правый (-) - фиолетовый/черный
Передний правый (+)- серый
Передний правый (-) - серый/черный
Передний левый (+) - белый
Передний левый (-) - белый/черный
Задний левый (+) - зеленый
Задний левый (-) - зеленый/черный
12
