Левый канал (+) Белый
Правый канал (+) Серый
Корпус Черный
Правый канал (-) Серый/Черный
Левый канал (-) Белый/Черный

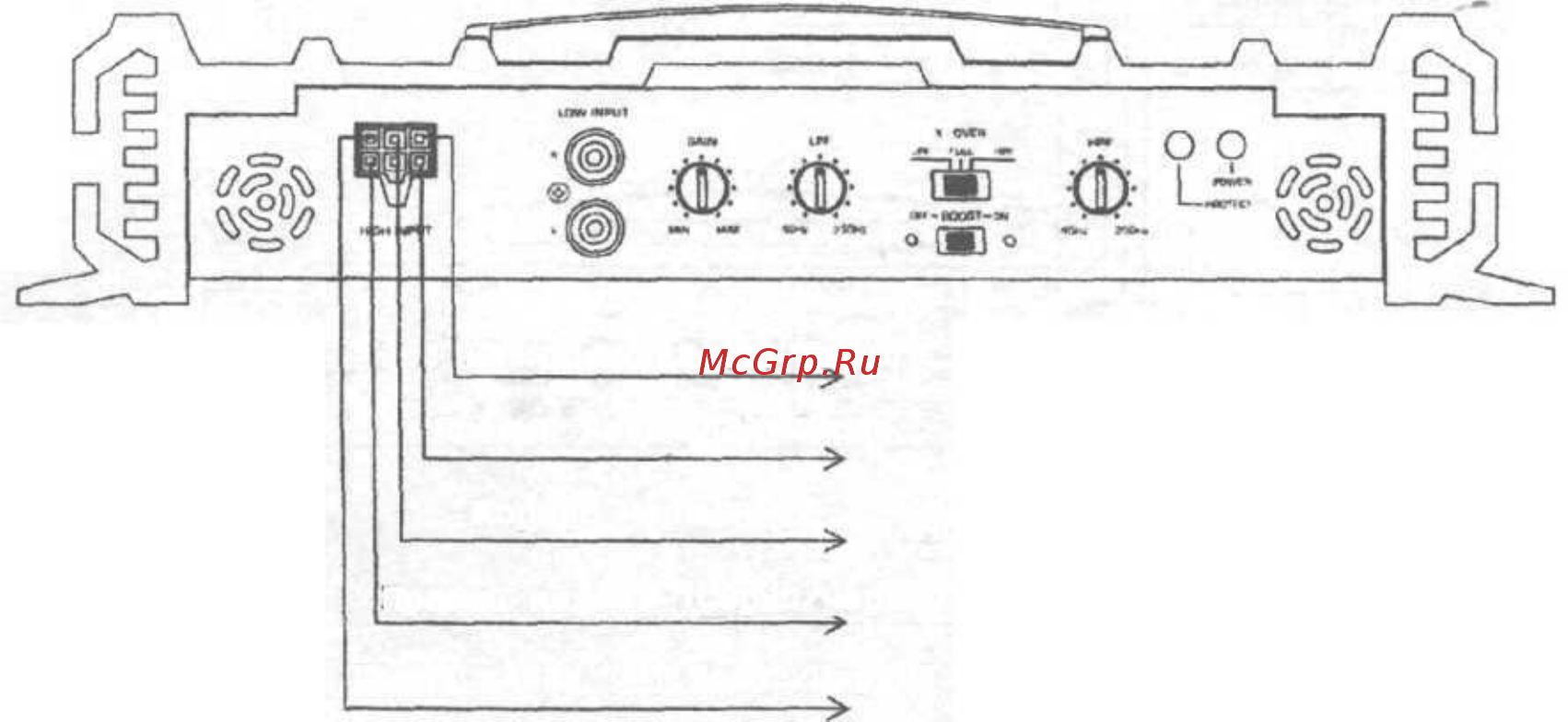

при подключении четырех каналов:
2 канал- Серый провод : выход переднего правого (+) громкоговорителя
источника аудиосигнала
2 канал - Серый/черный провод : выход переднего правого (-) громкоговорителя
источника аудиосигнала
4 канал - Фиолетовый провод : выход заднего правого (+) громкоговорителя ис-
точника аудиосигнала
4 канал - Фиолетовый /черный провод: выход заднего правого (-) громкоговорителя ис-
точника аудиосигнала
3 канал -Зеленый провод : выход переднего левого (+) громкоговорителя
источника аудиосигнала
3 канал - Зеленый /черный: провод : выход переднего правого (-) громкоговорителя
источника аудиосигнала
1 канал - Белый провод : выход заднего правого (+) громкоговорителя ис-
точника аудиосигнала
1 канал - Белый/черный провод : выход заднего правого (-) громкоговорителя
источника аудиосигнала
Землянной провод
: соединение с шасси автомобиля
Предупреждение:
ОГОЛЕННЫЕ ЧАСТИ НЕИСПОЛЬЗУЕМЫХ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОВОДОВ
ДОЛЖНЫ БЫТЬ НАДЕЖНО ЗАИЗОЛИРОВАНЫ.
7
