Руководство пользователя Fisher 50 / 51

УСТАНОВКА БАТАРЕЙ (FISHER 50)

Перед использованием рыбопоискового эхолота

в первый раз необходимо установить батареи.

Откройте бокс для переноски, сдвиньте дверцу

батарейного отсека и вставьте 8 батарей типа «АА».

При установке батарей соблюдайте расположение,

показанное на схеме в батарейном отсеке.

ПОДКЛЮЧЕНИЕ КАБЕЛЯ ВНЕШНЕГО

ПИТАНИЯ

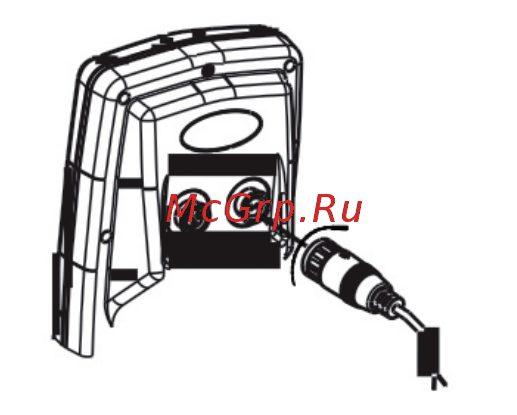

1. Совместите штекер

разъёма кабеля питания

с гнездом, вставьте его

и поверните по часовой

стрелке для механического

закрепления.

2. Подключите черный

провод к минусу батареи или

к земле питания.

3. Подключите красный

провод к плюсу батареи 12

вольт.
