Подключение оборудования
2
2
12
33
6

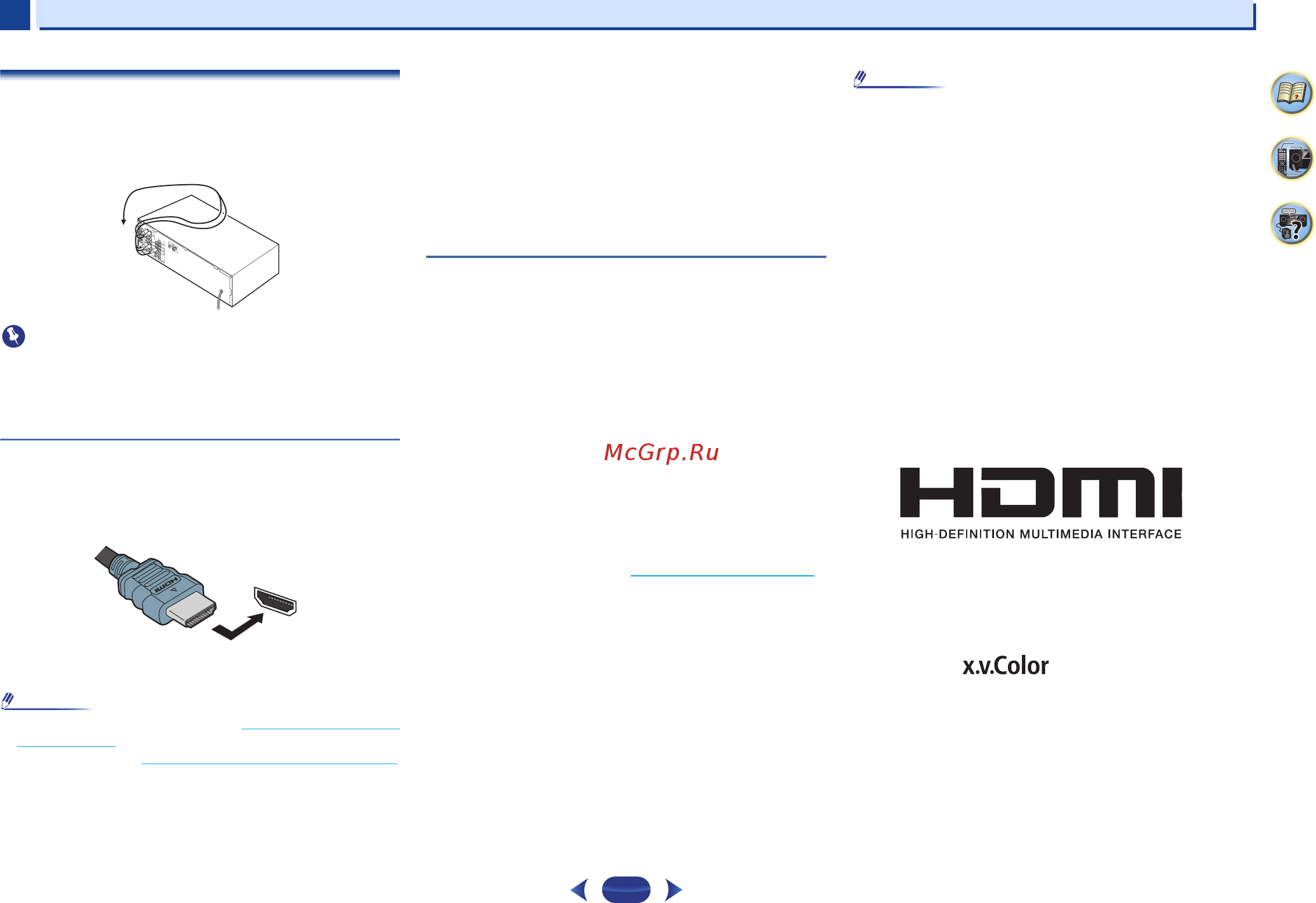

Подсоединение кабелей
Не перегибайте кабели поверх устройства (как показано на
рисунке). В противном случае магнитное поле, генерируемое
трансформаторами этого устройства, может вызвать помехи в
громкоговорителях.
Внимание
•
Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.
•
Перед отсоединением кабеля питания переключите питание
в режим ожидания.
Кабели HDMI
Одновременно по одному кабелю могут передаваться как
видео-, так и звуковые сигналы. При подключении через этот
ресивер проигрывателя и телевизора, используйте для обоих
подключений кабели HDMI.
Будьте внимательны и соблюдайте правильность направления
при подключении разъема.
Примечание
•
Установите для параметра HDMI в Настройка параметров
звука на стр.26 значение THRU (THROUGH) и задайте для
входного сигнала в Выбор входного аудиосигнала
на стр.18
значение HDMI, если вы хотите получить выход звука
HDMI на телевизоре (не будет слышен звук от этого
ресивера).
•
Если на телевизоре не появляется видеосигнал, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые
компоненты (например, игровые видеоприставки) имеют
разрешение, отображение которого невозможно. В этом
случае используйте (аналоговое) композитное
подключение.
•
Когда через HDMI поступает видеосигнал 480i, 480p, 576i
или 576p, прием многоканального звука PCM и HD-звука
невозможен.
О HDMI
При помощи подключения HDMI передаются несжатые
цифровые видеосигналы, а также практически любые виды
цифрового звука, с которыми совместим подключенный
компонент, включая DVD-Video, DVD-Audio, SACD, Dolby
Digital Plus, Dolby TrueHD, DTS-HD Master Audio (см. ниже
информацию об ограничениях), Video CD/Super VCD и CD.
Данный ресивер поддерживает технологию High-Definition
Multimedia Interface (HDMI
®
).
С помощью подключений HDMI данный ресивер
поддерживает описанные ниже функции.
•
Цифровая передача несжатого видео (материала,
защищенного по системе HDCP (1080p/24, 1080p/60, и др.))
•
Передача сигнала 3D
•
Передача сигнала Deep Color
•
Передача сигнала x.v.Color
•
Возвратный аудиоканал (см. Меню HDMI Setup на стр.32)
•
Прием многоканальных линейных цифровых
аудиосигналов PCM (192 кГц или менее) для макс. 8
каналов
•
Прием следующих цифровых аудиоформатов:
– Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с
высоким битрейтом (Dolby TrueHD, DTS-HD Master Audio),
DVD-Audio, CD, SACD (только 2-канальный DSD), Video
CD, Super VCD
•
Передача сигнала 4K
– Это может работать неправильно, в зависимости от
подключенного оборудования.
– Поддерживаются сигналы 4K 24p, 4K 25p, 4K 30p, 4K 50p
и 4K 60p
Примечание
•
Используйте Высокоскоростной кабель HDMI
®/
™. Если
используется обычный кабель HDMI, а не
Высокоскоростной кабель HDMI
®/
™, он может работать
неправильно.
•
Если подключается кабель HDMI со встроенным
эквалайзером, он может работать неправильно.
•
Передача сигналов 3D, Deep Color, x.v.Color, 4K и
возвратный аудиоканал возможны только при
подключении к совместимому компоненту.
•
Передачи цифровых аудиосигналов в формате HDMI
требуют большего времени для распознавания. По этой
причине может происходить прерывание звучания во время
переключения аудиоформатов или при запуске
воспроизведения.
•
Включение/отключение устройства, подключенного к
разъему HDMI OUT этого устройства во время
воспроизведения, или отсоединение/подсоединение кабеля
HDMI во время воспроизведения, может вызвать помехи
или прерывание звука.
Права на товарные знаки и зарегистрированные товарные
знаки HDMI и HDMI High-Definition Multimedia Interface, а
также логотип HDMI Logo в США и других странах
принадлежат компании HDMI Licensing, LLC.
“x.v.Color” и являются торговыми
марками Sony Corporation.
HDMI
®
