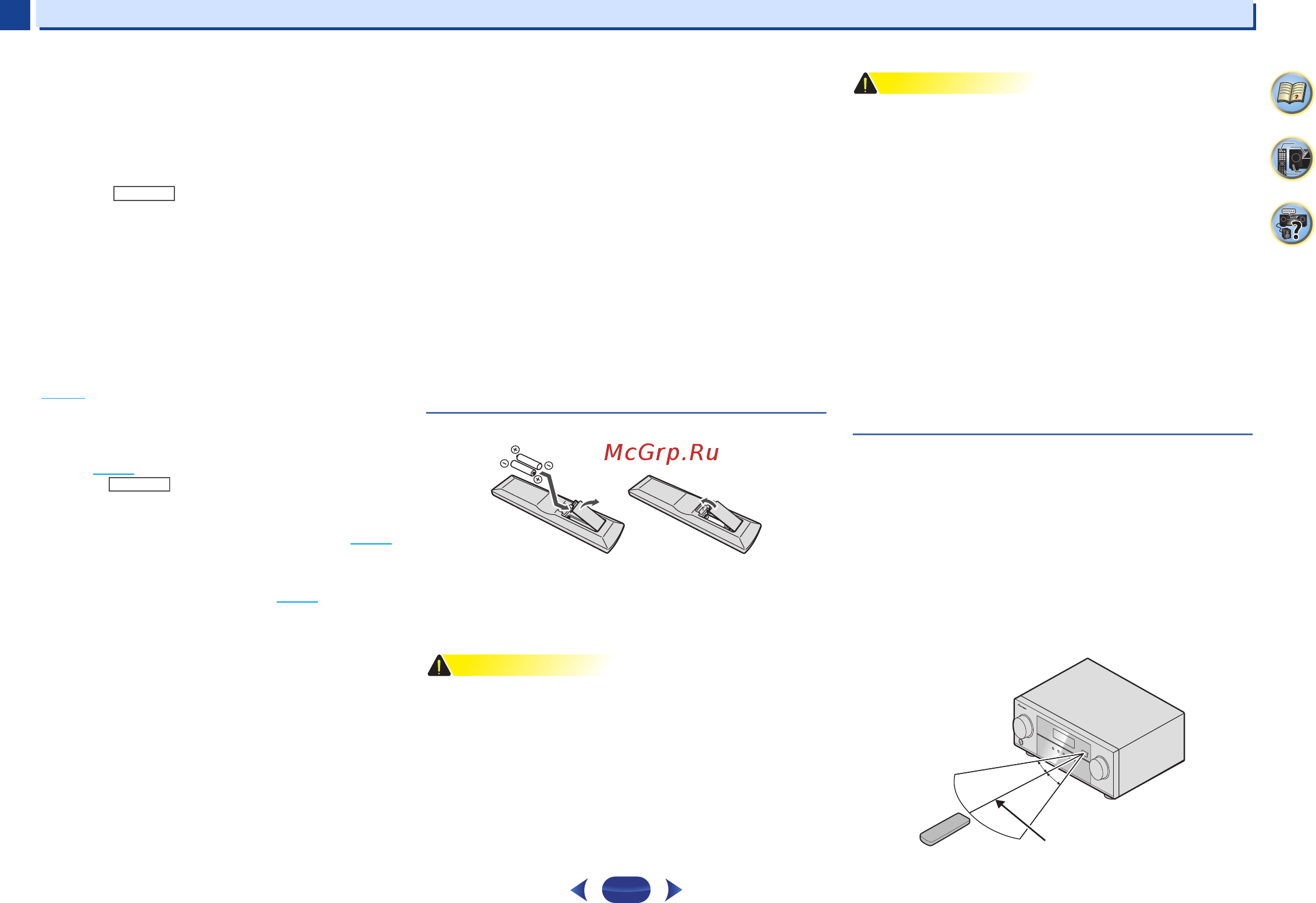

4
Органы управления и индикаторы
1
1
9
33
6
11
Кнопки управления компонентами
Основные кнопки (
,
, и т.д.) используются для управления
компонентом, предварительно выбранным с помощью кнопок
функций входа.
Указанные над этими кнопками функции можно вызвать после
выбора соответствующей кнопки функции входа (
BD
,
DVD
и
CD
). Эти кнопки также функционируют, как описано ниже.
Сначала нажмите для доступа к:
BASS +/–
,
TRE +/–
– Используется для настройки низких
или высоких частот.
• Эти регулировки отключаются, когда для режима
звучания установлено значение DIRECT или PURE
DIRECT.
• Если передний громкоговоритель установлен на SMALL
в настройке громкоговорителей (Speaker Setting) и
Разделительный фильтр (X.Over) установлен на 150 Гц,
то уровень канала низкочастотного громкоговорителя
будет регулироваться нажатием кнопки
BASS +/–
(стр.30
).
12
Цифровые кнопки и другие элементы управления
компонентами
Цифровые кнопки служат для непосредственного выбора
радиочастоты (стр.21
) или дорожки на диске CD, и т.д. После
нажатия кнопкиr возможен доступ к другим кнопкам.
(Например,
MIDNIGHT
и пр.)
CH SELECT
– Нажмите повторно для выбора канала, а затем
при помощи кнопок
LEV +/–
отрегулируйте уровень (стр.30).
LEV +/–
– Используется для регулировки уровней канала.
MIDNIGHT
– Переключение в режим Midnight (Ночной
режим) или Loudness (Тонкомпенсация) (стр.26
).
SPEAKERS
– Используется для включения/выключения
системы громкоговорителей. Если выбран
SP OFF
, не будет
выхода звука из громкоговорителей, подсоединенных к
данному ресиверу.
DIMMER
– Уменьшает или увеличивает яркость дисплея.
Имеется четыре уровня изменения яркости.
При режиме ECO яркость переключается между 2 уровнями.
Если выбирается самый темный уровень, на дисплее
появляется индикация DIMMER. (Режим, отличный от ECO:
3 уровня, режим ECO: 2 уровня)
13
SOURCE
Включает или выключает питание устройств Pioneer DVD/DVR,
когда выбран
BD
,
DVD
или
CD
с помощью кнопок функций
входа.
14
Kнопки
TV CONTROL
Данные кнопки можно использовать только с телевизорами
Pioneer.
– Используется для включения и выключения питания
телевизора.
INPUT
– Используйте для выбора входного сигнала
телевизора.
CH +/–
– Используйте для выбора каналов.
VOL +/–
– Используйте для регулировки уровня громкости
телевизора.
15
VOLUME +/–
Используйте для регулировки уровня громкости прослушивания.
16
MUTE
Отключение/включение звука.
17
DISP
Переключение дисплея данного устройства. Режим звучания,
громкость звука или имя входа можно проверить, выбрав
источник входа.
Установка батареек
Батарейки, входящие в комплект устройства, необходимо
проверить при начальных операциях; они не могут сохранять
заряд в течение долгого периода времени. Рекомендуется
использовать щелочные батарейки, имеющие более длительный
срок службы.
ПРЕДУПРЕЖДЕНИЕ
•
Не используйте и не храните батарейки на прямом
солнечном свету или в других жарких местах (например, в
салоне автомобиля или рядом с обогревателем). Это может
привести к утечке жидкости из батареек, перегреву, взрыву
или возгоранию. Кроме того, срок службы или емкость
батареек может уменьшиться.
ОСТОРОЖНО
•
Неправильная установка батареек может стать причиной
возникновения опасной ситуации, например, утечки
внутреннего вещества или микровзрыва. Соблюдайте
перечисленные ниже меры предосторожности:
-
Не используйте новые батарейки вместе со старыми.
-
Устанавливайте батарейки так, чтобы их положительные
и отрицательные полюса располагались в соответствии с
обозначениями внутри отсека для батарей.
-
Батарейки одинаковой формы могут обеспечивать разное
напряжение. Не используйте батарейки разного типа.
-
Избавляясь от использованных батареек, пожалуйста,
выполняйте действующие в вашей стране или регионе
требования правительственных предписаний или
соблюдайте правила, установленные общественной
природоохранной организацией.
-
Вставляя батарейки, будьте внимательны, чтобы не
повредить пружины на (–) контактах для батареек. Это
может вызвать течь батареек или перегрев.
Дальность действия пульта дистанционного
управления
Эффективность работы пульта дистанционного управления
может снижаться в следующих случаях:
• при наличии препятствий между пультом дистанционного
управления и дистанционным датчиком ресивера;
• при попадании на дистанционный датчик устройства ярких
солнечных лучей или сильного света флуоресцентной лампы;
• при расположении ресивера вблизи устройств, излучающих
инфракрасные лучи;
• при одновременном управлении ресивером с помощью
другого инфракрасного пульта дистанционного управления.
RECEIVER
RECEIVER
30°
7 м
30°
