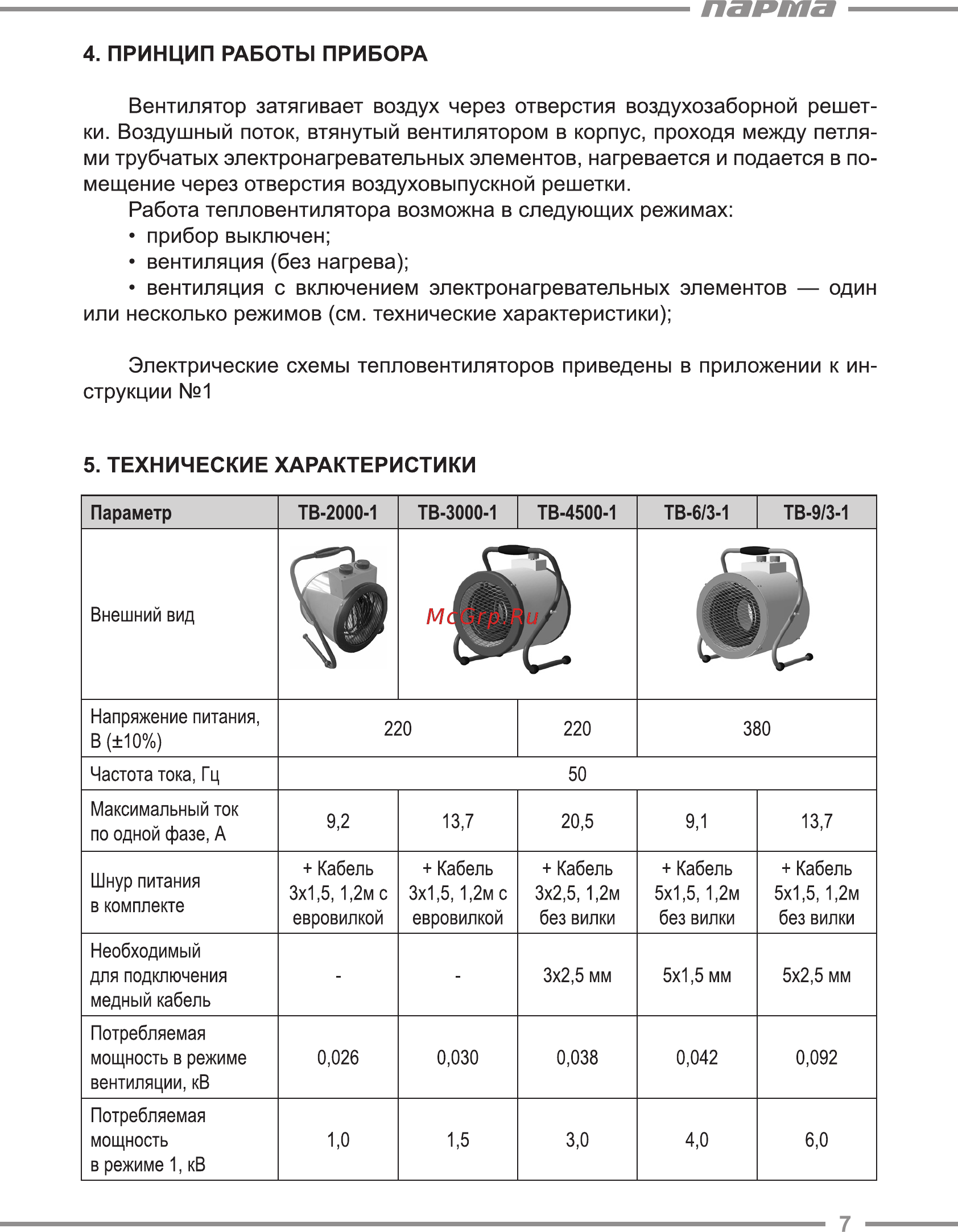

парта 4 ПРИНЦИП РАБОТЫ ПРИБОРА Вентилятор затягивает воздух через отверстия воздухозаборной решет ки Воздушный поток втянутый вентилятором в корпус проходя между петля ми трубчатых электронагревательных элементов нагревается и подается в по мещение через отверстия воздуховыпускной решетки Работа тепловентилятора возможна в следующих режимах прибор выключен вентиляция без нагрева вентиляция с включением электронагревательных элементов один или несколько режимов см технические характеристики Электрические схемы тепловентиляторов приведены в приложении к ин струкции 1 5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр ТВ 2000 1 ТВ 3000 1 ТВ 4500 1 ТВ 6 3 1 ТВ 9 3 1 ИX Ц Внешний вид Напряжение питания 220 В 10 220 Частота тока Гц Максимальный ток по одной фазе А Шнур питания в комплекте 380 50 9 2 13 7 20 5 9 1 13 7 Кабель Кабель Кабель Кабель Кабель 3x1 5 1 2м с 3x1 5 1 2м с 3x2 5 1 2м 5x1 5 1 2м 5x1 5 1 2м евровилкой евровилкой без вилки без вилки без вилки 3x2 5 мм 5x1 5 мм 5x2 5 мм 0 026 0 030 0 038 0 042 0 092 1 0 1 5 3 0 4 0 6 0 Необходимый для подключения медный кабель Потребляемая мощность в режиме вентиляции кВ Потребляемая мощность в режиме 1 кВ 7
