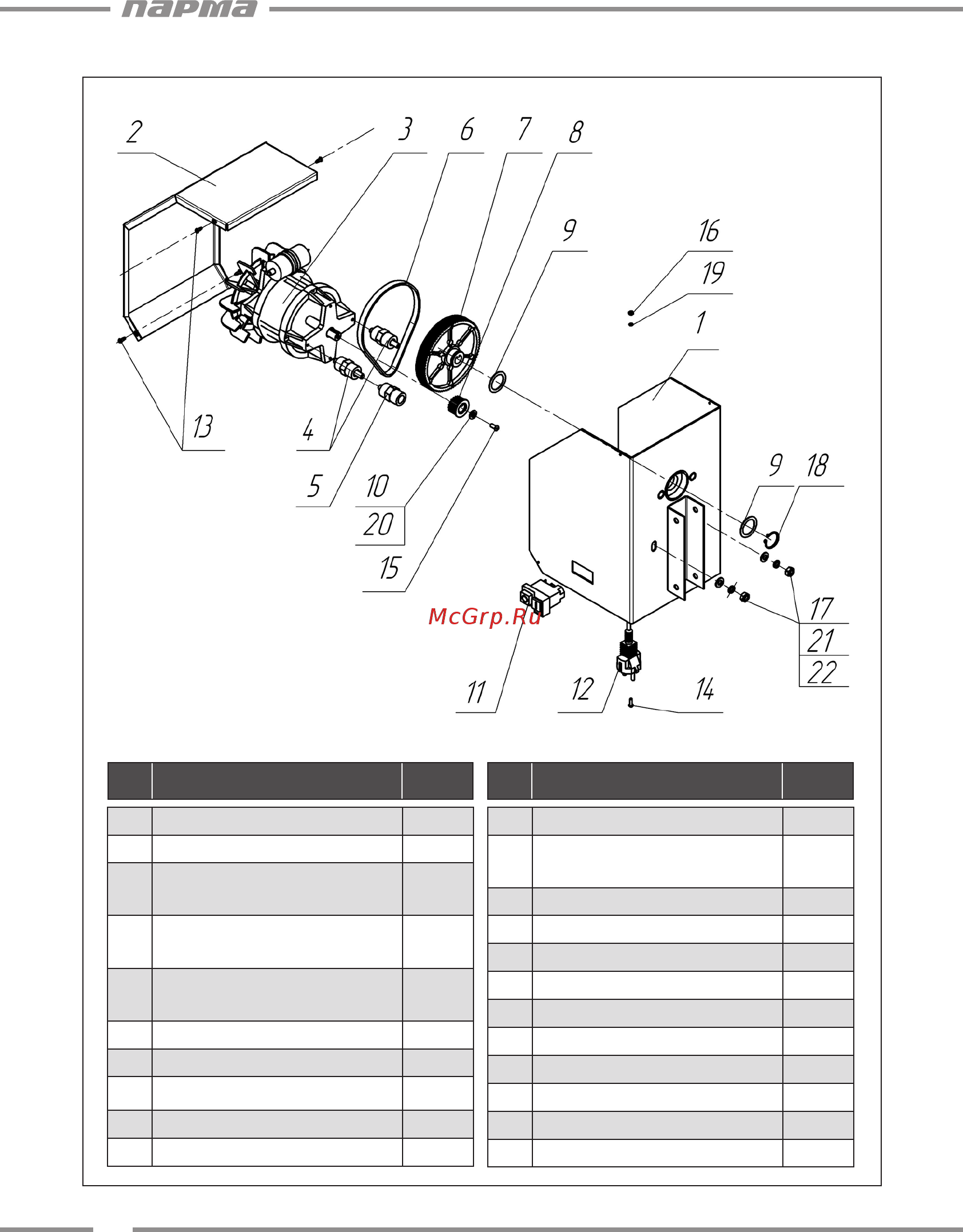

6.1. ПРИВОД В СБОРЕ
Рис. 4
№ Наименование Кол-во
1 Корпус привода 1
2 Крышка кожуха 1
3
Электородвигатель
в сборе
1
4
Болт изолирующий
двусторонний
2
5
Болт изолирующий
односторонний
1
6 Ремень 1
7 Шестерня большая 1
8 Шестерня малая 1
9 Кольцо 2
10 Шайба 1
№ Наименование Кол-во
11 Выключатель 1
12
Шнур армированный
в сборе с поводком
1
13 Винт 4x10 4
14 Винт М4х12 1
15 Винт М5х12 1
16 Гайка М4 1
17 Гайка М8 2
18 Кольцо В26 1
19 Шайба 4 1
20 Шайба 5 1
21 Шайба 8 2
22 Шайба 8 2
