12
Наименование Количество, шт.
1. Автогерметик ТУ 2257-001-56703357-01 1 тюбик
2. Винт М6-6g х 16.88.016 ГОСТ 11738-84 1
3. Винт М8-6g х 16.88.016 ГОСТ 11738-84 8
4. Болт М8-6g х 20.58.016 ГОСТ 7798-70 5
5. Болт М8-6g х 25.58.016 ГОСТ 7798-70 4
6. Болт М8-6g х 55.58.016 ГОСТ 7798-70 5
7. Болт М8-6g х 60.58.016 ГОСТ 7798-70 2
8. Болт М10-6g х 70.58.016 ГОСТ 7798-70 1
9. Болт М12-6g х 25.58.016 ГОСТ 7798-70 1
10. Гайка М8-6Н.5.016 ГОСТ 5915-70 21
11. Гайка М10-6Н.5.016 ГОСТ 5915-70 1
12. Шайба 10.01.016 ГОСТ 11371-78 1
13. Шайба 12 Н65Г 029 ГОСТ 6402-70 1
14. Шайба 12.01.016 ГОСТ 6958-78 1
15. Шайба стопорная d20х35х2.2 STARLOCK 2
8. СОСТАВ ПАКЕТА Таблица 3

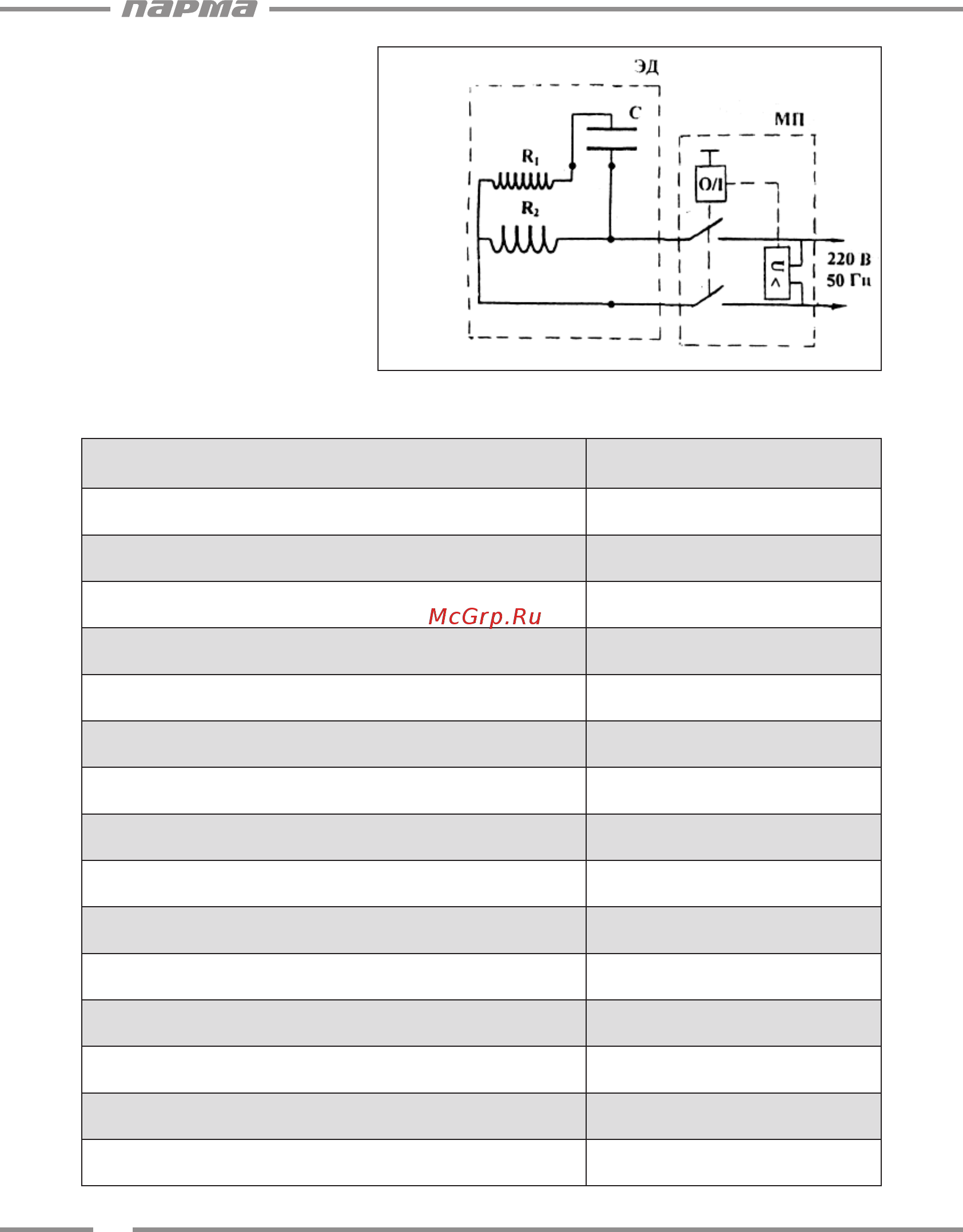

Рис. 4
ЭД — электродвигатель;
МП — магнитный
пускатель
7. ЭЛЕКТРИЧЕСКАЯ
СХЕМА
Содержание
- Если комплектность упаковки нарушена или запасные части по вреждены при транспортировке обратитесь к своему продавцу 9
- Список частей таблица 2 9
- Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 9
- Привод в сборе 10
- Рис 4 10
- Емкость нижняя в сборе 11
- Рис 5 11
- Рис 6 11
- Скоба в сборе 11
- Таблица 5 14
- Характерные неисправности бетоносмесителей и методы их устранения представлены в табл 5 14
- Характерные неисправности и методы их устранения 14
- 7 342 218 24 85 15
- Www uralopt ru 15
- Все виды ремонта и технического обслуживания бетоносмесите 15
- Ля должны производиться квалифицированным персоналом уполно моченных ремонтных мастерских 15
- По всем интересующим вопросам обращайтесь в сервисный центр 15
- Телефон центрального сервисного центра 15
- Внимание кронштейн у которого межосевое расстояние 86 мм между двумя отверстиями диаметром 6 мм является кронштейном нижним 1 кронштейн у которого межосевое расстояние 58 мм между двумя отвер стиями диаметром 6 мм является кронштейном верхним 2 соответ ственно в каждой лопасти по одному верхнему и нижнему кронштейну при этом в бетоносмесителе б 120э лопатку 3 необходимо крепить к кронштейну нижнему 1 той стороной с которой расстояние от торца лопатки до крепёжного отверстия больше в бетоносмесителе б 140э расстояния от торцов лопатки до крепёжных отверстий равные 19
- Внимание при монтаже лопасти необходимо обратить внимание что кронштейн верхний 2 крепится к ёмкости верхней а кронштейн нижней 1 крепится к емкости нижней 19
- Выложить составные части на ровную поверхность 2 используя болты 4 шайбы 5 и гайки 6 собрать две лопасти как показано на 19
- Произвести действия указанные в п п 4 настоящего паспорта 19
- Произвести окончательную затяжку болтовых соединений лопасти 19
- Рис 1 затяжку болтовых соединений произвести от руки 19
- Сборка лопасти бетоносмесителя 19
- Составные части показаны на рис 1 наименования и обозначения составных ча 19
- Стей приведены в таблице 1 крепёжные детали для сборки упакованы в отдельный пакет состав пакета указан в таблице 2 сборку проводить рекомендуем в следующем порядке 19
- Схема состав лопасти бетоносмесителя 19
- 7 342 218 24 85 20
- Www uralopt ru 20
- Телефон центрального сервисного центра 20
