СБОРКА ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ
Составные части показаны на рис. 1. Наименования и обозначения составных ча-
стей приведены в таблице 1. Крепёжные детали для сборки упакованы в отдельный пакет.
Состав пакета указан в таблице 2. Сборку проводить рекомендуем в следующем порядке:
1. Выложить составные части на ровную поверхность.
2. Используя болты (4), шайбы (5) и гайки (6) собрать две лопасти как показано на
рис. 1. Затяжку болтовых соединений произвести от руки.
Внимание! Кронштейн у которого межосевое расстояние 86 мм между
двумя отверстиями диаметром 6 мм является кронштейном нижним (1).
Кронштейн у которого межосевое расстояние 58 мм между двумя отвер-
стиями диаметром 6 мм является кронштейном верхним (2). Соответ-
ственно в каждой лопасти по одному верхнему и нижнему кронштейну.
При этом в бетоносмесителе Б-120Э лопатку (3) необходимо крепить к
кронштейну нижнему (1) той стороной, с которой расстояние от торца
лопатки до крепёжного отверстия больше. В бетоносмесителе Б-140Э
расстояния от торцов лопатки до крепёжных отверстий равные.
3. Произвести действия указанные в п.п. 4.2. настоящего паспорта.
Внимание! При монтаже лопасти необходимо обратить внимание,
что кронштейн верхний (2) крепится к ёмкости верхней, а кронштейн
нижней (1) крепится к емкости нижней.
4. Произвести окончательную затяжку болтовых соединений лопасти.
Таблица 1
Таблица 2 - Состав пакета

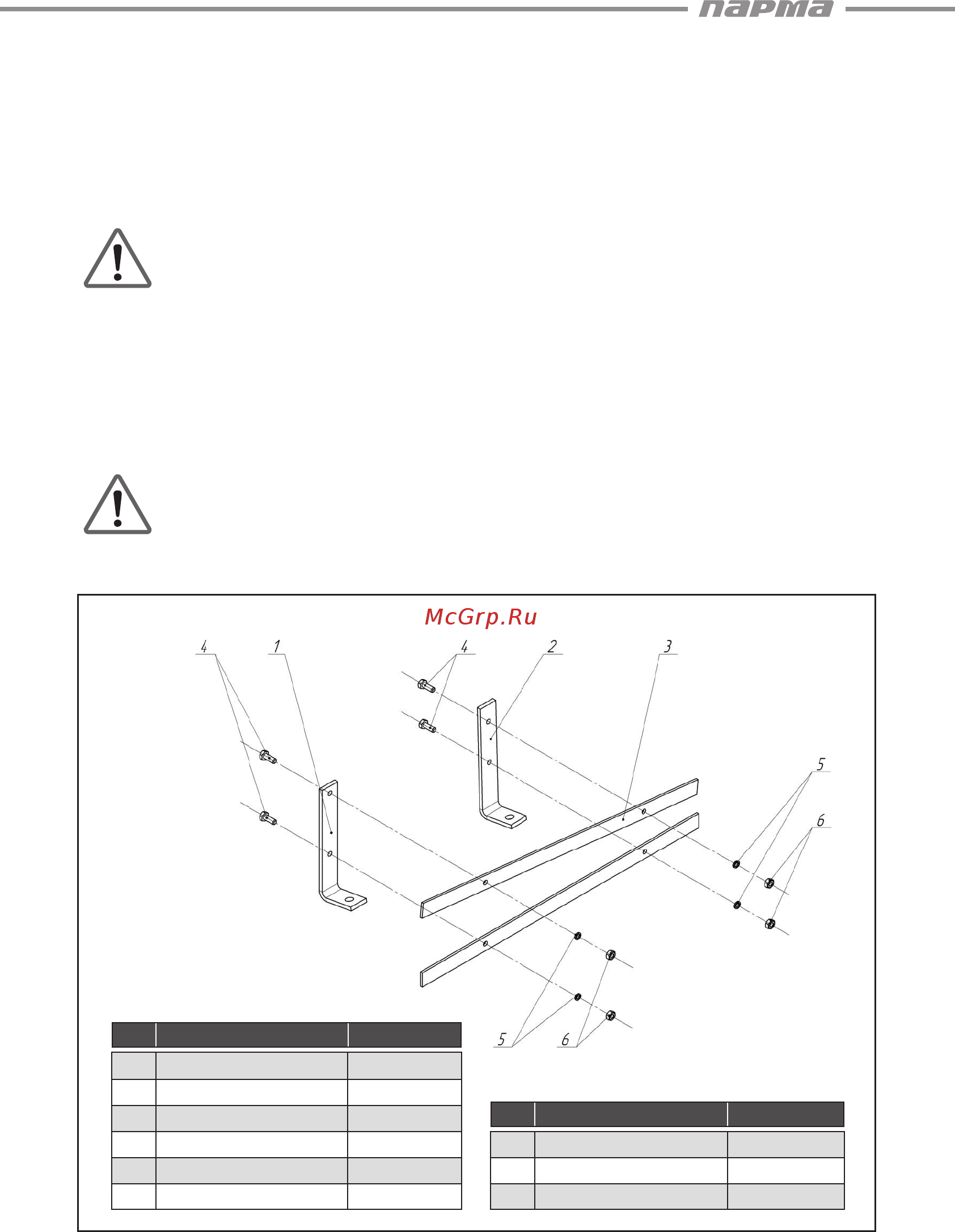

СХЕМА-СОСТАВ ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ
№ Наименование Кол-во, шт
№ Наименование Кол-во, шт
1 Кронштейн нижний 1
2 Кронштейн верхний 1
3 Лопатка 2
4 Болт М6х16 4
5 Шайба гровер М6 4
6 Гайка М6 4
1 Болт М6х16 8
2 Шайба гровер М6 8
3 Гайка М6 8
Рис. 1
