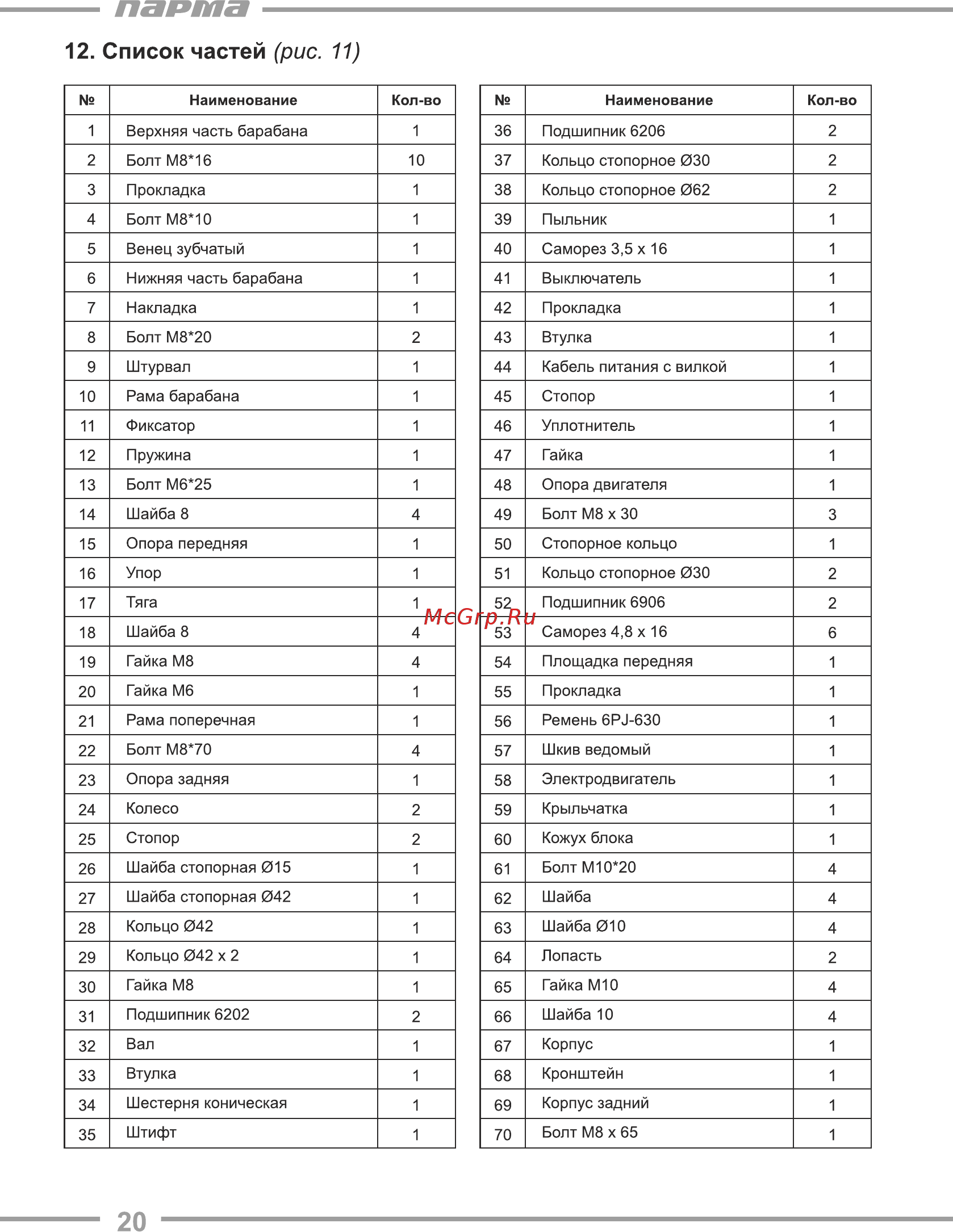

парта 12 Список частей рис 11 1 Наименование Верхняя часть барабана Кол во 1 Наименование Кол во 36 Подшипник 6206 2 2 2 БолтМ8 16 10 37 Кольцо стопорное 030 3 Прокладка 1 38 Кольцо стопорное 062 2 4 БолтМ8 10 1 39 Пыльник 1 5 Венец зубчатый 1 40 Саморез 3 5 х 16 1 6 Нижняя часть барабана 1 41 Выключатель 1 7 Накладка 1 42 Прокладка 1 8 Болт М8 20 2 43 Втулка 1 9 Штурвал 1 44 Кабель питания с вилкой 1 10 Рама барабана 1 45 Стопор 1 11 Фиксатор 1 46 Уплотнитель 1 12 Пружина 1 47 Гайка 1 13 Болт М6 25 1 48 Опора двигателя 1 14 Шайба 8 4 49 Болт М8 х 30 3 15 Опора передняя 1 50 Стопорное кольцо 1 16 Упор 1 51 Кольцо стопорное 030 2 17 Тяга 1 52 Подшипник 6906 2 18 Шайба 8 4 53 Саморез 4 8 х 16 6 19 Гайка М8 4 54 Площадка передняя 1 20 Гайка Мб 1 55 Прокладка 1 21 Рама поперечная 1 56 Ремень 6PJ 630 1 22 Болт М8 70 4 57 Шкив ведомый 1 23 Опора задняя 1 58 Эл е кт род в и гател ь 1 24 Колесо 2 59 Крыльчатка 1 25 Стопор 2 60 Кожух блока 1 26 Шайба стопорная 015 1 61 Болт М 10 20 4 27 Шайба стопорная 042 1 62 Шайба 4 28 Кольцо 042 1 63 Шайба 010 4 29 Кольцо 042 х 2 1 64 Лопасть 2 30 Гайка М8 1 65 Гайка М10 4 31 Подшипник 6202 2 66 Шайба 10 4 32 Вал 1 67 Корпус 1 33 Втулка 1 68 Кронштейн 1 34 Шестерня коническая 1 69 Корпус задний 1 35 Штифт 1 70 Болт М8 х 65 1 20
