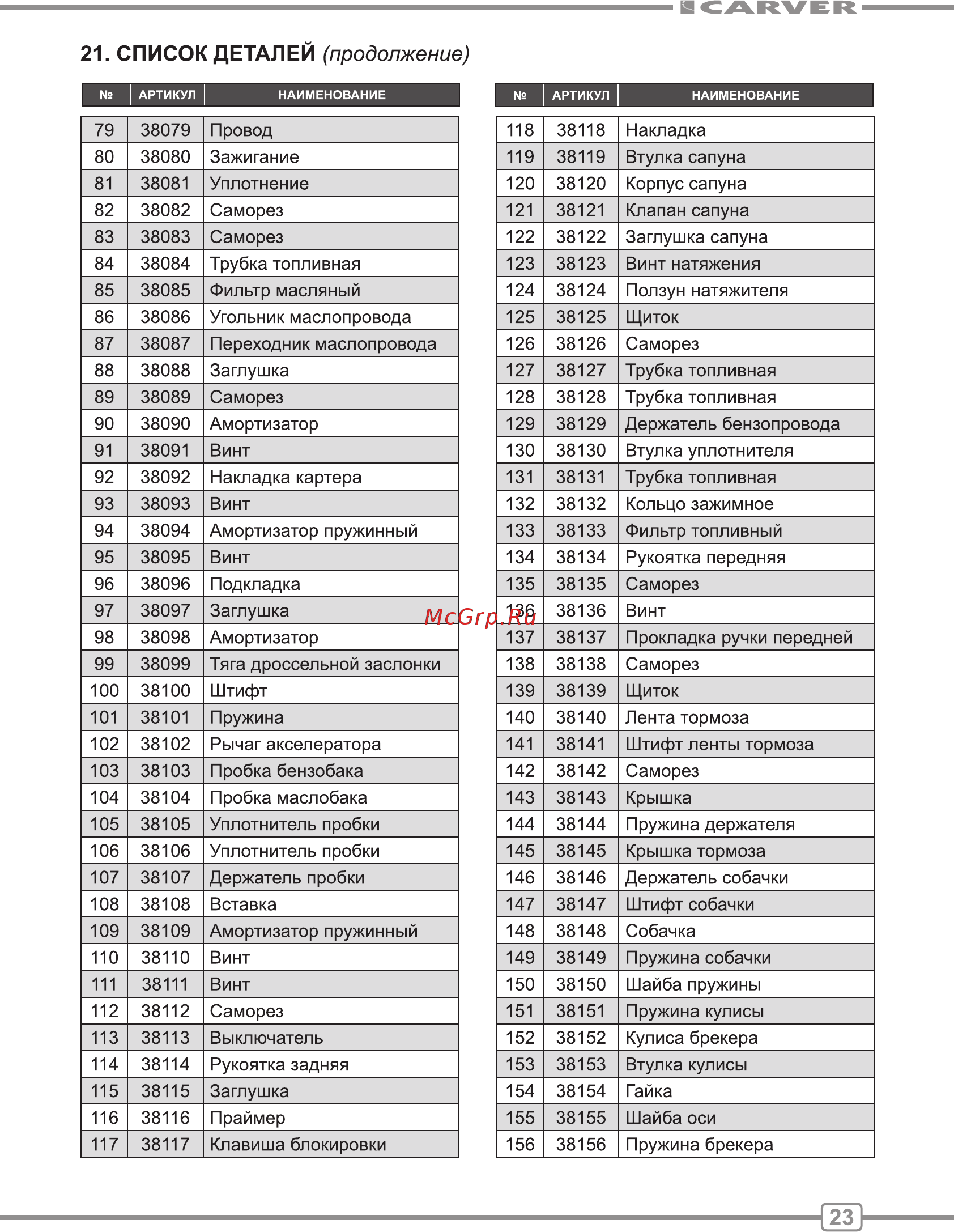

9 CARVER 21 СПИСОК ДЕТАЛЕЙ продолжение АРТИКУЛ 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 38079 38080 38081 38082 38083 38084 38085 38086 38087 38088 38089 38090 38091 38092 38093 38094 38095 38096 38097 38098 38099 38100 38101 38102 38103 38104 38105 38106 38107 38108 38109 38110 38111 38112 38113 38114 38115 38116 38117 НАИМЕНОВАНИЕ Провод Зажигание Уплотнение Саморез Саморез Трубка топливная Фильтр масляный Угольник маслопровода Переходник маслопровода Заглушка Саморез Амортизатор Винт Накладка картера Винт Амортизатор пружинный Винт Подкладка Заглушка Амортизатор Тяга дроссельной заслонки Штифт Пружина Рычаг акселератора Пробка бензобака Пробка маслобака Уплотнитель пробки Уплотнитель пробки Держатель пробки Вставка Амортизатор пружинный Винт Винт Саморез Выключатель Рукоятка задняя Заглушка Праймер Клавиша блокировки АРТИКУЛ 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 НАИМЕНОВАНИЕ 38118 Накладка 38119 Втулка сапуна 38120 Корпус сапуна 38121 Клапан сапуна 38122 Заглушка сапуна 38123 Винт натяжения 38124 Ползун натяжителя 38125 Щиток 38126 Саморез 38127 Трубка топливная 38128 Трубка топливная 38129 Держатель бензопровода 38130 Втулка уплотнителя 38131 Трубка топливная 38132 Кольцо зажимное 38133 Фильтр топливный 38134 Рукоятка передняя 38135 Саморез 38136 Винт 38137 Прокладка ручки передней 38138 Саморез 38139 Щиток 38140 Лента тормоза 38141 Штифт ленты тормоза 38142 Саморез 38143 Крышка 38144 Пружина держателя 38145 Крышка тормоза 38146 Держатель собачки 38147 Штифт собачки 38148 Собачка 38149 Пружина собачки 38150 Шайба пружины 38151 Пружина кулисы 38152 Кулиса брекера 38153 Втулка кулисы 38154 Гайка 38155 Шайба оси 38156 Пружина брекера 23
