4
5.2. Монтаж

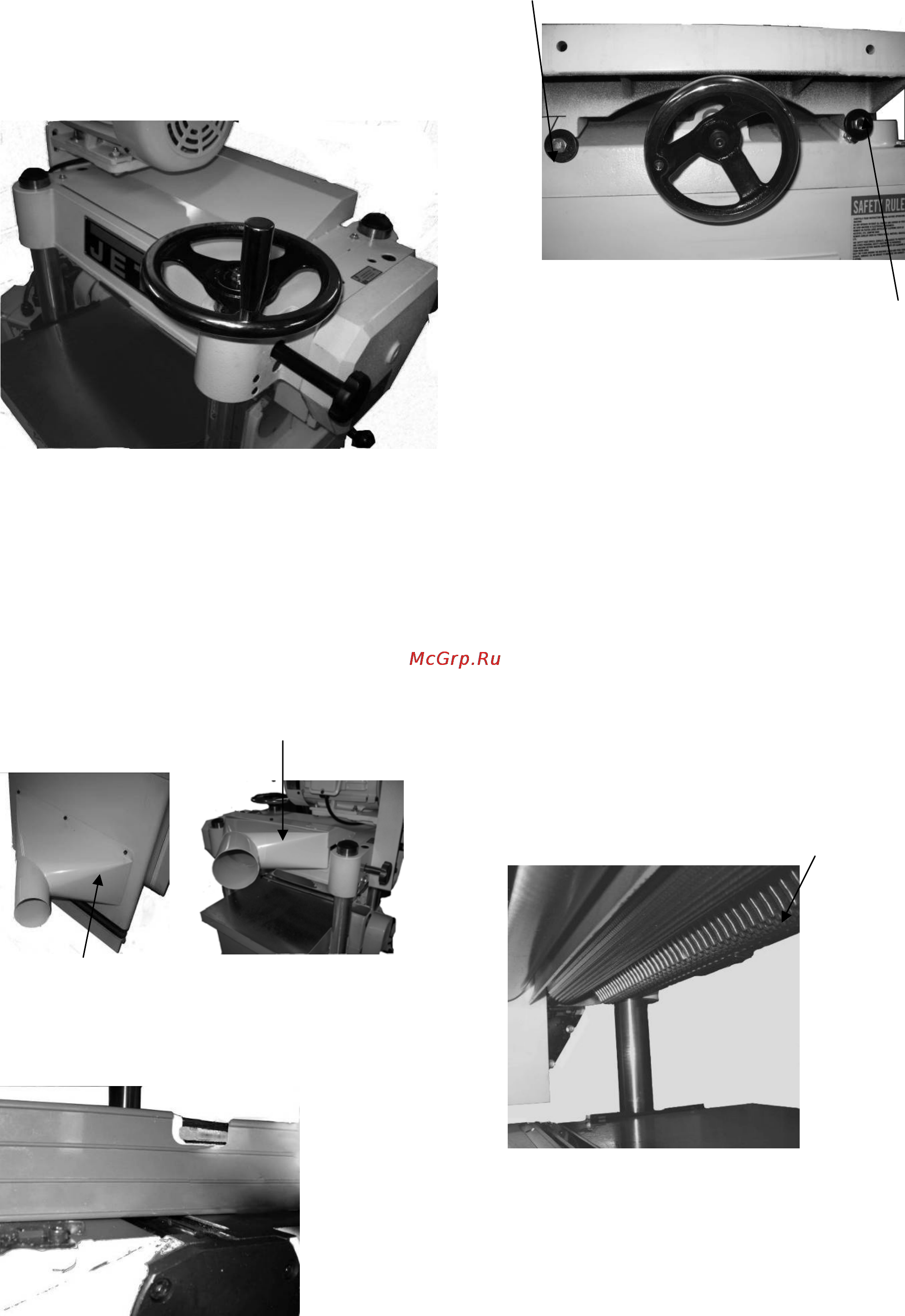

Установка маховика
1. Установите маховик на ось, которая
расположена справа на верхней части
станка.
2. Совместите паз маховика и шпонку оси.
3. Установите шайбу и гайку на ось и
закрепите маховик гаечным ключом.
Установка кожухов для вытяжной
установки
1. Закрепите верхний кожух с помощью
болтов и шайб. Прикрепите нижний кожух к
основанию с помощью 6 болтов и шайб.
Диаметр вытяжного штуцера – 100 мм.
Внимание: Всегда во время работы на
рейсмусовом станке используйте вытяжную
установку!
верхний кожух
нижний кожух
Настройка рейсмуса
(для одной обрабатываемой стороны)
установочный
винт для нижнего
положения
установочный
винт для верхнего
положения
Регулировка подающего стола
относительно нижнего строгального
вала.
1. Отключите станок от эл. питания.
2. Поднимите верхний механизм до упора,
чтобы было достаточно места для
регулировки.
3. Разместите уровень на разгрузочном
столе и поперёк нижнего строгального вала.
4. Вращая маховик, поднимайте и опускайте
подающий стол до тех пор, пока подающий
и разгрузочный столы
не будут находиться
на одном уровне.
5. Если невозможно установить подающий
стол в необходимых пределах, и требуется
регулировка, то ослабьте установочные
болты на передней стороне с обеих сторон
от маховика, чтобы было достаточно хода
для регулировки подающего стола.
ограничительные
планки
Проверяйте ограничительные планки
обратного удара заготовки, расположенные
перед ребристым валом подающим
заготовку, эти ограничительные планки
служат для того, чтобы заготовка не
отскакивала назад во время захода в её
поверхность строгальных ножей.
