Aten CS1734A [2/2] Requisiti

サポートお問合せ窓口：+81-3-5615-5811

Guía de Inicio Rápido para 2/4 puerto USB KVMP con interruptor CS-1732A/CS-1734A

Requisiti

Console

• un monitor VGA, SVGA o Multisync, con la più alta risoluzione fra quelle utilizzate

dai computer collegati

• Un mouse USB

• Una tastiera USB

Computer

In ogni computer deve essere installato il seguente equipaggiamento:

• una scheda VGA, SVGA o Multisync

• Una porta USB di tipo A o porte PS/2 per tastiera e mouse

Cavi

Per le connessioni ai computer, si possono utilizzare solamente cavi appositamente

progettati per operare con questo switch. Nella confezione dello switch CS-1732A/

CS-1734A sono inclusi 2/4 set di cavi.

Panoramica sull’hardware

Visione anteriore

1. Interruptores de Selección de Puertos

2. LEDs de Puerto

3. Portaconsolas USB

Visione posteriore

1. Portaconsolas Audio

2. Sección Periferal USB

3. Sección de Modernización de Firmware

Installazione dell'hardware

1. Enchufa su teclado USB y el mouse USB en los Puertos USB loc lenap le ne sodazila

frontal del aparato.

2. Enchufa su monitor en el puerto de monitor de consola localizado en el panel trasero

del aparato. 2. Collegare il monitor alla porta per il monitor della console posta sul

pannello posteriore del dispositivo.

Inserire gli spinotti di connessione dei diffusori e del microfono in dotazione alle

prese corrispondenti.

3. Enchufa el conector SPHD del cable KVM en cualquier Puerto CPU disponible en el

interruptor. Enchufa el micrófono acompañante y los cables del altavoz en el

micrófono del Puerto CPU y los portaaltavoces. Esté seguro de que todos los

enchufes están en los mismos soquetes de Puerto CPU (todos en Puerto 1, todos

en Puerto 2, etc.).

4. En la otra punta del cable:

a. Para la conexión USB, enchufa los cables del USB, video, micrófono y altavoz en

los respectivos puertos en la computadora.

b. Para la conexión PS/2, enchufa los cables del teclado, mouse, video, micrófono y

altavoz en los respectivos puertos en la computadora.

5. Repite los pasos 3 y 4 para cualesquier otras computadoras Ud. está conectando.

6. Si Ud. decide usar electricidad externa, enchufa el cable adaptador en el portador

del interruptor, para luego enchufar el adapador en una fuente AC.

7. Prende las computadoras.

Funzionamento

1. Modalità di richiesta del tasto chiave: Premere [Bloc Scorr] due volte

2. Spostarsi ciclicamente fra le porte: [Bloc Scorr] [Bloc Scorr] [Invio]

Funzionamento dettagliato dei tasti chiave

Tasti chiave Azione

[Bloc Scorr]

[Invio]

Sposta KVM + Audio + periferica alla porta

[n] [Invio] Sposta KVM + Audio + periferica alla porta n

[n] [K] [Invio] Sposta KVM alla porta n

[n] [U] [Invio] Sposta la periferica alla porta n

[n] [S] [Invio] Sposta l’audio alla porta n

[n] [K] [U] [Invio] Sposta KVM + periferica alla porta n

[n] [K] [S] [Invio] Sposta KVM + audio alla porta n

[n] [S] [U] [Invio] Sposta audio + periferica alla porta n

6. 外部電源を使用する場合は、本スイッチの電源ジャックにACアダプタのケーブル

を差し込んでから、ACアダプタを電源コンセントに差し込んでください。

7. コンピューターの電源を入れてください。

操作方法

1. ホットキーモードの起動： [Scroll Lock]キーを２回たたいてください。

2. ポートを順に切り替える： [Scroll Lock] [Enter]

ホットキー操作方法

ホットキー機能

[Scoll Lock]

[Enter]

KVM

フォーカス +オーディオ +USB周辺機器を

同時に次のポートへと切り替える。

[n] [Enter]

KVM

フォーカス + オーディオ + USB周辺機器を

同時にポートｎへと切り替える。

[n] [K] [Enter]

[KVM

フォーカスのみをポートｎに切り替える。

[n] [U] [Enter]

USB

周辺機器のみをポートｎに切り替える。

[n] [S] [Enter]

オーディオのみをポートｎに切り替える。

[n] [K] [U]

[Enter]

KVMフォーカス + USB周辺機器をポートｎに切り

替える

。

[n] [K] [S]

[Enter]

KVMフォーカス + オーディオをポートｎに切り

替える。

システム必要環境

コンソール

• 接続するコンピュータの解像度に適したVGA、SVGAまたはマルチシンク対応モ

ニタ

• USBキーボード

• USBマウス

コンピュータ

接続するコンピュータが以下の装置を搭載している必要があります。

• VGA、SVGA またはマルチシンクカード

• USB タイプA ポートまたは PS/2キーボード・マウスポート

ケーブル

ケーブルはこの製品とコンピュータの接続にのみご使用ください。CS-1732Aには2

本、CS-1734Aには4本のケーブルが同梱されています。

製品各部名称

フロントビュー

1. ポートセレクトスイッチ

2. ポートLED

3. USBコンソールポート

リアビュー

1. コンソールオーディオジャック

2. USBデバイスセクション

3. ファームウェアアップグレードセクション

ハードウェアセットアップ

1. 本スイッチのフロントパネルにあるUSBポートにUSBキーボードとUSBマウスを

差し込んでください。

2. 本スイッチのリアパネルにあるコンソールモニターポートにモニターを差し込んで

ください。モニターをスイッチのリアパネルにあるコンソールモニターポートに接

続してください。スピーカーとマイクをそれぞれ対応するジャックに接続してくださ

い。

3. 本スイッチの任意のCPUポートにKVMケーブルのSPHDコネクタを差し込んでく

ださい。また、このケーブルについているマイクロフォンとスピーカーケーブルを

CPUポーのマイクロフォンとスピーカージャックに差し込んでください。必ず全ての

プラグが同じ

CPUポートソケット（全てポート１、全てポート２・・・等）に差し込

まれていることを

確認してください。

4. ケーブルの反対側：

a. USB接続に関しては、USB, モニター、マイクロフォンとスピーカーケーブルを

それぞれコンピューターの対応するポートに差し込んでください。

b. PS/2接続に関しては、キーボード、マウス､モニター、マイクロフォンとスピー

カーをコンピューターの対応するポートに差し込んでください。

5. 手順3と4を繰り返して他のコンピューターを接続してください。

マスタービュー2ポート/4ポートUSB KVMPスイッチCS-1732A/CS-1734A クイックスタートガイド

2/4 포트 USB KVMP 스위치 CS-1732A/CS-1734A 간략 운용 가이드

요구사양

콘솔

• VGA, SVGA, 또는 사용자의 설치하려는 장비에 고해상도를 지원하는 멀티씽크

모니터

• USB 타입 마우스

• USB 타입 키보드

컴퓨터

설치하려는 각 컴퓨터에 다음과 같은 장비가 설치되어야 합니다.

• VGA, SVGA

또는 멀티씽크 카드

• USB 포트, 또는 PS/2 키보드와 마우스 포트

케이블

본 제품과 사용자의 컴퓨터에 연결하여 사용하는 케이블은 스위치와 특별히 고안된 케

이블을

사용하셔야 합니다. 2/4 케이블 세트가 본 CS-1732A/CS-1734A 제품 패키지

에

포함되어 있습니다.

하드웨어 요구사양

정면도

1. 포트 선택 스위치

2. 포트 LED

3. USB 콘솔 포트

후면도

1. 콘솔 오디오 잭

2. USB허브 포트

3. 펌웨어 업그레이드 소켓

하드웨어 설치방법

1. 앞면의 USB 포트에 USB키보드와 USB 마우스를 연결한다.

2. 모니터를 뒷면의 콘솔 모니터 포트에 연결한다. 스피커와 마이크로폰도콘솔 모니터

포트의 잭에 각각 연결한다. 모니터, 스피커 및 마이크로폰을 장비후면에 있는 콘솔

의 모니터, 스피 커 및 마이크로폰 포트에 각각 연결한다.

3. 제공된 케이블 세트를 KVM스위치의 CPU포트 연결 부분의 비디오 소켓 에 연결하

고, 동시 에 케이블에 있는 스피커와 마이크로폰 잭도 KVM스위치에 연결한다.

4. KVM스위치에 케이블 연결이 끝나면, 케이블의 다른 한쪽도 컴퓨터 본 오, 스피커,

마이크로폰 잭에 연결한다. 이때에 사용하고자 하는 KVM 스위치 포트에 사용 하고

자 하는 컴퓨터가 연결되었는지 확인한다.

5. 3,4번 동작을 반복해서 다른 컴퓨터에도 연결한다.

6. 전원 아답터 케이블을 KVM 스위치의 파워잭에 연결한 뒤, 전원 아답터를 AC 전원

소스에 연결한다. (선택사항)

7. 컴퓨터의 전원을 켠다.

사용방법

1. 핫키 모드에 들어 가기: [Scoll Lock] 키를 두 번 친다.

2. 포트 자동 변환 방법: [Scoll Lock] [Enter]을 순서대로 치면 현재 포트에서 다음 포

트로 자동 전환 된 다.

자세한 핫키 사용방법

핫 키

동작상태

[Scoll Lock]

[Enter]

컴퓨터, 오디오, USB 허브가 현재 사용중인 포트

에서

다음 포트로 모두 변환 된다.

[n] [Enter]

컴퓨터, 오디오, USB 허브가 모두 포트[n]으로 변

환된다

[n] [K] [Enter]

컴퓨터

포트만 포트[n]으로 변환 된다.

[n] [U] [Enter]

USB허브만 포트[n]으로 변환 된다.

[n] [S] [Enter]

오디오

포트만 포트[n]으로 변환 된다.

[n] [K] [U]

[Enter]

컴퓨터와

USB허브만 포트[n]으로 변환 된다.

[n] [K] [S]

[Enter]

컴퓨터와 오디오 포트만 포트[n]으로 변환 된다.

[ n ] [S] [ U ]

[Enter]

오디오와 USB허브만 포트[n]으로 변환 된다.

[n] [K] [S] [U]

[Enter]

컴퓨터

, 오디오, USB허브 모두가 포트[n]으로 변

환

된다.

[K] [Enter]

컴퓨터만

다음 포트로 변환 된다.

[U] [Enter]

USB 허브만 다음 포트로 변환 된다.

[S] [Enter]

오디오만

다음 포트로 변환 된다.

4. Portador

5. Puerto de Monitor

6. Sección de Puerto CPU

[n] [K] [S] [U]

[Invio]

[Sposta KVM + Audio + periferica alla porta n

[K] [Invio] Sposta KVM alla porta successiva

[U] [Invio] Sposta la periferica alla porta successiva

[S] [Invio] Sposta l’audio alla porta successiva

[A] [Invio]

Dà inizio alla funzione di scansione automatica

ad intervalli di 5 secondi (predeﬁ niti)

[A] [n] [Invio]

Dà inizio alla funzione di scansione automatica

ad intervalli di n secondi

[n] rappresenta un numero da 1 a 99

[K] rappresenta il KVM

[U] rappresenta il dispositivo USB

[S] rappresenta i diffusori ed il microfono

[A] rappresenta la funzione di scansione automatica

Per un elenco completo dei tasti chiave, fare riferimento al manuale dell’utente.

4. 電源ジャック

5. モニターポート

6. CPUポートセクション

[n] [S] [U]

[Enter]

オーディオ

+ USB周辺機器をポートｎに切り替

える。

[n] [K] [S] [U]

[Enter]

KVMフォーカス + オーディオ + USB周辺機器を

同時にポートｎへと切り替える。

[K] [Enter]

KVM

フォーカスのみを次のポートへと切り替え

る。

[U] [Enter]

USB

周辺機器のみを次のポートへと切り替える。

[S] [Enter]

オーディオのみを次のポートへと切り替える。

[A] [Enter]

オートスキャン機能をスキャン時間の間隔５秒で

開始する。（初期設定値）

[A] [n] [Enter]

オートスキャン機能をスキャン時間の間隔ｎ秒で開

始する。

[n]は、1-99までの数字。

[K]は、KVMフォーカス。

[U]は、USB周辺機器。

[S]は、スピーカーとマイクロフォン。

[A]は、オートスキャン機能。

ホットキー機能の詳細はユーザーマニュアルを参照してください。

4. 파워 잭

5. 모니터 잭

6. CPU 포트 연결 부분

[A] [Enter]

Auto Scan 기능이 실행된다.

(

5초 간격으로 설정되어 있음)

[A] [n] [Enter]

Auto Scan 기능이[n]초 간격으로 실행 된다.

[n]

1-99사의의 숫자를 의미함.

[K] KVM

스위치의 포트를 의미함.

[U] USB

허브를 의미함.

[S]

스피커와 마이크로폰을 의미함.

[A] Auto Scan

기능을 의미함.

더 자세한 핫키 리스트와 핫키 사용 방법은 사용자 매뉴얼을 참조 바랍니다.

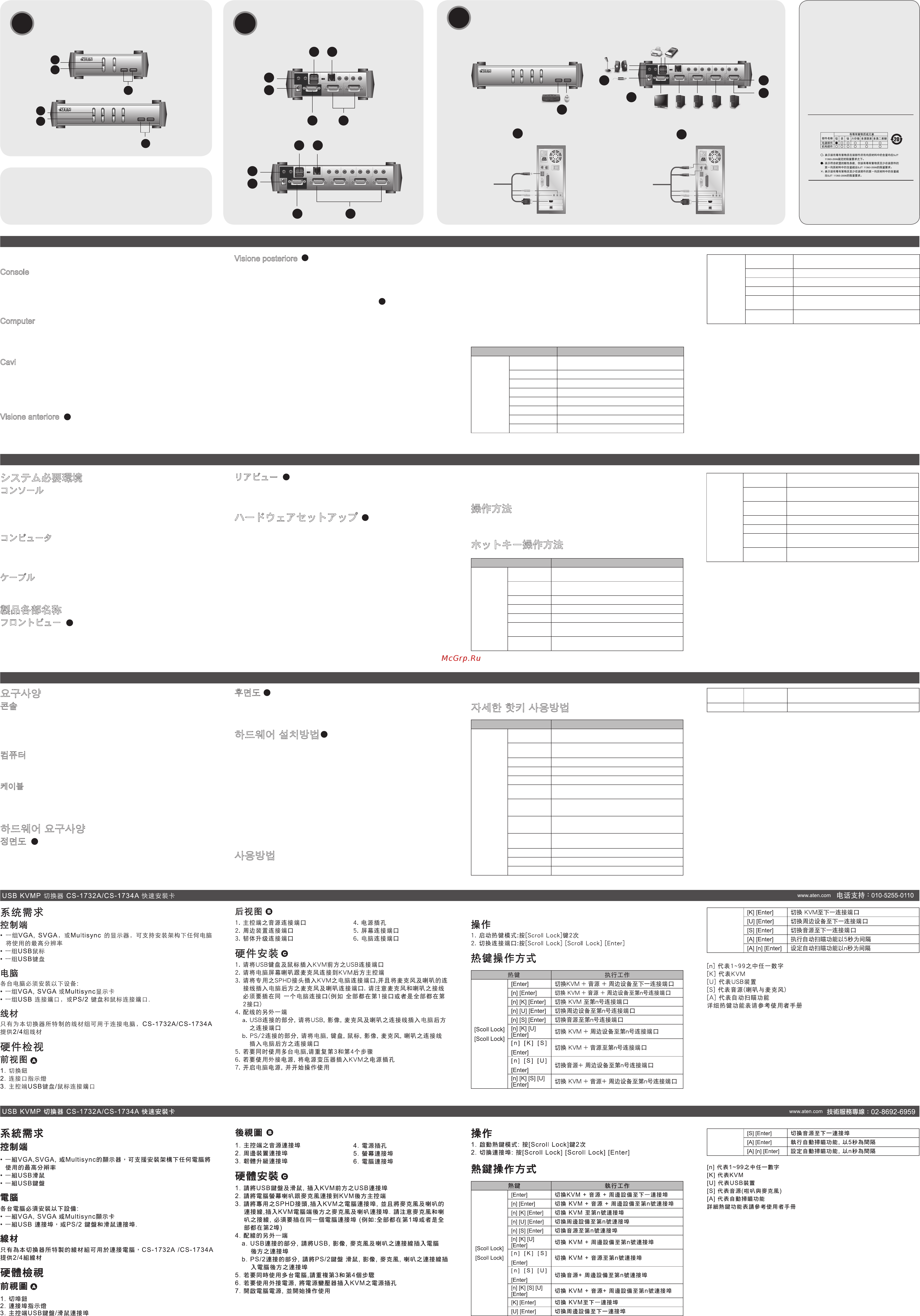

Hardware Review

5 6

2 3

5 6

Hardware Installation

1 CS-1732A/CS-1734A USB KVMP Switch

2/4 Custom KVM Cable Sets

1 Firmware Upgrade Cable

1 User Instructions

Package Contents:

Important Notice

Considering environmental protection, ATEN does not

provide a fully printed user manual for this product.

If the information contained in the Quick Start Guide

is not enough for you to configure and operate your

product, please visit our website www.aten.com,

and download the full user manual.

Online Registration

http://eservice.aten.com

Technical Phone Support

International:

886-2-86926959

North America:

1-888-999-ATEN Ext: 4988

United Kingdom:

44-8-4481-58923

All information, documentation, firmware, software

utilities, and specifications contained in this package

are subject to change without prior notiﬁ cation by the

manufacturer. Please visit our website http://www.

aten.com/download/?cid=dds for the most up-to-date

versions.

The following contains information that relates

to China:

Front View

Rear View
