www.aten.com
www.aten.com
하드웨어 구성
전면 부
A
1. 손잡이
2. 슬라이드 잠금 해제 장치
3. LCD 디스플레이
4. LCD 제어 버튼
5. 포트 LED
6. 키보드
7. 터치 패드
8. 스테이션/포트 스위치
9. 외부 마우스 포트
10. 전원 LED
11. 랙 마운팅 브라켓
12. Lock LED
13. 초기화 스위치
14. 펌웨어 업그레이드 섹션
15. USB 포트
16. LED 불빛
후면 부
1. 전원 소켓
2. 전원 스위치
3. 데이지 체인 포트
4. KVM 포트 섹션
5. 접지 단자
6. 외부 콘솔 섹션
The following contains information that relates to China:
CL5708/CL5716 LCD KVM Switchクイックスタートガイド
CL5708 / CL5716 LCD KVM 스위치 빠른 시작 가이드
製品各部名称
フロントビュー
A
1. ハンドル
2. スライドリリース
3. LCDパネル
4. LCD調整ボタン
5. ポートLED
6. キーボード
7. タッチパッド
8. ステーション/ポートスイッチ
9. 外付けマウスポート
10. 電源LED
11. ラックマウントブラケット
12. Lock LED
13. リセットスイッチ
14. ファームウェアアップグレードセクション
15. USBポート
16. LEDライト
リアビュー
1. 電源ソケット
2. 電源スイッチ
3. デイジーチェーンポート
4. KVMポートセクション
5. 接地線端子
6. 外付けコンソールセクション
* CL5708のフロント及びリアビューはCL5716とほぼ同じです。違いは、
CL5708のLED（フロント）とポートセクション（リア）が一列であることで
す。
ハードウェアセットアップ
スタンドラックマウンティング
B
ラックマウントの際は、下記の手順で行ってください。
1. 製品のラックへのマウント作業は二人以上で行うようにしてください。製品
を保持する作業者とネジ止めを行う作業者で、複数で行ってください。最初
にフロント側ブラケットのネジ止めを行います。
2. 製品を取付位置で保持したまま、他の作業者は標準レールキットを製品リア
側から差し込み、取付長を調整して、ネジ止めしてください。
3. 最後に全てのネジがしっかりと固定されていることを確認してください。
単体でのインストール
C
1. KVMケーブルを使用して、空いているKVMポートとコンピューターのキーボ
ード、モニター、マウスの各ポートを接続してください。
2. 電源ケーブルをCL5708/CL5716の電源ソケットに接続した後、電源コンセ
ントに接続してください。
操作方法
CL5708/CL5716では、接続されたコンピュータへのアクセスの手段として、
手動切替、OSD（オンスクリーンディスプレイ）、ホットキーといった3つの方
法をご用意しております。
手動によるポート切替:
キーボードモジュールのUP/DOWN ポートID/ステーションID選択ボタンを使っ
て、製品に接続されたコンピュータを切り替えてください。このボタンを押すこ
とによって、ポートを前方または後方に順に切り替えていきます。
OSDによるポート切替：
D
OSD画面には、２レベル（administrator/user）のパスワード機能がございま
す。
OSDメイン画面が現れる前にログイン画面が現れ、パスワードを要求します。
製品の初回起動時、もしくはパスワードが設定されていない場合は、[Enter]キ
ーを押してログインしてください。管理者権限でOSDメインスクリーンが表示
されます。
注意： オプションにてOSDホットキーを[Ctrl] 2度押しに変更可能です。この
際は、キーボードの同じ側の[Ctrl]キーを使用してください。
KVMフォーカスを各ポートに移すには、キーボードの上下矢印キーを使って選
択したいポートにハイライトバーを移動させて[Enter]キーを押すかマウスでダ
ブルクリックをしてください。
キーボード操作によるポート切替:
すべてのホットキー操作はホットキーモードの起動から行います。ホットキー
モードを有効にするには2つの方法があります。都度、ホットキーモードを選択
して起動してください。
Num Lockとマイナスキー を使う方法 (デフォルトホットキー)
1. [Num Lock] キーを押した状態を保持し
2. [-] マイナスキーを押して放す
3. 最後に [Num Lock] キーを放してください : [Num Lock] + [-]
CtrlとF12キー
1. [Ctrl] キーを押した状態を保持し
2. [F12] キーを押して放す
3. 最後に [Ctrl] キーを放してください : [Ctrl] + [F12]
ホットキー一覧表
[Num Lock]
+ [-]もしく
は [Ctrl] +
[F12]
[A] [Enter]
もしくは
[Q] [Enter]
オートスキャンモード実行。任意のポート表示で一時停止し
たい場合は、[P]キーを押す、もしくは左クリックしてくださ
い。一時停止の際、オートスキャンモードを再開するには、
キーボードで任意のキーを押す、もしくは左クリックしてく
ださい。
[B] ビープ音のオン/オフ設定。
[Esc]また
はスペース
キー
ホットキーモードを終了します。
[F1]
ポートに接続されたコンピュータのOSをWindowsに設定し
ます。
[F2] ポートに接続されたコンピュータのOSをMacに設定します。
[F3] ポートに接続されたコンピュータのOSをSunに設定します。
[F5] ポートのキーボード/マウスをリセットします。
[H]
ホットキーモードの選択。[Ctrl] + [F12]もしくは
[Num Lock] + [-]
[R] [Enter] アドミニストレーター権限専用機能。デフォルト設定の復元。
[SN][PN]
[Enter]
ポートIDに基づくコンピュータ選択。
[T]
ホットキー選択[Ctrl] [Ctrl]若しくは[Scroll Lock] [Scroll
Lock]。
[←] スキップモード実行。一つ前のポートにアクセスいたします。
[→] スキップモード実行。一つ後のポートにアクセスいたします。
[↑]
スキップモード実行。一番先頭のポートにアクセスいたしま
す。
[↓]
スキップモード実行。
一番後方のポートにアクセスいたします。
Online Registration
International:
http://support.aten.com
North America:
http://www.at en-usa.com/product_
registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
CL5708 / CL5716 LCD KVM Switch – Guida rapida
Instalación del hardware
Montaggio in rack standard
B
Per montare in rack lo switch, procedere come segue:
1. Mentre una persona posiziona lo switch nel rack e lo tiene in posizione, la seconda
persona avvita leggermente le staffe anteriori al rack.
2. Mentre la prima persona continua a tenere in posizione lo switch, la seconda fa
scivolare le staffe a L nei supporti laterali di montaggio dello switch, partendo dal
retro, fi no a quando non sono a stretto contatto con il rack e poi avvita le staffe a L al
rack.
3. Una volta fi ssati i supporti a L, stringere le viti dei supporti anteriori.
Installazione singola
C
1. Usare un set di cavi KVM per connettere qualsiasi porta KVM disponibile alle porte
della tastiera, video e mouse del computer.
2. Inserire la spina del cavo di alimentazione nella presa di alimentazione del CL5708 /
CL5716 e in una fonte di alimentazione CA.
Funcionamiento
Il CL5708 / CL5716 offre tre metodi di selezione della porta per accedere ai computer
dell’installazione: Manuale, sistema di menu OSD (On-Screen Display) e tasti di ricerca
rapida.
Cambiamento manuale della porta:
Utilizzare i pulsanti Su e Giù di selezione ID porta/ID stazione situati sulla tastiera per
spostare il KVM su qualsiasi porta dell’installazione. Tenere premuto un pulsante
consente di spostarsi ciclicamente all’interno dell’elenco delle porte/stazioni disponibili.
Hardware
Visione anteriore
A
1. Maniglia
2. Sganciamento della slitta retraibile
3. Display a cristalli liquidi
4. Comandi LCD
5. LED della porta
6. Tastiera
7. Touchpad
8. Interruttore della stazione/della porta
9. Porta esterna del mouse
10. LED d’alimentazione
11. Staffe per il montaggio in rack
12. LED di blocco
13. Interruttore di ripristino
14. Sezione per l’aggiornamento del fi rmware
15. Porta USB
16. Illuminazione LED
Visione posteriore
1. Presa per l’alimentazione
2. Interruttore di alimentazione
3. Porte in cascata
4. Sezione della porta KVM
5. Terminale di messa a terra
6. Sezione della console esterna
* I pannelli anteriore e posteriore sono simili nel CL5708: differiscono solo per il fatto
che il CL5708 è dotato di una sola fi la di LED (anteriore) ed una sola fi la di porte per
la CPU (posteriore).
Cambiamento della porta tramite OSD:
D
L’OSD incorpora un sistema di password a due livelli (Amministratore/Utente).
Prima che appaia la schermata principale dell’OSD, comparirà una schermata di login
dove viene richiesta la password. Se è la prima volta che si esegue l’OSD, o se non è
stata impostata la funzione password, premere solamente [Invio]. Apparirà la schermata
principale dell’OSD in modalità Amministratore.
Nota: Se lo si desidera, è possibile cambiare il tasto di scelta rapida dell’OSD con il tasto
[Ctrl], nel qual caso si premerà [Ctrl] due volte. In questo modo è necessario
premere lo stesso tasto [Ctrl].
Per selezionare una porta per il KVM, fare doppio clic su essa o evidenziarla e premere
[Invio].
Cambiamento della porta tramite tastiera:
Tutte le operazioni con i tasti di scelta rapida iniziano con la selezione della modalità
Tasti di scelta rapida. Per richiamare questa modalità esistono due possibili sequenze di
tasti, ma uno solo è sempre operativo:
Tasti Bloc Num e Meno (Tasto di scelta rapida predefi nito)
1. tenere premuto il tasto Bloc Num
2. premere e rilasciare il tasto Meno
3. rilasciare il tasto Bloc Num : [Bloc Num] + [ - ]
Tasti Control F12
1. tenere premuto il tasto Ctrl
2. premere e rilasciare il tasto F12
3. Rilasciare il tasto Ctrl : [Ctrl] + [F12]
* CL5708 장비의 경우 전면 부와 후면 부 패널이 위와 유사합니다. 다만 다른 점은
CL5708 장비의 전면 패널에는 하나의 LED 디스플레이 배열이 있으며 후면 패널
에 하나의 CPU 포트 배열이 있습니다.
하드웨어 설치
표준 랙 마운팅
B
스위치를 랙 마운팅 하기 위해서 다음의 과정을 따릅니다:
1. 한 사람이 스위치의 나사 구멍과 랙의 나사구멍이 일치하도록 장비를 들고 있으
면, 다른 한 사람은 랙 전면 브라켓을 스크류 나사를 사용해서 느슨하게 고정시
킵니다.
2. 한 사람은 계속해서 장비를 들고 있고, 다른 한 사람은 장비 뒷 쪽에서 L 모양의
브라켓을 랙에 닿을 때까지 스위치의 양옆 마운팅 브라켓 사이로 밀어 넣습니다.
그리고 나서 L 모양의 브라켓을 랙에 고정시킵니다.
3. L 모양의 브라켓을 설치한 뒤 전면 브라켓의 스크류 나사를 꽉 조여서 랙에 확실
히 고정시킵 니다.
단일 스테이지 설치 방법
C
1. KVM 케이블 세트를 사용하여 컴퓨터와 연결한다.
2. 파워 코드를CL5708 / CL5716의 전원 소켓에 연결한 뒤, AC전원에 연결한다.
사용방법
CL5708 / CL5716은 설치되어있는 컴퓨터에 액세스하기 위하여 모두 3가지의 포
트선택방법을 제공하고 있다: 수동, OSD (on-screen display) 메뉴 시스템 및 핫
키
수동 포트 스위칭:
정면 패널에 있는 푸시 버튼을 사용하여 포트를 스위칭한다.
OSD 포트 스위칭:
D
OSD는 두 레벨(관리자/사용자) 비밀번호 시스템을 지원합니다.
OSD 메인 스크린이 나타나기 전에, 비밀번호를 입력하는 로그인 화면이 나타납니
다.
만약 처음으로 OSD를 사용하는 것이거나 비밀번호를 설정하지 않으셨으면 비밀번
호는 입력할 필요 없이 엔터 키를 누르면 관리자로 로그인 되면서 OSD 메인 스크
린이 나타납니다.
주의: 사용자가 원할 경우 OSD 핫 키를 [Ctrl]키로 변경할 수 있으며, 변경 뒤에는
[Ctrl]키를 두 번 누를 경우 메인 화면이 나타납니다. 이때, 사용자는 반드시
키보드의 동일한 [Ctrl]키를 두 번 눌러야합니다.
KVM 포트 화면을 불러오기 위해서는 해당 항목을 더블 클릭하거나, 커서를 해당
항목으로 이동 시킨 뒤 [Enter]키를 누릅니다.
키보드 포트 스위칭(핫키사용):
모든 핫 키 운용은 핫 키 모드를 실행해야 사용할 수 있습니다. 핫 키 모드를 실행
하기 위한 두 가지 단축키가 있습니다. 하지만 오직 한가지 방법만 설정할 수 있습
니다:
Number Lock 키 + Minus 키
1.
Num Lock 키를 누르고 있는 상태에서;
2.
minus 키를 눌렀다가 뗍니다;
3. 누르고 있는
Num Lock 키를 뗍니다: [Num Lock] + [-]
Control 키 + F12 키 (초기설정 핫키)
1. Ctrl 키를 누르고 있는 상태에서;
2. F12 키를 눌렀다가 뗍니다;
3. 누르고 있던 Ctrl 키를 뗍니다: [Ctrl] + [F12]
핫 키 요약 표:
[Num Lock]
+[-] 또는
[Ctrl]+[F12]
[A] [Enter]
또는
[Q] [Enter]
자동 스캔(Auto Scan)모드를 실행합니다. 자동 스캔(Auto
Scan)모드가 실행되면 [P] 또는 마우스 왼쪽 버튼을 클릭
하 면 자동 스캔을 일시 중지 합니다. 자동 스캔이 일시 중
지 되 었을 경우, 아무런 키를 누르거나 다시 마 우스왼쪽
버튼을 클 릭하면 자동 스캔을 계속합니다.
[B] 경보 기능을 on / off 할 수 있습니다.
[Esc] 또는
[Spacebar]
핫 키 모드를 해제합니다.
[F1] 포트를 윈도우 시스템으로 설정.
[F2] 포트를 맥 시스템으로 설정.
[F3] 포트를 선 시스템으로 설정.
[F5] 해당컴퓨터의 키보드/마우스 리셋 시킴.
[H]
핫 키 실행 단축키를 변경합니다.
[Ctrl] + [F12] 또는 [Num Lock] + [-] 둘 중 하나의 단
축키를 선택합니다.
[R] [Enter] 스위치를 초기 상태로 복구합니다.
[SN][PN]
[Enter]
해당 포트 ID에 연결되어 있는 컴퓨터에 접속합니다.
[T]
이 핫 키를 누르면, OSD 핫 키를 [Ctrl] [Ctrl] 또는 [Scroll
Lock] [Scroll Lock], 둘 중 하나로 설정합니다.
[←]
Skip 모드를 실행합니다. 현재 포트에서 접속 가능한 바로
전 단계의 포트로 건너 뜁니다.
[→]
Skip 모드를 실행합니다. 현재 포트에서 접속 가능한 바로
다 음 단계의 포트로 건너 뜁니다.
[↑]
Skip 모드를 실행합니다. 현재 포트에서 이전 스테이션의
접 속 가능한 마지막 포트로 건너 뜁니다.
[↓]
Skip 모드를 실행합니다. 현재 포트에서 다음 스테이션의
접 속 가능한 첫 번째 포트로 건너 뜁니다.
Tabella di riepilogo dei tasti di scelta rapida
[Bloc Num]
+ [-] o [Ctrl]
+ [F12]
[A] [Invio] o
[Q] [Invio]
Richiamare la modalità Scansione automatica Quando la modalità
Scansione automatica è attiva, premendo [P] o facendo clic con il
tasto sinistro del mouse si mette in pausa tale modalità.
Quando la modalità Scansione automatica è in pausa, premendo
un tasto qualsiasi o facendo clic nuovamente con il tasto sinistro
del mouse si riattiva tale modalità.
[B] Attiva e disattiva il segnale acustico.
[Esc] o [Barra
spaziatrice]
Uscita dalla modalità Tasti di scelta rapida.
[F1] Imposta il sistema operativo su Windows.
[F2] Imposta il sistema operativo su Mac.
[F3] Imposta il sistema operativo su Sun.
[F5]
Esegue un ripristino della tastiera/del mouse sul computer di
destinazione.
[H]
Seleziona come tasti di attivazione della modalità Tasti di scelta
rapida [Ctrl] + [F12] o [Bloc Lock] + [-].
[R] [Invio]
Questo tasto di scelta rapida utilizzabile solo dall’amministratore
ripristina I valori predefi niti dello switch.
[SN][PN][Invio] Cambia l’accesso sul computer corrispondente a quell’ID della porta.
[T]
Seleziona come Tasti di scelta rapida dell’OSD [Ctrl] [Ctrl] o [Scroll
Lock] [Scroll Lock].
[
←
]
Richiama la modalità Passa a e passa dalla porta corrente alla
prima porta accessibile precedente.
[
→]
Richiama la modalità Passa a e passa dalla porta corrente alla
prima porta accessibile successiva.
[
↑
]
Richiama la modalità Passa a e passa dalla porta corrente all’ultima
porta accessibile della stazione precedente.
[
↓
]
Richiama la modalità Passa a e passa dalla porta corrente alla prima
porta accessibile della stazione successiva.

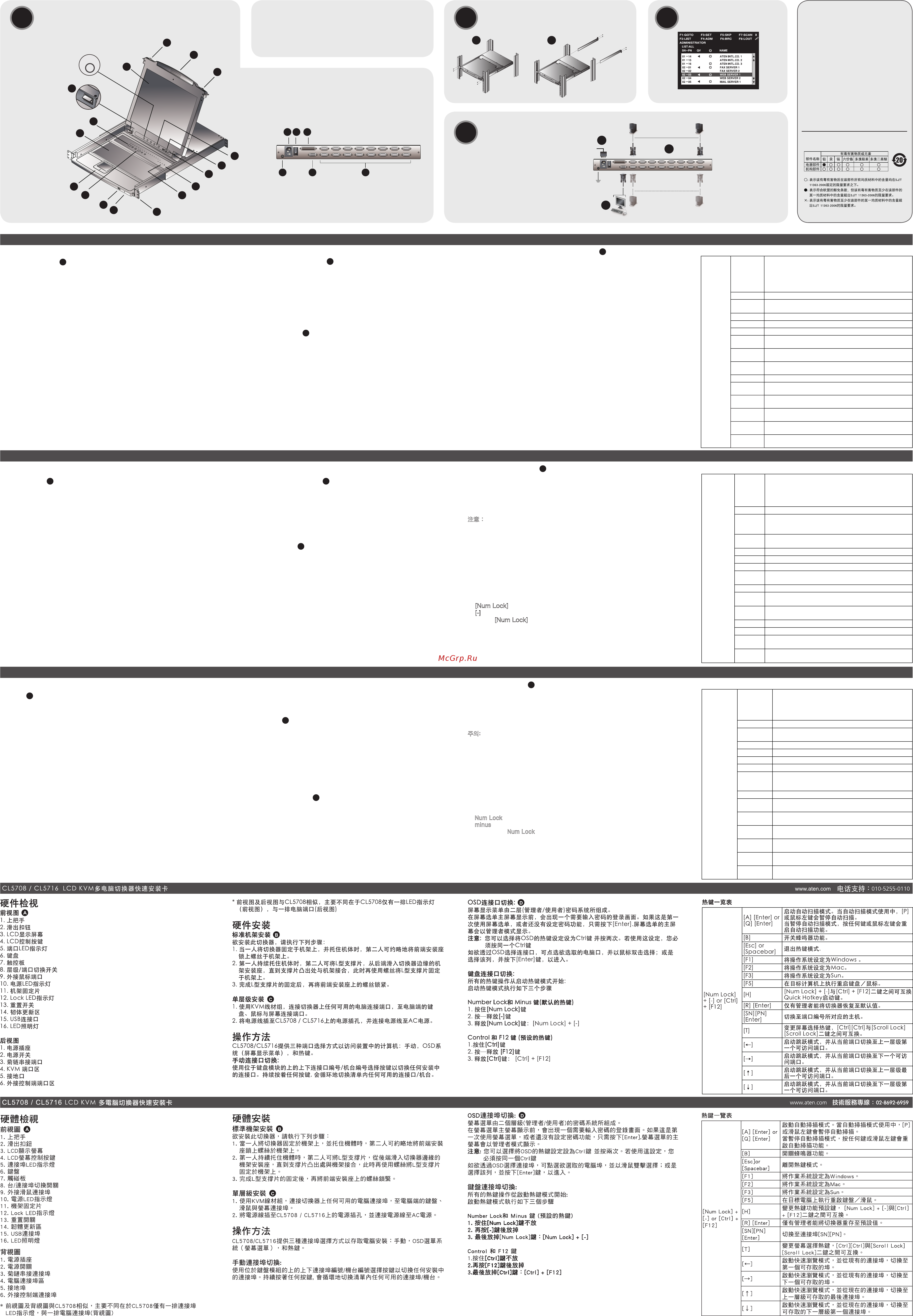

A
B D
Standard Rack Mounting OSD
C
Rear View
1 2 3
65 4
1 2
2
1
1
サポートお問合せ窓口：+81-3-5615-5811
www.aten.com
16
2
1
2
4
3
5
6
14
15
13
12
11
10
9
8
7
EXIT I LIGHT
Press the Exit/Light pushbutton for
two seconds to turn the LED light
ON or Off. (Default: On)
Single Stage Installation
Package Contents
1 CL5708/CL5716 LCD KVM Switch with standard Rack Mount Kit
2 Custom KVM Cable Sets
1 5-in-1 USB / PS/2 Console Cable
1 Firmware Upgrade Cable
1 Power Cord
1 User Instructions
Front View
Hardware Review

Содержание

Похожие устройства

Скачать
