Aten VS0801H [2/2] Vs0801h switch hdmi a 8 porte guida rapida

VS0801H Switch HDMI a 8 porte – Guida rapida

VS0801H 8ポートHDMIスイッチクイックスタートガイド

VS0801H 8포트 HDMI Switch 빠른 시작 가이드

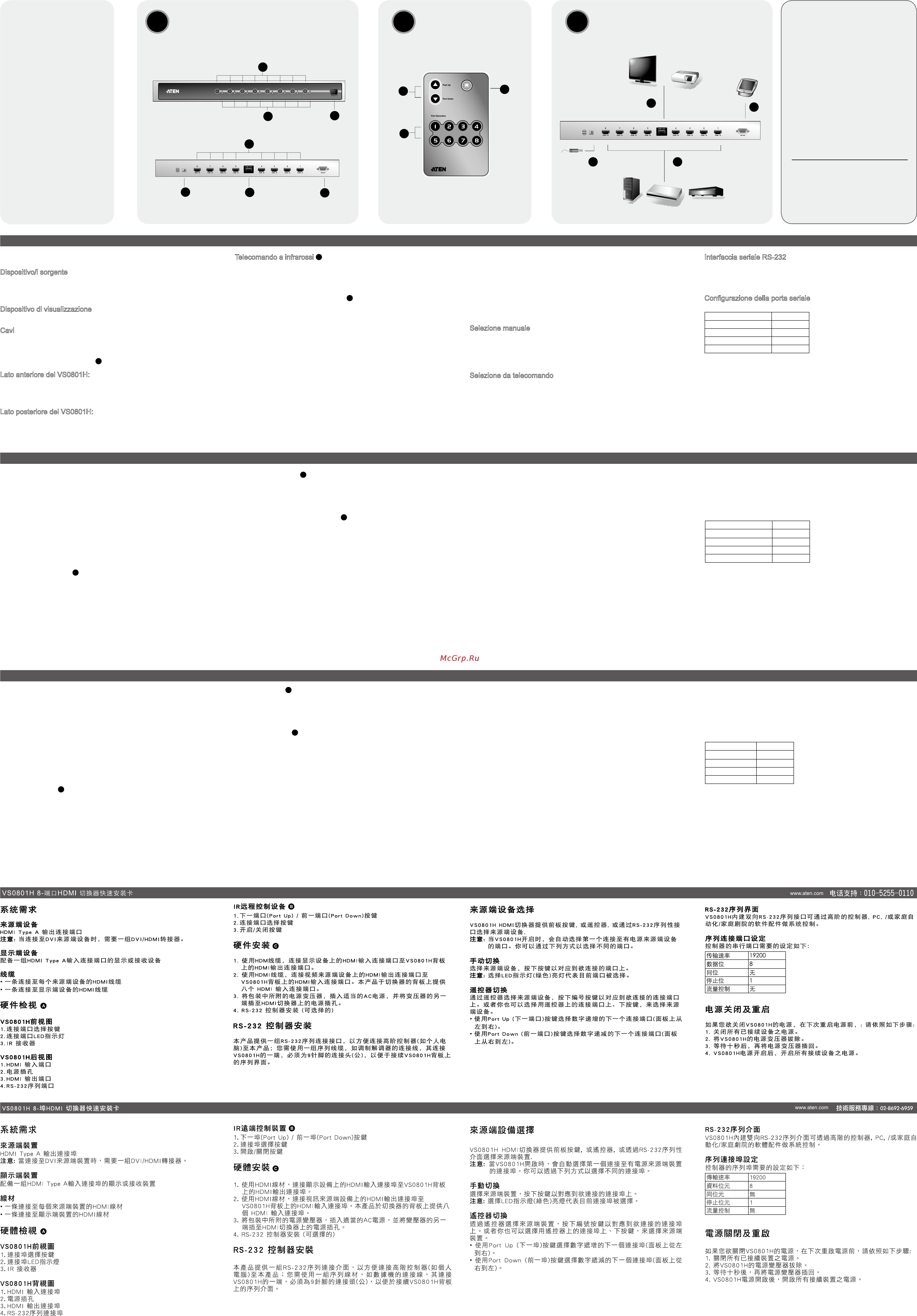

Hardware Review IR Remote Control Unit Hardware Installation

B C

Hardware / Software

Controller

HDMI Output Device

HDMI

Source Devices

ON / OFF

Front View

Rear View

Requisiti

Dispositivo/i sorgente

Connettore/i d’uscita HDMI tipo A

Nota: In caso di connessione a una sorgente DVI è necessario un adattatore

DVI/HDMI.

Dispositivo di visualizzazione

Un dispositivo con display o un ricevitore con un connettore d’entrata HDMI tipo A

Cavi

• Un cavo HDMI per ciascun dispositivo sorgente da installare

• Un cavo HDMI per il dispositivo di visualizzazione

Riepilogo hardware

Lato anteriore del VS0801H:

1. Pulsanti di selezione della porta

2. LED della porta

3. Ricevitore ad infrarossi

Lato posteriore del VS0801H:

1. Entrata HDMI

2. Presa d’alimentazione

3. Uscita HDMI

4. Porta seriale RS-232

Telecomando a infrarossi

1. Pulsanti Porta Su/Porta Giù

2. Pulsanti di selezione della porta

3. Pulsante accensione/spegnimento

Installazione hardware

1. Usare un cavo HDMI per collegare la porta in entrata HDMI del dispositivo

video alla porta in uscita HDMI sul retro del VS0801H.

2. Usare i cavi HDMI per collegare le porte in uscita HDMI del/dei dispositivo/

i sorgente alle porte in entrata HDMI del VS0801H. Le otto porte HDMI di

entrata sono collocate sul retro dello switch.

3. Inserire la spina dell’alimentatore in dotazione in una presa di corrente

CA, quindi inserire il cavo dell’alimentatore nella presa d’alimentazione del

VS0801H.

4. Installazione del controller RS-232 (opzionale)

Installazione del controller RS-232

Per collegare un controller soﬁsticato (come un PC) al VS0801H tramite

l’interfaccia seriale RS-232, utilizzare un cavo seriale come quello di un modem.

L’estremità da collegare al VS0801H deve essere dotata di un connettore

maschio a 9 pin. Collegare tale estremità all’interfaccia seriale sul retro del

VS0801H.

Selezione de l dispositivo sorgente

Lo switch HDMI VS0801H consente una facile e ﬂessibile selezione del

dispositivo sorgente tramite i pulsanti anteriori, il telecomando o l’interfaccia

seriale RS-232.

Nota: ogni volta che il VS0801H è acceso, selezionerà automaticamente la

prima porta connessa ad un dispositivo sorgente acceso. È possibile

scegliere uno dei metodi descritti soto per selezionare un'altra porta.

Selezione manuale

Per selezionare un dispositivo sorgente, premere l’interruttore di selezione della

porta corrispondente alla porta a cui è collegato il dispositivo.

Nota: Il LED SELEZIONATO (verde) si illumina per indicare che è selezionata

quella porta.

Selezione da telecomando

Per selezionare un dispositivo sorgente tramite telecomando, premere il pulsante

numerato corrispondente alla porta a cui è collegato il dispositivo. In alternativa,

è possibile spostarsi ciclicamente fra i dispositivi sorgente disponibili premendo i

pulsanti Porta su/Porta giù sul telecomando.

• Utilizzare il pulsante Porta Su per selezionare la porta disponibile in ordine

crescente (da sinistra a destra sul pannello anteriore).

• Utilizzare il pulsante Porta Giù per selezionare la porta disponibile in ordine

decrescente (da destra a sinistra sul pannello anteriore).

Interfaccia seriale RS-232

L'interfaccia RS-232 bidirezionale incorporata nel VS0801H consente di

controllare il sistema tramite un soﬁsticato controller, PC, e/o pacchetto software

per la domotica/home theater.

Conﬁgurazione della porta seriale

Conﬁgurare la porta seriale del controller come segue:

Baud Rate 19200

Bit dati 8

Parità Nessuna

Bit di stop 1

Controllo di ﬂusso Nessuno

Spegnimento e riavvio

Se si spegne il VS0801H, seguire queste indicazioni prima di riaccenderlo:

1. Spegnere i dispositivi collegati.

2. Scollegare il cavo dell’alimentatore dal VS0801H.

3. Attendere dieci secondi e ricollegare il cavo dell’alimentatore.

4. Una volta acceso il VS0801H, accendere i dispositivi collegati.

出力デバイスの選択

VS0801Hは３つの便利な切替方法（フロントパネルのプッシュボタン、

IRリモコン、RS-232シリアル制御）がございます。

注意: VS0801Hが電源オンになったときは、入力ポート1番が選択された

状態で起動します。それから3つの任意の方法でその他のポートを表

示させてください。

手動選択

手動による出力デバイスの選択は、フロントパネルにあるポート選択プッ

シュボタンを押してください。

注意: 選択されているポートには、選択LED（グリーン）が点灯します。

IRリモコン選択

IRリモコンによる出力デバイスの選択は、リモコンの番号ボタンを押して

直接選択する、またはポートUP/DOWSボタンを使って上下シーケンシャ

ル式で選択する2つの方法があります。

•

ポートUPを押すと、現在のポートから次のポートに切替えます。

•

ポートDOWNを押すと、現在のポートから次のポートに切替えます。

必要ハードウェア環境

出力デバイス

HDMIビデオ出力デバイスは下記の仕様を満たしている必要があります：

HDMI タイプA出力コネクタ

ディスプレイデバイス

HDMIタイプA入力コネクタを持つディスプレイまたは表示装置

ケーブル

•

出力デバイスとVS0801Hを接続するHDMIケーブル

•

VS0801Hとディスプレイを接続するHDMIケーブル

ハードウェア概要

VS0801Hフロントビュー

1. ポート選択プッシュボタン

2. ポートLED

3. IR受信部

VS0801Hリアビュー

1. HDMI入力ポート

2. 電源ジャック

3. HDMI出力ポート

4. RS-232 シリアルポート

IRリモコンユニット

1. ポートUP/DOWNプッシュボタン

2. ポート選択ボタン

3. ON/OFFボタン

ハードウェアセットアップ

1. HDMIタイプAオス-オスケーブルを使用して、ディスプレイとVS0801H

のHDMI出力ポートを接続してください。

2. HDMIタイプAオス-オスケーブルを使用して、HDMIビデオ出力デバイス

とVS0801HのHDMI入力ポートを接続してください。（デバイス最大接

続数8）

3. 製品同梱の電源アダプターを使用して、コンセントとVS0801Hの電源ジ

ャックを接続してください。

4. RS-232コントローラーのセットアップ (オプション)

RS-232コントローラーのセットアップ

VS0801HにRS-232シリアルコントローラーを接続して制御する場合は、

下図のようにモデム接続のような形で接続してください。VS0801Hのシリ

アルコネクタは製品のリア側に位置しており、接続するコネクタはDB-9ピ

ンオスを用意してください。

RS-232シリアルインターフェース

VS0801Hは半二重RS-232通信に対応しており、各種アプリケーションで

制御することができます。

シリアルポートの設定

コントローラーのポート設定は下記のようになっています。

ボーレート 19200

データビット 8

パリティ None

ストップビット 1

フロー制御 None

電源オフと再起動

VS0801Hの電源をオフ/再起動する場合は、下記の手順に従って行ってく

ださい:

1. 接続されているデバイスの電源をオフにしてください。

2. VS0801Hの電源アダプターを抜いてください。

3. 10秒以上待ってから電源アダプターを再接続してください。

4. VS0801Hが電源オンになったことを確認してから、デバイスを再接続

してください。

요구사항

소스 장치

HDMI Type A 출력 커넥터

주의: DVI소스 장치에 연결할 때 DVI/HDMI 어댑터가 필요합니다.

디스플레이 장치

HDMI Type A 입력 커넥터를 가진 디스플레이 장치 혹은 수신기

케이블

• 설치하려는 각 소스 장치를 위한 HDMI 케이블 1개

• 디스플레이 장치를 위한 HDMI 케이블 1개

하드웨어 리뷰

VS0801H 전면

1. 포트 선택 푸시버튼

2. 포트 LED

3. IR 수신기

VS0801H 후면

1. HDMI 입력

2. 전원 잭

3. HDMI 출력

4. RS-232 직렬 포트

IR 리모컨 유닛

1. 포트 위 / 포트 아래 버튼

2. 포트 선택 버튼

3. On/Off 버튼

하드웨어 설치

1. HDMI 케이블을 사용하여 비디오 디스플레이 장치에 있는 HDMI 입력 포

트를 VS0801H 뒷면에 있는 HDMI 출력 포트에 연결하십시오.

2. HDMI 케이블을 사용하여 소스 장치에 있는 HDMI 출력 포트를 VS0801H

에 있는 HDMI 입력 포트에 연결하십시오. 8개의 HDMI 입력 포트는 스위

치의 후면에 있습니다.

3. 제공되는 전원 어댑터를 적절한 AC 전원 소스에 연결하고, 전원 어댑터

케이블을 VS0801H의 전원 잭에 연결하십시오.

4. RS-232 컨트롤러 설치 (선택사양)

RS-232 컨트롤러 설치

PC와 같은 고사양 컨트롤러를 VS0801H에 연결하기 위한 RS-232 직렬 인

터페이스를 사용하기 위해서는 모뎀 케이블 같은 직렬 케이블을 사용하십

시오. VS0801H에 연결하는 케이블은 9-pin male 커넥터가 있어야 합니다.

이 커넥터를 VS0801H의 후면에 있는 직렬 인터페이스에 연결하십시오.

소스 장치 선택

VS0801H 8포트 HDMI 스위치는 전면 패널의 선택 버튼과 리모컨, 혹은

RS-232 직렬 인터페이스를 통해 쉽고 편리하게 소스 장치를 선택할 수 있

습니다.

주의: VS0801H가 전원이 켜질 때마다, 자동적으로 전원이 켜진 소스 장치

에 연결된 첫 번째 포트를 선택합니다. 사용자가 다른 포트를 선택하

려면 아래 방법 중 하나를 선택하셔야 합니다.

수동 선택

소스 장치를 선택하려면, 소스 장치에 연결된 포트의 푸시 버튼을 누르십

시오.

주의: SELECTED LED(녹색)가 켜지면서 현재 선택된 포트를 가리킵니다.

리모컨 선택

리모컨으로 소스 장치를 선택하려면 소스 장치에 연결된 포트의 번호 버튼

을 누르십시오. 혹은 포트 위/포트 아래 버튼을 눌러 소스 장치를 선택할 수

있습니다.

• 포트 위 버튼을 사용하여 오름차순으로 다음 포트를 선택합니다. (전면 패

널의 왼쪽에서 오른쪽으로)

• 포트 아래 버튼을 사용하여 내림차순으로 다음 포트를 선택합니다. (전면

패널의 오른쪽에서 왼쪽으로)

RS-232 직렬 인터페이스

VS0801H에 내장된 양방향 RS-232 직렬 인터페이스는 고사양 컨트롤러,

PC, 혹은 홈 오토메이션이나 홈씨어터 소프트웨어 패키지를 통해 시스템을

제어하도록 합니다.

직렬 포트 설정

컨트롤러의 직렬 포트는 아래처럼 설정되어야 합니다.

Baud Rate 19200

Data Bits 8

Parity None

Stop Bits 1

Flow Control None

전원 끄기 및 다시 시작

VS0801H의 전원을 끄고 난 후 다시 켜기 전에 다음 단계를 수행하십시오.

1. 연결된 장치들의 전원을 끄십시오.

2. VS0801H 전원 어댑터 케이블을 분리하십시오.

3. 10초간 기다린 후, 전원 어댑터 케이블을 다시 연결하십시오.

4. VS0801H의 전원이 켜진 후에, 연결된 장치들의 전원을 켜십시오.

Important Notice

Considering environmental protection, ATEN

does not provide a fully printed user manual

for this product. If the information contained

in the Quick Start Guide is not enough for

you to configure and operate your product,

please visit our website www.aten.com,

and download the full user manual.

Online Registration

http://eservice.aten.com

Technical Phone Support

International:

886-2-86926959

North America:

1-888-999-ATEN Ext: 4988

United Kingdom:

44-8-4481-58923

All information, document ation, and

speciﬁcations contained in this package are

subject to change without prior notiﬁcation by

the manufacturer.

サポートお問合せ窓口：+81-3-5615-5811

www.aten.com

www.aten.com Phone: 02-467-6789

1 VS0801H 8-port HDMI Switch

1 IR Remote Control Unit

1 Power Adapter

1 Mounting Kit

1 User Instructions

Package Contents
