VS1504 / VS1508 Cat 5 Audio/Video Splitter User Guide
VS1504 / VS1508 Répartiteur audio/vidéo de catégorie 5 Manuel d'utilisation
VS1504/VS1508 Kat.5-Audio-Video-Splitter Benutzerhandbuch
VS1504 / VS1508 Repartidor de señal de audio/vídeo de Cat. 5 Manual del usuario
www.aten.com
www.aten.com
www.aten.com
www.aten.com
Requirements
Source Device (s)
The following equipment must be installed on the source device or
computer that acts as a source of VGA/Audio content:
• HDB-15 connector
Receiving Device
• ATEN VB552 (VGA Over Cat 5 Repeater)
• ATEN VE200R (Audio/Video Extender)
Display Device
• A VGA, SVGA, XGA, SXGA, UXGA or multisync display device or
receiver with an HDB-15 connector
Cables
• Use the VGA/Audio Cable supplied with the VS1504 / VS1508 package
to connect the source device to the VS1504 / VS1508.
• Use Cat 5e cable to connect the VS1504 / VS1508 to the VB552
repeater.
Maximum Cable Distance
1.8 m (VS1504 / VS1508 --> display device)
150 m (VS1504 / VS1508 + VB552/VE200R --> display device)
300 m (VS1504 / VS1508 + VB552+VE200R --> display device)

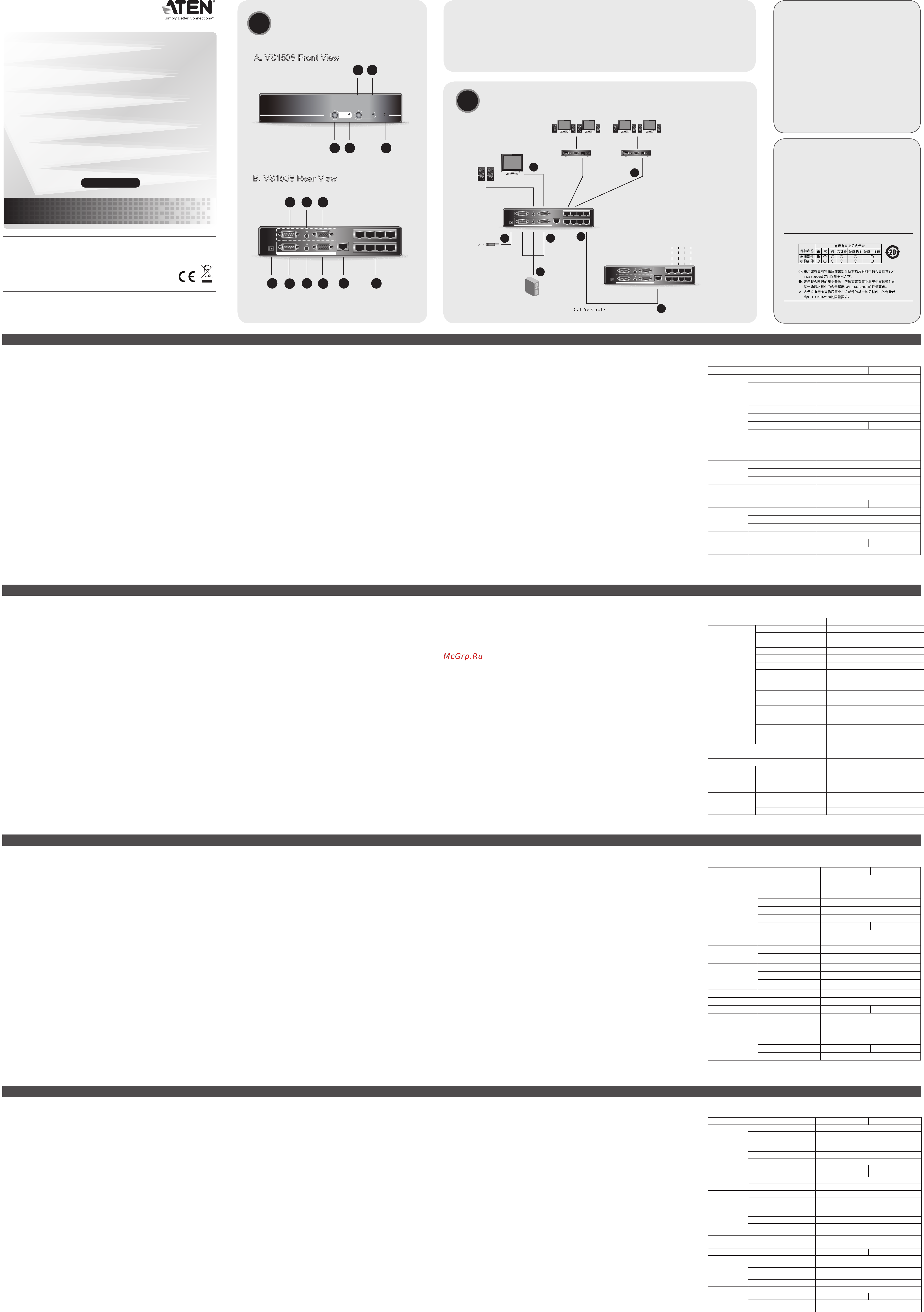

Hardware OverView (A)
A. VS1508 Front View
1. Local RS-232 Port Selection Pushbutton
2. Local RS-232 Port Selected LED
3. Group Screen ON/OFF Pushbutton
4. Group Screen Selected LED
5. Power LED
B. VS1508 Rear View
1. Audio In Port
2. Power Jack
3. Cascade In Port
4. Unit to Unit Ports
Hardware Installation (B)
• Before beginning the installation procedure, ensure that all equipment to
be connected is powered off.
• To prevent damage to your installation
, make sure that all devices are
properly grounded.
1. Connect one end of the VGA/Audio cable to the video and audio ports
on the source device (e.g. computer or DVD player).
2. Connect the other end of the VGA/Audio cable to the Video In and Audio
In ports on the VS1504 / VS1508.
3. If you are cascading the VS1504 / VS1508, use Cat 5e cable to connect
Unit to Unit Port on the pare
nt device to the Cascade In port on the child
device.
4. Use Cat 5e cable to connect the Unit to Unit Port on the parent device to
the Unit to Unit Port on the receiving device.
5. Plug the monitor
’s video and audio cables into the Video Out and
Audio Out ports on the VS1504 / VS1508.
6. Using the power adapter supplied with this package, connect the
VS1504 / VS1508 to an AC power out
let.
7. Turn on the source and display devices.
Note:
Compatible receiving device is the VB552 VGA Over Cat 5
Repeater/VE200R Audio/Video Extender
Setting the Local RS-232 Timeout
There are three options: 30 secs (default); 5 secs; and disabled
• Press and hold the Local Serial Port Selection pushbutton for two
seconds or more until the Local Serial Port Selected LED flashes every
two seconds to show tha
t the timeout is changed to 5 sec.
• Press and hold the Local Serial Port Selection pushbutton for two
seconds or more until the Local Serial Port Selected LED flashes every
second to show that the timeout is changed to 30 sec.
• Press and hold the Local Serial Port Selection pushbutton for two
seconds or more until the Local Serial Port Selected LED flashes every
half second to show that the
timeout has been disabled.
Specifications
Function VS1504 VS1508
Connectors
Video In 1 x HDB-15 Male (Blue)
Video Out 1 x HDB-15 Female (Blue)
Audio In 1 x Mini Stereo Jack Female (Green)
Audio Out 1 x Mini Stereo Jack Female (Green)
RS-232 1 x DB-9 Female (Black)
RS-232 1 x DB-9 Male (Black)
Unit to Unit 4 x RJ-45 Female 8 x RJ-45 Female
Cascade In 1 x RJ-45 Female
Power 1 x DC Jack (Black)
Switches
Local RS-232 Port 1 x Pushbutton
Group Screen On / Off 1 x Pus
hbutton
LEDs
Power 1 (Orange)
Local RS-232 Port 1 (Green)
Group Screen On / Off 1 (Green)
Video 1600 x 1200 @ 60Hz at 150 m
Cable Distance 150 m
Power Consumption DC5.3V,4.7W DC5.3V,6.9W
Environment
Operating Temp. 0–50
°C
Storage Temp. -20–60
°C
Humidity 0–80% RH, Non-condensing
Physical
Properties
Housing Metal
Weight 0.75kg 0.76kg
Dimensions (L x W x H) 21.00x8.80x5.55cm
Configuration requise
Périphérique (s) source
Le composant suivant doit être installé sur le périphérique source ou sur
l'ordinateur agissant en tant que source du contenu audio/VGA :
• Connecteur HDB-15
Périphérique de réception
• ATEN VB552 (Répéteur VGA de Cat. 5)
• ATEN VE200R (Système d'extension audio/vidéo)
Périphérique d'affichage
• Un périphérique d'afchage VGA, SVGA, XGA, SXGA, UXGA ou
multisync ou un récepteur équipé d'un connecteur HDB-15
Câbles
• Connectez le périphérique source au VS1504 / VS1508 à l'aide du câble
audio/VGA fourni avec le répartiteur VS1504 / VS1508.
• Utilisez un câble de Cat. 5e pour connecter le VS1504 / VS1508 au
répéteur VB552.
Longueur de câble maximale
1,8 m (VS1504 / VS1508 --> périphérique d'afchage)
150 m (VS1504 / VS1508 + VB552/VE200R --> périphérique d'afchage)
300 m (VS1504 / VS1508 + VB552 + VE200R --> pér
iphérique d'afchage)
Voraussetzungen
Signalquelle (n)
Auf den Signalquellen oder Computern, die das VGA-/Audiosignal senden,
muss mindestens Folgendes installiert sein:
• HDB-15-Anschluss
Empfangsgerät
• ATEN VB552 (VGA-Over-Cat 5-Repeater)
• ATEN VE200R (Audio-/Grakverlängerung)
Anzeigegerät
• Ein VGA-, SVGA-, XGA-, SXGA- , UXGA- oder MultiSync-Anzeigegerät
mit HDB-15-Eingang
Kabel
• Verbinden Sie die Signalquelle über das mitgelieferte VGA-/Audiokabel
mit dem VS1504 / VS1508.
• Verbinden Sie den VS1504 / VS1508 über ein Kat. 5e-Kabel mit dem
VB552-Repeater.
Maximale Kabellänge
1,8 m (VS1504 / VS1508 --> Anzeigegerät)
150 m (VS1504 / VS1508 + VB552/VE200R--> Anzeigegerät)
300 m (VS1504 / VS1508 + VB552 + VE200R --> Anzeigegerät)
Requisitos
Dispositivo(s) fuente
En los dispositivos fuente de señal de audio/VGA u ordenadores que se
conectan al equipo debe estar instalado lo siguiente:
• Conector HDB-15
Dispositivo de recepción
• ATEN VB552 (Repetidor VGA de Cat. 5)
• ATEN VE200R (Sistema de extensión audio/gráca)
Dispositivo de visualización
• Un dispositivo de visualización VGA, SVGA, XGA, SXGA, UXGA o
multisync o un receptor con un conector HDB-15
Cables
• Conecte el dispositivo fuente al VS1504 / VS1508 mediante el cable de
audio/VGA incluido con el repartidor VS1504 / VS1508.
• Utilice un cable de Cat. 5e para conectar el VS1504 / VS1508 al repetidor
VB552.
Longitud de cables máxima
1,8 m (VS1504 / VS1508 --> dispositivo de visualización)
150 m (VS1504 / VS1508 + VB552/VE200R --> dispositivo de visualización)
300m (VS1504 / VS1508 + VB552 + VE200R --> dispositivo de visualización)
Description du matériel (A)
A. VS1508 – Vue avant
1. Bouton de sélection du port local
2. Voyant du port RS-232 local sélectionné
3. Bouton d'activation/désactivation de l'écran de groupe
4. Voyant de l'écran de groupe sélectionné
5. Voyant d'alimentation
B. VS1508 – Vue arrière
1. Port d'entrée audio
2. Prise d'alimentation
3. Port d'entrée en cascade
4. Ports d'unité à unité
Installation du matériel (B)
• Avant de démarrer la procédure d'installation, assurez-vous que tous les
périphériques à connecter sont éteints.
• An d'éviter d'endommager votre installation, vériez que tous les
périphériques sont correctement reliés à la terre
1. Reliez l'une des extrémités du câble audio/VGA aux ports audio et vidéo
du périphérique source (ordinateur ou lecteur DVD, par exemple).
2. Reliez l'autre extrémité du
câble audio/VGA aux ports d'entrée audio et
vidéo du VS1504 / VS1508.
Hardwareübersicht (A)
A. Vorderseitige Ansicht des VS1508
1. Lokale, RS-232 Portauswahl (Drucktaste)
2. LED-Anzeige für ausgewählten lokalen, RS-232 Port
3. Drucktaste für Gruppenbildschirm ein/aus
4. LED-Anzeige für ausgewählten Gruppenbildschirm
5. LED-Betriebsanzeige
B. Rückseitige Ansicht des VS1508
1. Audio-Eingang
2. Stromeingan
gsbuchse
3. Eingang bei Kaskadenschaltung
4. Buchsen für Direktverbindung
Gerät auf Gerät
Hardware installieren (B)
• Schalten Sie vor der Installation alle anzuschließenden Geräte aus.
• Um eine Beschädigung Ihrer Geräte zu vermeiden, müssen alle Geräte
ordnungsgemäß geerdet sein.
1. Verbinden Sie das eine Ende des VGA/Audiokabels mit den Grak- und
Audioausgängen der Signalquelle (z.B. Compu
ter oder DVD-Player).
2. Verbinden Sie das andere Ende des VGA-/Audiokabels mit den Grak-
und Audioeingängen am VS1504 / VS1508.
Presentación del hardware (A)
A. VS1508 – Vista frontal
1. Botón de selección del puerto RS-232 local
2. Indicador LED del puerto RS-232 local seleccionado
3. Botón de activación/desactivación de pantalla de grupo
4. Indicador LED de la pantalla de grupo seleccionada
5. Ind
icador LED de alimentación
B. VS1508 – Vista posterior
1. Entrada de audio
2. Entrada de alimentación
3. Puerto de entrada en cascada
4. Puertos de unidad a unidad
Instalación del hardware (B)
• Antes de iniciar el proceso de instalación, asegúrese de que todos los
equipos que vaya a conectar estén apagados.
• Para evitar daños en los dispositivos, verique que todos ellos estén
conectados a tierra co
rrectamente.
1. Conecte un extremo del cable de audio/VGA a los puertos de audio y
gráco del dispositivo fuente (p. ej. ordenador o reproductor de DVD).
2. Conecte el otro extremo del cable de audio/VGA a los puertos de
entrada de audio y gráca del VS1504 / VS1508.
3. Si instala el VS1504 / VS1508 en cascada, use un cable de Cat. 5e para
conectar el puerto de unidad a unidad del disposi
tivo principal al puerto
de entrada en cascada del dispositivo secundario.
3. Si vous installez le VS1504 / VS1508 en cascade, utilisez un câble de
catégorie 5e pour connecter le port d'unité à unité du périphérique
parent au port d'entrée en cascade du périphérique enfant.
4. Utilisez un câble de Cat. 5e pour connecter le port d'unité à unité du
périphérique parent au port d'unité à unité du p
ériphérique de
réception*.
5. Reliez les câbles audio et vidéo du moniteur aux ports de sortie audio et
vidéo du VS1504 / VS1508.
6. Branchez le VS1504 / VS1508 sur une prise de courant à l'aide de
l'adaptateur secteur fourni.
7. Allumez les périphériques d'afchage et source.
Remarque:
Les périphériques de réception compatibles sont le répéteur
VGA de Cat. 5 VB552 et le système d
’extension audio/
vidéo VE200R
.
Réglage du délai d’attente du port RS-232 local
Trois options sont possibles : 30 s (par défaut) ; 5 s ; et désactivé
• Appuyez sur le bouton de sélection de port série local pendant deux secondes
ou plus jusqu’à ce que le voyant du port série local sélectionné clignote toutes
les deux secondes pour indiquer que le délai d’attente est réglé sur 5 s.
• Appuyez sur le bouton de sélection de port série local pendant deux secondes
ou plus jusqu’à ce que le voyant du port série local sélectionné clignote toutes
les secondes pour indiquer que le délai d’attente est réglé sur 30 s.
• Appuyez sur le bouton de sélection de port série local pendant deux secondes
ou plus jusqu’à ce que le voyant du port série local sélectionné clignote toutes
les demi-secondes pour indiquer que le délai d’attente est désactivé.
3. Wenn Sie den VS1504 / VS1508 in Kaskade schalten, verbinden Sie
den Port für Gerät auf Gerät mithilfe eines Kat. 5e-Kabels des Gerätes
erster Ordnung mit dem Port Cascade In des untergeordneten Gerätes.
4. Verbinden Sie den Port für Gerät auf Gerät mithilfe eines Kat. 5e-Kabels
des übergeordneten Gerätes mit dem Port für Gerät auf Gerät des
Empfangsgerätes.
5. Verbi
nden Sie das VGA-/Audiokabel des Monitors mit den Grak- und
Audioausgängen am VS1504 / VS1508.
6. Verbinden Sie den VS1504 / VS1508 mithilfe der mitgelieferten Netzteile
mit einer Steckdose.
7. Schalten Sie die Signalquelle und das Anzeigegerät ein.
Hinweis:
Kompatible Empfangsgeräte sind der VB552 VGA-Over-Cat
5-Repeater und die Audio-/Grakverlängerung VE200R
RS-232-Zeitüberlauf für lokales Gerät einstellen
Es stehen drei Optionen zur Auswahl: 30 s (voreingestellt), 5 s und Aus
• Halten Sie die Drucktaste zur Auswahl des lokalen, seriellen Ports
mindestens zwei Sekunden lang gedrückt, bis die LED des ausgewählten
lokalen, seriellen Ports im 2-Sekunden-Takt blinkt. Dadurch wird
angezeigt, dass der Zeitüberlauf auf 5 s eingestellt wurde.
• Halten Sie die Drucktaste zur Auswahl des lokalen, seriellen Ports
mindestens zwei Sekunden lan
g gedrückt, bis die LED des ausgewählten
lokalen, seriellen Ports im Sekundentakt blinkt. Dadurch wird angezeigt,
dass der Zeitüberlauf auf 30 s eingestellt wurde.
• Halten Sie die Drucktaste zur Auswahl des lokalen, seriellen Ports
mindestens zwei Sekunden lang gedrückt, bis die LED des ausgewählten
lokalen, seriellen Ports alle halbe Sekunde blinkt. Dadurch wird angezeigt,
dass der Zeit
überlauf deaktiviert wurde.
4. Utilice un cable de Cat. 5e para conectar el puerto de unidad a unidad
del dispositivo principal al puerto de unidad a unidad del dispositivo de
recepción*.
5. Conecte los cables de audio y de vídeo del monitor a los puertos de
salida de audio y de vídeo del VS1504 / VS1508.
6. Conecte el VS1504 / VS1508 a una toma eléctrica mediante el
adaptador de alim
entación incluido.
7. Encienda los dispositivos de visualización y fuente.
Nota:
Los dispositivos de recepción compatibles son el repetidor VGA
de Cat. 5 VB552 y el sistema de extensión de audio/gráco
VE200R
Ajustar el límite del tiempo de espera RS-232 del
equipo local
Hay tres opciones posibles: 30 segundos (predeterminado), 5 segundos y
Desactivado
• Mantenga pulsado el botón de selección del puerto serie local durante
por lo menos dos segundos hasta que el in
dicador LED del puerto serie
local seleccionado parpadee cada dos segundos. Ello indica que el
tiempo de espera ha sido cambiado a 5 segundos.
• Mantenga pulsado el botón de selección del puerto serie local durante
por lo menos dos segundos hasta que el indicador LED del puerto serie
local seleccionado parpadee cada segundo. Ello indica que el tiempo de
espera ha sido cambiado a 30 segund
os.
• Mantenga pulsado el botón de selección del puerto serie local durante
por lo menos dos segundos hasta que el indicador LED del puerto serie
local seleccionado parpadee cada medio segundo. Ello indica que el
tiempo de espera ha sido desactivado.
Spécifications techniques
Fonction VS1504 VS1508
Connecteurs
Entrée vidéo 1 connecteur HDB-15 mâle (bleu)
Sortie vidéo 1 connecteur HDB-15 femelle (bleu)
Entrée audio
1 mini-connecteur stéréo femelle (vert)
Sortie audio
1 mini-connecteur stéréo femelle (vert)
RS-232 1 connecteur DB-9 femelle (noir)
RS-232 1 connecteur DB-9 mâle (noir)
Port d
’unité à unité
4 prises RJ-45
femelles
8 prises RJ-45
femelles
Entrée en cascade 1 prise RJ-45 femelle
A
limentation 1 prise de c.c. (noire)
Commutateur
Port RS-232 local 1 bouton de commande
Act./Désact. écran de
groupe
1 bouton de commande
Voyants
Alimentation 1 (orange)
Port RS-232 local 1 (vert)
Act./Désact. écran de
groupe
1 (vert)
Résolution 1600 x 1200 à 60 Hz à 150 m
Longueur de câble 150 m
Consommation électrique 5.3V c.c. ;4.7W 5.3V c.c. ;6.9W
Environnement
Température de
fonctionnement
0 à 50
°C
Température d
e stockage -20 à 60 °C
Humidité HR de 0 à 80 %, sans condensation
Propriétés
physiques
Carcasse Métallique
Poids 0.75kg 0.76kg
Dimensions (L x P x H) 21.00x8.80x5.55cm
Technische Daten
Funktion VS1504 VS1508
Anschlüsse
Video-Eingänge 1 x HDB-15 Männlein (blau)
Video-Ausgänge 1 x HDB-15 Weiblein (blau)
Audio-Eingänge 1 x Mini-Stereo-Buchse, Weiblein (grün)
Audio-Ausgang 1 x Mini-Stereo-Buchse, Weiblein (grün)
RS-232 1 x DB-9 Weiblein (schwarz)
RS-232 1 x DB-9 Männlein (schwarz)
Gerät an Gerät 4 x RJ-45 Weiblein 8 x RJ-45 Weiblein
Eingang für Kaskade 1 x RJ-45 Weiblein
Stromversorgung 1 x Stromeingan
gsbuchse (schwarz)
Switch
Lokaler RS-232 Port 1 x Drucktaster
Gruppenbildschirm ein/
aus
1 x Drucktaster
LED-Anzeigen
Stromversorgung 1 (orange)
Lokaler RS-232 Port 1 (grün)
Gruppenbildschirm ein/
aus
1 (grün)
Bildschirm 1600 x 1200 bei 60Hz auf 150 m
Kabellänge 150 m
Stromverbrauch 5,3 V=,4,7 W 5,3 V=,6,9 W
Umgebung
Betriebstemperatur 0 -50
°C
Lagertemperatur -20 -60
°C
Feuchtigkeit 0 -80% rel. Luftfeuchte, nicht kondensiere
nd
Physische
Eigenschaften
Gehäuse Metall
Gewicht 0.75kg 0.76kg
Abmessungen (L x B x H) 21.00x8.80x5.50cm
Especificaciones
Función VS1504 VS1508
Conectores
Entrada de vídeo 1 conector HDB-15 macho (azul)
Salida de vídeo 1 conector HDB-15 hembra (azul)
Entrada de audio 1 conector mini estéreo hembra (verde)
Salida de audio 1 conector mini estéreo hembra (verde)
RS-232 1 conector DB-9 hembra (negro)
RS-232 1 conector DB-9 macho (negro)
Puerto de unidad a
unidad
4 conectores RJ-45
hembra
8 conectores RJ-45
hembra
Entrada en cascada 1 conect
or RJ-45 hembra
Alimentación 1 toma de c.c. (negra)
Conmutador
Puerto RS-232 local 1 botón
Act./Desact. pantalla de
grupo
1 botón
Indicadores
LED
Alimentación 1 (naranja)
Puerto RS-232 local 1 (verde)
Act./Desact. pantalla de
grupo
1 (verde)
Monitor 1600 x 1200 a 60 Hz a 150 m
Longitud de cable 150 m
Consumo 5.3V c.c., 4,7 W 5.3V c.c., 6,9 W
Entorno
Temperatura de
funcionamiento
0 a 50
°C
Temperatura de
almacenamiento
-20
a 60 °C
Humedad 0 a 80% de HR, sin condensar
Propiedades
físicas
Carcasa Metálica
Peso 0.75kg 0.76kg
Dimensiones
(L x An x Al)
21.00x8.80x5.55cm
A
B
Hardware OverView
Hardware Installation
B. VS1508 Rear View
Package Contents
1 VS1504 or VS1508 Cat 5 Audio/Video Splitter
1 VGA/Audio Cable (1.8 m)
1 Power Adapter
1 User Instructions
A. VS1508 Front View
5. Audio Out Port
6. RS-232 Serial Port
7. Video In Port
8. Video Out Port
5. Port de sortie audio
6. Port série RS-232
7. Port d'entrée vidéo
8. Port de sortie vidéo
5. Audio-Ausgang
6. Serielle Schnittstelle vom Typ
RS-232
7. Video-Eingang
8. Video-Ausgänge
5. Salida de audio
6. Puerto serie RS-232
7. Entrada de vídeo
8. Salida de vídeo
1 2 5
3 4
2 1 3 4
6
6 5 8
7
2
1
2
6
3
3
4
5
Receiving Device
Receiving Device
1
2
3
4
6
3
5
The following contains information that relates to China:
Online Registration
International:
http://support.aten.com
North America:
http://www.aten-usa.com/product_registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
FCC Information
This equipment has been tested and found to comply with
the limits for a Class A digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses
and can radiate radio frequency energy, and if not installed
and used in accordance with the instruction manual, may
cause interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or
more of the following measures:
• Reorient or relocate the receiving antenna;
• Increase the separation between the equipment and
receiver;
• Connect the equipment into an outlet on a circuit different
from that which the receiver is connected;
• Consult the dealer/an experienced radio/television
technician for help.
All information, documentation, and specications contained
in this media are subject to change without prior notication
by the manufacturer. Please visit our website to nd the
most up to date version.
8-Port Video Switch
© Copyright 2012 ATEN
®
International Co., Ltd.
ATEN and the ATEN logo are trademarks of ATEN International Co., Ltd. All rights reserved. All other
trademarks are the property of their respective owners.
This product is RoHS compliant.
Part No. PAPE-1285-S01G Printing Date: 01/2012
VS881
User Guide
Cat 5 Audio/Video Splitter
VS1504 / VS1508
Patent No.
US 6119148

Содержание

Похожие устройства

Скачать
