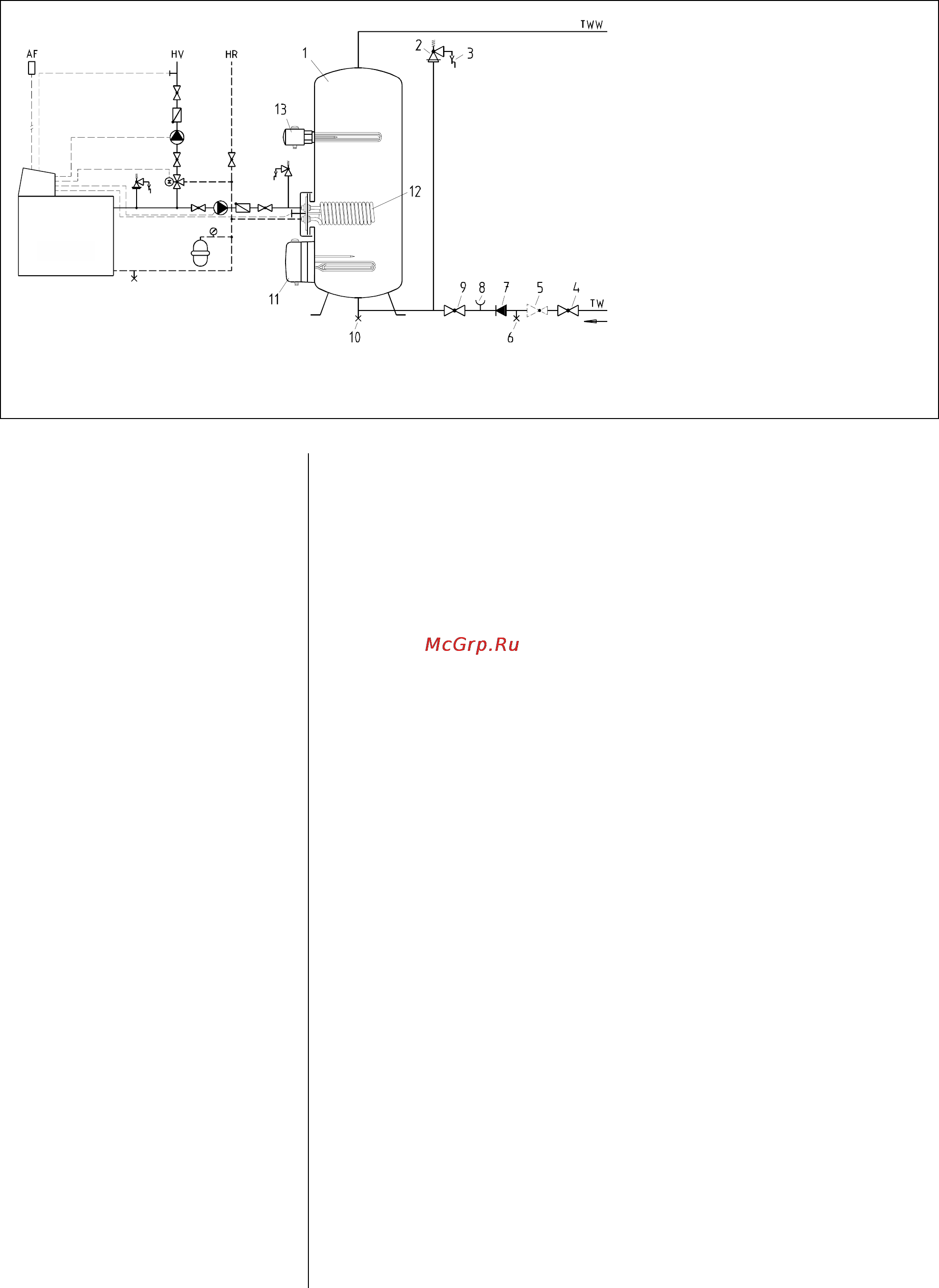

Пример установки напольного накопительного универсального водонагревателя БВ 302 402 602 1002 АС I Напольный водонагреватель 5В АС 2 Предохранительная группа 3 Фановая труба для стока избытка воды образующегося при расширении 4 Запорный клапан 5 Редукционный клапан в случае необходимости 6 Контрольный клапан 7 Обратный клапан 8 Подсоединение для измерительного прибора 9 Запорный клапан 10 Сливной клапан I I Электрический фланец с на гревательными тэнами типа ЕС R 12 Теплообменник типа WTW I 3 Ввинчивающийся нагреватель ный элемент типа ВСС Рис 4 Руководство по монтажу Материал трубопровода для специалиста Гарантия действует только в том случае если прибор подключается и вводится в эксплуатацию компетентным специалистом согласно данной инструкции Использование циркуляционных трубопроводов вследствие высоких тепловых потерь следует избегать Если все же от использования циркуляционного трубопровода отказаться невозможно то его следует оснастить термоизоляцией Теплоизоляционная оболочка из искусственного материала моделей 5В 201 401 АС и теплоизоляция для моделей 5В 601 1002 АС должна быть установлена прежде чем будет произведено подключение воды и электричества Подключение воды Необходимо учитывать предписания местных организаций водоснабжения Стальной бак рассчитан на рабочее давление до 6 бар этот показатель давления не должен быть превышен Однако так как давление воды в сети может колебаться уже при давлении 4 8 бар и выше требуется клапан понижения давления редукционный клапан Если монтируются термостатированные батареи то их подсоединение холодной воды должно находиться в направлении потока за редукционным клапаном 4 трубопровод трубопровод холодной воды горячей воды медная труба медная труба стальная труба стальная или медная труба искусственный стальная или материал медная труба Указание В качестве трубопровода из искусственного материала допустим только полиэтилен высокой плотности УРЕ армированный НОРЕ Работы по подключению Промыть линию Арматуру монтировать согласно рис 4 Сливной клапан установить в самом низком месте Предохранительный клапан 6 бар для стока избытка воды образующегося при температурном расширении вывести в фановую трубу Фановая труба должна быть проложена под наклоном Необходимо регулярно произво дить техобслуживание и контроль предохранительной группы см инструкцию по монтажу и обслуживанию предохранительной группы Размеры сточного трубопровода должны быть определены таким образом чтобы вода могла сте кать и при полностью открытом предохранительном клапане Используйте предохранительный клапан только на 6 бар
