製品仕様
カスケード接続
VS-0202/VS-0204はビデオスプリッターとのカスケード接続（2段階
に対応しています。コンピュータから
VS-0202/VS-0204に入力されたビデオ信号
は増幅された後にカスケード構成下部のビデオスプリッターへ転送され、より多く
のモニタへ出力することが可能です。
HDB-15コネクタ（オス−メス）ケーブルを
使用して、
VS-0202/VS-0204のビデオ出力ポートとカスケード接続を行うビデオ
スプリッターのビデオ入力ポートを接続してください。
VGA HDB-15コネクタ ピンアサイン
本ユーザーガイドをよくお読みいただき、正しい使用法により、本製品および接続する機器
を安全にお使いください。
システム必要構成
•
HDB-15コネクタをもつVGA、SVGA、XGAおよびマルチシンク対応モニタ
•
HDB-15コネクタをもつVGA、SVGA、XGAおよびマルチシンク対応のアナログビデオ
出力可能なコンピュータ
•
HDB-15（オス−メス）コネクタをもつ適切な長さのVGAケーブル
製品各部説明
VS-0202 フロントパネル
注意：VS-0204のフロントパネルは、ディスプレイ選択ボタンが4つある点以外、VS-0202
と全く同じです。
VS-0202 リアパネル
注意：VS-0204のリアパネルは、ビデオ/オーディオ出力ポートが4つある点以外、VS-0202
と全く同じです。
ハードウェアセットアップ
単体接続
B
他のビデオスプリッターとのカスケード接続を行わず、VS-0202/VS-0204を1台のみ導入す
る場合は以下の手順に従って作業を進めてください。
1. 最初にHDB-15コネクタ（オス−メス）ケーブルを使用して、接続するコンピュータの
ビデオ出力ポートとVS-0202/VS-0204のビデオ入力ポートを接続してください。
2. 下図の番号に従って他のデバイスを接続したら、コンピュータおよびモニタの電源を
オンにしてください。
ビデオマトリックススイッチ (2ビデオ入力、2ビデオ出力) スイッチ ユーザーガイド / ビデオマトリックススイッチ (2ビデオ入力、4ビデオ出力) スイッチ ユーザーガイド
비디오
매트릭스 스위치 빠른 사용자 설명서 (2비디오 / 오디오 입력 포트, 2비디오 / 오디오 출력 포트) / 비디오 매트릭스 스위치 빠른 사용자 설명서 (2비디오 / 오디오 입력 포트, 4비디오 / 오디오 출력 포트)
시스템 요구사항
• 최소한 하나의 표준 PC고밀도 15핀 HDB 타입 커넥터를 가지고 있는 VGA, SVGA, XGA
또는 멀티싱크 호환의 아날로그 모니터.
•
컴퓨터에 하나의 VGA, SVGA, XGA 또는 멀티싱크 아날로그 비디오 카드.
•
설치하고자 하는 컴퓨터와 연결하기 위한 한쪽은 Male 다를 한쪽은 Female의 HDB-15커
넥터가
있는 비디오 케이블.
하드웨어 개관
VS-0202 정면도
주의: VS-0204의 정면 판넬은 입력 포트가 2 포트 증가한 것 외에는 VS-0202와 동일함.
VS-0202 후면도
주의: VS-0204의 후면 판넬은 출력 포트가 2 포트 증가한 것 외에는 VS-0202와 동일함.
하드웨어 설치 방법
단일 스테이지
B
만약 비디오 분배기를 첨가해서 비디오 신호를 케스케이딩 하지 않는다면, 다음의 순서도에
따른 순서대로 비디오 매트릭스 분배기를 설치한다.
주의:
1. PC의 비디오 출력 포트와 비디오 매트릭스 장비의 비디오 입력 포트
사이에는 반드시 고밀도 HDB-15 male/female 비디오 연장 케이블을 사용하기 바람.
2.
다음 순서도의 순서에 맞추어 PC와 모니터의 전원을 켠다.케스케이딩
케스케이딩
여러 모니터를 위한 비디오 화면을 제공하기 위해, 비디오 신호는 최대 두 레벨
까지
비디오 분 배기 증가하여 케스케 할 수 있다. 비디오 매트릭스 장비의 비디
오
출력 포트와 다음 레벨의 비디오 매트릭스 장비의 비디오 입력 포트 사이에
는
반드시 고밀도 HDB-15 male/female 비 디오 연장 케이블을 사용한다.
VGA 핀 구성도
제품 규격
B
系統需求
• 至少一組VGA, SVGA, XGA或 Multisync相容的類比式顯示器，及具有一組15 Pin
HDB
公頭連接埠之標準電腦高密度線材。
• 每組電腦需配備一組具有標準電腦15 pin HDB母頭連接埠之VGA, SVGA, XGA 或
Multisync analog
類比視訊卡
• 針對每台欲安裝使用的電腦，需具備一組兩端分別為HDB-15公頭與母頭連接埠的視
訊線材
硬體檢視
VS-0202 前端檢視
注意：VS-0204的前板，另外多加兩個輸入選擇切換鍵，其餘功能皆與VS-0202相同
VS-0202 背面檢視
注意：VS-0204的背板，另外多加兩組視訊/音訊輸出埠，其餘功能皆與VS-0202相同
硬體安裝
單層使用
B
如您不使用堆疊式串聯功能，將視訊訊號串至另一台視訊分配器，您可遵循連線圖上的
號碼，依序完成安裝矩陣式視訊系統。
注意
:
1.
使用高 密度HDB15 公頭/母 頭視訊延長 線材，連 接您電腦端 的視訊輸 出 埠，至矩 陣
式視訊系統之視訊輸入埠
2. 依序完成連線圖上之編號步驟後，啟動電腦與螢幕之電源。
堆疊式串聯
為提供視訊畫面可顯示於更多組顯示器上，可堆疊串接另外的視訊分配
器，至多可串聯二層。使用高密度的
HDB15公頭/母頭視訊延長線材，將
連接矩陣式視訊系統上任何可行的視訊輸出埠，連接至視訊分配器上的視
訊輸入埠。
VGA 端子功能分派
規格表
矩陣式視訊切換器 (2組訊號輸入,4組訊號輸出) 使用說明 / 矩陣式視訊切換器 (2組訊號輸入,4組訊號輸出) 使用說明
SpecicheRequisiti di sistema
• Almeno un monitor analogico compatibile VGA, SVGA, XGA o Multisync, con un cavo PC
standard ad alta densità con un connettore maschio HDB a 15 piedini.
• Una scheda video analogica VGA, SVGA, XGA o Multisync con un connettore femmina
HDB a 15 piedini per PC standard per computer.
• Un cavo video con un connettore maschio e uno femmina HDB a 15 piedini a ciascuna
estremità del computer che si sta installando.
Panoramica dell’hardware
Vista anteriore del VS-0202
Nota: il pannello anteriore del VS-0204 è identico a quello del VS-0202, tranne per il fatto che
sono presenti i due switch di selezione ingresso aggiuntivi.
Vista posteriore del VS-0202
Nota: il pannello posteriore del VS-0204 è identico a quello del VS-0202, tranne per il fatto
che sono presenti le due porte di uscita video/audio.
Installazione dell’hardware
Installazione singola
B
Se non si collega a cascata il segnale video a un video splitter aggiuntivo, seguire le
operazioni numerate sul diagramma per impostare il Video Matrix.
Nota:
1. Utilizzare i cavi estensori del video maschio/femmina HDB a 15 piedini ad alta densità per
collegare le porte di uscita video dei PC alle porte di entrata video sul Video Matrix.
2. Accendere i PC e i monitor solo dopo aver eseguito le operazioni riportate nel diagramma.
Collegamento in cascata
È possibile collegare a catena il segnale video ad altri due livello di video
splitter. Utilizzare i cavi estensori del video maschio/femmina HDB a 15 piedini
per collegare la porta di uscita video disponibile sul Video Matrix alla porta di
entrata video del video splitter.
Assegnazione piedini VGA
Switch Matrix video (2 Porte di entrata video / audio, 2 Porte di uscita video / audio) guida per l’utente / Switch Matrix video (2 Porte di entrata video / audio, 4 Porte di uscita video / audio) guida per l’utente

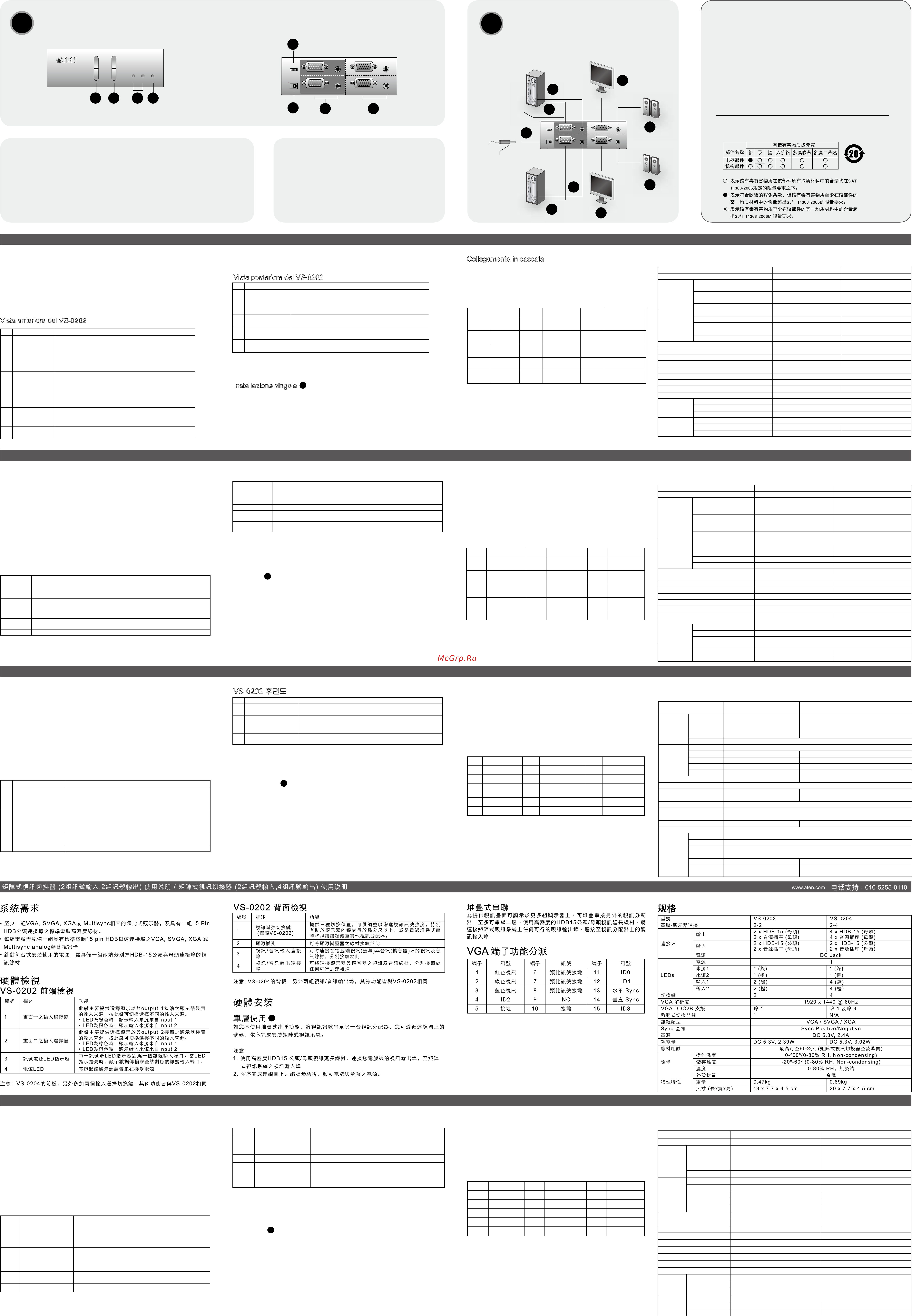

Front View (VS-0202)
A
Single Stage Installation
B
Rear View (VS-0202)
1 2 3 4
1
2
3 4
1
2
3
4
5
1
2
3
4
Audio cable
Audio cable
Power
adapter cable
# Descrizione Funzione
1
Switch di
selezione
ingresso 1
Questo switch seleziona l'ingresso che verrà visualizzato
sul dispositivo connesso all'uscita 1. Premere lo switch per
passare da un ingresso a un altro.
• Il LED verde acceso indica la visualizzazione dall'ingresso 1
• Il LED arancione acceso indica la visualizzazione
dall'ingresso 2
2
Switch di
selezione
ingresso 2
Questo switch seleziona l'ingresso che verrà visualizzato
sul dispositivo connesso all'uscita 2. Premere lo switch per
passare da un ingresso a un altro.
• Il LED verde acceso indica la visualizzazione dall'ingresso 1
• Il LED arancione acceso indica la visualizzazione
dall'ingresso 2
3 LED sorgente
Ognuno di questi LED corrisponde a una porta d’ingresso.
Un LED acceso indica una trasmissione di dati dalla sorgente
collegata alla rispettiva porta d’ingresso corrispondente.
4
LED
d’alimentazione
Si illumina ad indicare che il dispositivo è alimentato.
# Descrizione Funzione
1
Switch guadagno
video (solo
VS-0202)
Regolare questo switch a tre posizioni per migliorare
l'intensità del segnale video. Esso è particolarmente utile
quando il cavo del monitor è più lungo del normale o quando
si collega a cascata il segnale video ad altri video splitter.
2
Presa
d’alimentazione
Inserire qui il cavo dell’alimentatore.
3
Porte di entrata
video / audio
Inserire qui i cavi video e audio che collegano il video
(monitor) e l'audio (altoparlanti) del computer.
4
Porte di uscita
video / audio
I cavi video e audio dei monitor e degli altoparlanti possono
essere collegati a qualsiasi porta disponibile.
Piedino Segnale Piedino Segnale Piedino Segnale
1
Video
Rosso
6
Messa a terra
analogica
11 ID0
2
Video
Verde
7
Messa a terra
analogica
12 ID1
3 Video Blu 8
Messa a terra
analogica
13
Sincronizzazione
orizzontale
4 ID2 9 NC 14
Sincronizzazione
verticale
5
Messa a
terra
10 Messa a terra 15 ID3
1. ディ スプ
レイ1選択ボ
タン
ディスプレイ1（ビデオ出力ポート1に接続されたモニタ）へ転送される入力ポートを選択しま
す。ボタンを押すことによって入力ポート1/2を交互に切替えます。
•
グリーンのLEDが点灯しているときは入力ポート1の信号を出力しています。
•
オレンジのLEDが点灯しているときは入力ポート2の信号を出力しています。
2. ディ スプ
レ イ 2 選択
ボタン
ディスプレイ2（ビデオ出力ポート2に接続されたモニタ）へ転送される入力ポートを選択しま
す。ボタンを押すことによって入力ポート1/2を交互に切替えます。
•
グリーンのLEDが点灯しているときは入力ポート1の信号を出力しています。
•
オレンジのLEDが点灯しているときは入力ポート2の信号を出力しています。
3. ース LED
LED
はそれぞれ入力ポートのステータスに対応しています。LEDが点灯している時は対応するポ
ートにデータが転送されていることを示します。
4. 電源LED LEDが点灯しているときはユニットが電源供給を受けていることを示します。
1. ビデオ信号補
正スイッチ
(VS-0202のみ）
ケーブルの延長距離に合わせて、ビデオ信号の増幅強度を3段階で設定します。ケーブルを2m
以上延長する場合や、カスケード接続を行う場合に使用します。
2. 電源ジャック 電源アダプタを接続します。
3. ビデオ/オーディ
オ入力ポート
VGAケーブル、オーディオケーブルを使用してコンピュータのビデオ/オーディオ出力ポート
と接続します。
4. ビデオ/オーデ
ィオ出力ポート
接続するモニタ/スピーカーのケーブルを接続します。
機能 VS-0202 VS-0204
コンピュータ−モニタ接続数 2 - 2 2 - 4
コネクタ
ビデオ入力オーディオ入力
HDB-15メス ×2
3.5mm
ミニオーディオジャッ
ク（メス）×2
HDB-15
メス ×4
3.5mm
ミニオーディオジャッ
ク（メス）×4
ビデオ出力オーディオ出力
HDB-15オス ×2
3.5mm
ミニオーディオジャッ
ク（メス）×2
HDB-15
オス ×4
3.5mm
ミニオーディオジャッ
ク（メス）×4
電源 DC電源ジャック ×1
LED
電源 1
ソース 1 1（グリーン） 1（グリーン）
ソース
2 1（オレンジ） 1（オレンジ）
In 1 2（グリーン） 4（グリーン）
In 2 2（オレンジ） 4（オレンジ）
切替ボタン
2 4
VGA
解像度 1,920×1,440＠60Hz
DDC2B
準拠ポート ポート1 ポート1およびポート3
スライドスイッチ 1 -
対応シグナル VGA/SVGA/XGA
シンクレンジ シンク ポジティブ/ネガティブ
電
源仕様 DC 5.3V / 2.4A
消費電力 DC 5.3V 2.39W DC 5.3V 3.02W
ケーブル延長距離
最大
65m
（ビデオマトリックススイッチ
-
コンピュータ間距離）
動作温度
動作温度
0℃-50℃
保管温度
-20℃-60℃
湿度
0-80％RH 結露なきこと
本体
ケース材料 メタル
重量
0.47kg 0.69kg
サイズ（W×D×H） 13×7.7×4.5cm 20×7.7×4.5cm
ピン 信号 ピン 信号 ピン 信号
1 video−Red 6
Analog
Ground
11 ID0
2
video
−
Green
7
Analog
Ground
12 ID1
3 video
−Blue 8
Analog
Ground
13
Horizontal
Sync
4 ID2 9 NC 14
Vertical
Sync
5 Ground 10 Ground 15 ID3
# 설 명 기 능
1
화면1 입력 선택 스위
치
이 스위치는 출력 1에 연결되어 있는 장비의 화면의 입력을 선택한
다. 스위치를 누르면 입력신호를 토글한다.
•
녹색 LED는 입력 1로부터의 화면을 표시
• 오렌지 LED 는 입력 2로부터의 화면을 표시
2
화면 2 입력 선택 스위
치
이 스위치는 출력 2에 연결되어 있는 장비의 화면의 입력을 선택한
다. 스위치를 누르면 입력신호를 토글한다.
•
녹색 LED는 입력 1로부터의 화면을 표시
• 오렌지 LED 는 입력 2로 터의 화면을 표시
3
소스 LED
이 LED는 각각 입력 포트에 대응한다. 켜진 LED는 소스로부터 연
결된
입력 포트의 데이터전송을 표시한다
4
전원 LED 전원에 연결되었음을 표시.
# 설 명 기 능
1
비디오 감도 스위치(VS-
0202
한함)
비디오 신호를 향상하기 위해 3단의 스위치로 조정. 모니터 케이블이 길거
나 다른 비디오 분배기와 케스케이드 연결 시 유용하게 사용됨.
2
전원 잭 전원 케이블을 여기에 연결.
3
비디오 / 오디오 입력 포
트
컴퓨터의 비디오(모니터) 및 오디오(스피커) 출력 포트에 연결한 비디오
및 오디오 케이블을 여기에 연결.
4
비디오 / 오디오 출력 포
트
모니터와 스피커의 비디오 및 오디오 케이블을 여기에 연결.
모 델 VS-0202 VS-0204
PC
모니터 연결 2-2 2-4
커넥터
출력
2 x HDB-15 (female)
2 x
오디오 잭 (female)
4 x HDB-15 (female)
4 x 오디오 잭 (female)
입력
2 x HDB-15 (male)
2 x
오디오 잭(female)
2 x HDB-15 (male)
2 x 오디오 잭(female)
전원 DC 잭
LED
전원 1
소스 1 1 (녹색) 1 (녹색)
소스 2 1 (오렌지) 1 (오렌지)
입력 1 2 (녹색) 4 (녹색)
입력 2 2 (오렌지) 4 (오렌지)
토글 스위치 2 4
VGA
해상도 1920 x 1440 @ 60 Hz
VGA DDC2B
지원 포트1 포트 1 및 3
슬라이드 스위치 1 N/A
신호 유형 VGA / SVGA / XGA
싱크 범위 Sync Positive/Negative
공급전원 DC 5.3V, 2.4A
전력소비 DC 5.3V 2.39W DC 5.3V 3.02W
케이블 거리 최대 65m(비디오 매트릭스 장비에서 모니터 사이)
환경
사용
온도 0˚-50˚ (0-80% RH, Non-condensing)
보관 온도 -20˚-60V (0-80% RH, Non-condensing)
습도 0-80% RH, NC
물 리 적 요
소
외관 메탈
중량
0.47kg 0.69kg
크기
(Lx W x H)
13 x 7.7 x 4.5 cm 20 x 7.7 x 4.5 cm
핀 신 호 핀 신 호 핀 신 호
1 Red Video 6 Analog Ground 11 ID0
2 Green Video 7 Analog Ground 12 ID1
3 Blue Video 8 Analog Ground 13
Horizontal
Sync
4 ID2 9 NC 14 Vertical Sync
5 Ground 10 Ground 15 ID3
編號 描述 功能
1 畫面一之輸入選擇鍵
此鍵主要 提 供 選擇顯示於 與 outpu t 1 接 續 之顯示器裝 置 的
輸入來源，按此鍵可切換選擇不同的輸入來源。
•LED為綠色時，顯示輸入來源來自Input 1
•LED
為橙色時，顯示輸入來源來自Input 2
2
畫面二之輸入選擇鍵
此鍵主要 提 供 選擇顯示於 與 outpu t 2 接 續 之顯示器裝 置 的
輸入來源，按此鍵可切換選擇不同的輸入來源。
•LED為綠色時，顯示輸入來源來自Input 1
•LED
為橙色時，顯示輸入來源來自Input 2
3
訊號電源LED指示燈
每一訊號 源 LED指示燈 對 應 一個訊號輸 入 埠 。當LED 指 示
燈亮時，顯示資料傳輸來至該對應的訊號輸入埠。
4 電源LED 亮燈狀態顯示該裝置正在接受電源
編號 描述 功能
1
視訊增強切換鍵
(僅限VS-0202)
提供三種切換位 置 ， 可 供 調 整以增進視訊訊 號 強 度 ， 特
別有助於顯示器 的 線 材 長 於 幾公尺以上，或 是 透 過 堆 疊
式串聯將視訊訊號傳至其他視訊分配器。
2 電源插孔 可將電源變壓器之線材接續於此
3 視訊/音訊輸入連接埠
可將 連接 在電 腦端 視訊 (螢 幕)與音 訊(擴音 器)埠的 視訊 及
音訊線材，分別接續於此
4 視訊/音訊輸出連接埠
可將連接顯示器 與 擴 音 器 之 視訊及音訊線材 ， 分 別 接 續
於任何可行之連接埠
型號
VS-0202 VS-0204
電腦-顯示器連接 2-2 2-4
連接埠
輸出
2 x HDB-15 (母頭)
2 x
音源插座 (母頭)
4 x HDB-15 (
母頭)
4 x
音源插座 (母頭)
輸入
2 x HDB-15 (公頭)
2 x
音源插座 (母頭)
2 x HDB-15 (
公頭)
2 x
音源插座 (母頭)
電源 DC Jack
LEDs
電源 1
來源1 1 (綠) 1 (綠)
來源2 1 (橙) 1 (橙)
輸入1 2 (綠) 4 (綠)
輸入2 2 (橙) 4 (橙)
切換鍵 2 4
VGA
解析度 1920 x 1440 @ 60Hz
VGA DDC2B
支援 埠 1 埠 1 及埠 3
移動式切換開關 1 N/A
訊號類型 VGA / SVGA / XGA
Sync
區間 Sync Positive/Negative
電源 DC 5.3V, 2.4A
耗電量 DC 5.3V, 2.39W DC 5.3V, 3.02W
線材距離 最高可至65公尺 (矩陣式視訊切換器至螢幕間)
環境
操作溫度
0º-50º(0-80% RH, Non-condensing)
儲存溫度 -20º-60º (0-80% RH, Non-condensing)
濕度 0-80% RH，無凝結
物理特性
外殼材質 金屬
重量
0.47kg 0.69kg
尺寸 (長x寬x高) 13 x 7.7 x 4.5 cm 20 x 7.7 x 4.5 cm
端子 訊號 端子 訊號 端子 訊號
1 紅色視訊 6 類比訊號接地 11 ID0
2
綠色視訊 7 類比訊號接地 12 ID1
3
藍色視訊 8 類比訊號接地 13 水平 Sync
4 ID2 9 NC 14
垂直 Sync
5
接地 10 接地 15 ID3
Package Contents
1 Video Matrix Switch
1 Power Adapter
1 VGA/Audio Cable(1.8m)
1 User Instructions
The following contains information that relates to China:
Online Registration
International:
http://support.aten.com
North America:
http://www.aten-usa.com/product_registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
www.aten.com
www.aten.com
サポートお問合せ窓口：+81-3-5615-5811
www.aten.com
Phone: 02-467-6789
技術服務專線：02-8692-6959
Modello VS-0202 VS-0204
Connession PC - Monitor 2-2 2-4
Connettori
Uscita Entrata
2 HDB-15 (femmina)
2 spinotti audio (femmina)
4 x HDB-15 (hembra)
4 x clavijas de audio (hembra)
Alimentazi
2 HDB-15 (maschio)
2 spinotti audio (femmina)
2 x HDB-15 (macho)
2 x clavijas de audio (hembra)
one Spinotto CC
LED
Alimentazi one 1
Sorgente 1 1 (verde) 1 (verde)
Sorgente 2 1 (arancione) 1 (anaranjado)
Ing. 1 1 (verde) 4 (verde)
Ing. 2 2 (arancione) 4 (anaranjado)
Switch 2 4
Risoluzione VGA 1920 x 1440 a 60 Hz
Supporto DDC2B VGA Porta 1 Puerto 1 y 3
Switch a posizioni 1 -
Tipo di segnale VGA / SVGA / XGA
Intervallo di sincronizzazione Sincronizzazione positivo/negativo
Alimentazione 5,3V CC, 2,4A
Consumo elettrico DC 5,3V 2.39W 5,3 V c.c., 3.02 W
Distanza del cavo Massimo 65 metri (Video Matrix - monitor)
Condizioni
ambientali
Temperatura operativa da 0 a 50°C (da 0 a 80% RH, senza condensa)
Temperatura di conservazione da -20 a -60°C (da 0 a 80% RH, senza condensa)
Umidità 0-80% RH, NC
Proprietà
siche
Alloggiamento Metallo
Peso 0.47kg 0.69kg
Dimensioni (lungh. x largh.x alt.) 13 x 7.7 x 4.5 cm 20 x 7.7 x 4.5 cm
All information, documentation, and specications
contained in this media are subject to change without
prior notication by the manufacturer. Please visit our
website to nd the most up to date version.

Содержание

Похожие устройства

Скачать
