STINGER CAR ST
Z-5 -5- Z-5
ЛАЗЕР/РАДАР-ДЕТЕКТОР

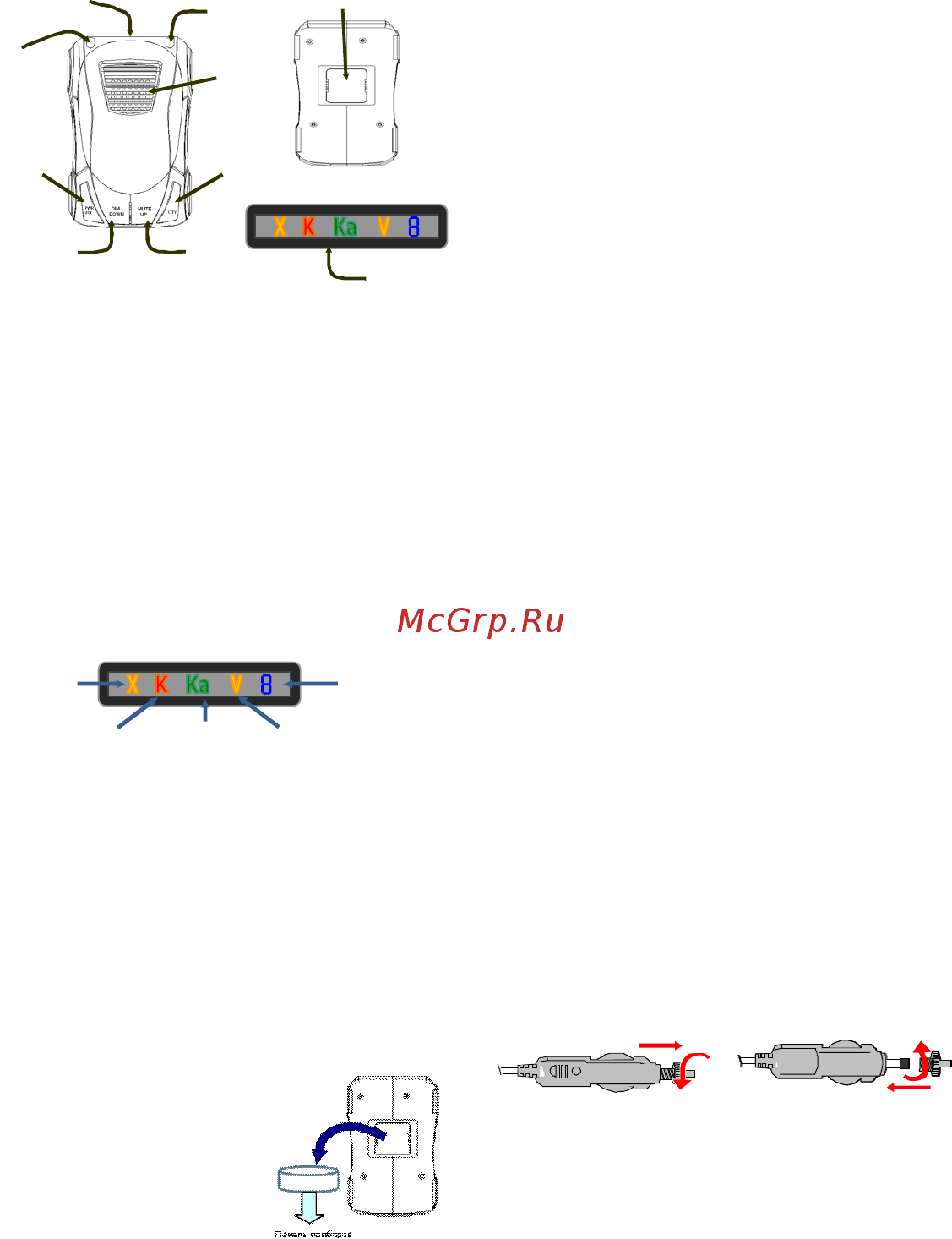

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ
Внешний вид, органы управления и индикация радар-детектора пока-
заны на рисунке:
Разъём питания: Электрический разъём, предназначенный для под-
ключения радар-детектора к источнику электрического тока по средст-
вам кабеля питания.
Кнопка «Pwr/Vol»: Многофункциональный орган управления - кноп-
ка. Предназначается для отключения (включения) устройства, а так же
активации режима регулировки громкости. Кроме этого является свето-
диодным сигнализатором - стробоскопом (дополнительная светодиодная
тревога) и задней линзой оптического приёмника (приёмник сигнала
лазера). Подробности в главе «Режимы работы».
Кнопка «Dim/Down»: Многофункциональный орган управления -
кнопка. Предназначается для изменения яркости свечения дисплея и
дискретного уменьшения громкости звука (в режиме регулировки гром-
кости). Подробности в главе «Режимы работы».
Кнопка «Mute/Up»: Многофункциональный орган управления - кноп-
ка. Предназначается для оперативного отключения звука прибора (ре-
жим ТИШИНА), а так же дискретного увеличения громкости звука (в
режиме регулировки громкости). Подробности в главе «Режимы работы».
Кнопка «City»: Орган управления, предназначенный для управления
Д
исплей
Кнопка
«MUTE/UP»
Кнопка
«DIM/DOWN»
Кнопка
«CITY»
Кнопка
«PWR/VOL»
Звуковой
сигнализатор
питания
Рупорная
антенна СВЧ
приёмника
Передняя
линза лазер-
ного приём-
ника
Монтажное
металлическое
основание
STINGER CAR ST
Z-5 -6- Z-5
ЛАЗЕР/РАДАР-ДЕТЕКТОР
функцией ГОРОД - выбор чувствительности приёмного устройства де-
тектора. Кроме этого является светодиодным сигнализатором - стробо-
скопом (дополнительная светодиодная тревога). Подробности в главе
«Режимы работы».
Передняя линза оптического приёмника: Оптическое устройство,
предназначенное для приёма, усиления и передачи в лазерный приём-
ник сигнала оптического диапазона (лазера). Задняя оптическая линза
встроена в кнопку «PWR/VOL» и предназначена для расширения секто-
ра обнаружения сигнала лазерного радара до 360°.
Рупорная антенна СВЧ приёмника: Антенное устройство, предна-
значенное для приёма радиосигнала СВЧ диапазона и передачи в при-
ёмное устройство детектора для дальнейшей обработки.
Монтажное металлическое основание: Механическое устройство,
предназначенное для обеспечения надёжного крепления радар-
детектора к установочному магниту.
Звуковой с игнализатор: Аудио устройство, предназначенное для
воспроизведения звуковых сигналов тревоги (голосовых сообщений) и
сигналов подтверждения изменений в настройке прибора.
Светодиодные сигнализаторы. Сигнал фарами
Радар-детекторы Stinger серии Car ST оборудованы дополнительными
светодиодными сигнализаторами (стробоскопами), встроенными в кноп-
ки (кнопки «Pwr/Vol» и «City» стилизованы под фары автомобиля).
Оригинальное решение производителя для гарантированного привлече-
ния внимания пользователя при обнаружении детектором сигнала рада-
ра (лидара). Совместно с основной визуальной тревогой на дисплее
прибора и сигналом звукового оповещения, радар-детектор серии Car
(машина) предупредит о полицейской засаде короткими вспышками фар.
Дисплей: Светодиодный символьный дисплей с многофункциональным
7-сегментным элементом на светодиодной основе. Является основным
визуальным сигнализатором устройства. Представляет собой символь-
ный трафарет, подсвеченный четырьмя светодиодами в трёх цветах.
Обеспечивает визуальное предупреждение пользователя о присутствии
сигнала радара.
7-сегментный светодиодный элемент обеспечивает условную индика-
цию интенсивности принимаемого сигнала, а так же оповещение при
обнаружении сигнала лазера и визуальное подтверждение перехода
детектора на другой режим работы.
STINGER CAR ST
Z-5 -7- Z-5
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОПИСАНИЕ ДИСПЛЕЯ
УСТАНОВКА ПРИБОРА
Рекомендации по установке прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения автомобиля, относительно радиоантенны и перед-
ней линзы оптического приёмника (фронтальная часть прибора). Для
успешной работы радар-детектора необходимо выбрать место установки,
обеспечивающее максимальный обзор прибора. Сектор обнаружения
детектора не должен ограничиваться посторонними предметами. При-
сутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, снижает эффектив-
ность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-
ме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.
Установка на магнит
Для радар-детектора Stinger Car ST предусмотрен единственно удоб-
ный способ установки. У стройство удерживается на панели приборов
автомобиля с помощью установочного
магнита.
Порядок установки следующий:
Тщательно протрите, влажной тряпкой,
поверхность выбранного места установки
на приборной панели.
Дождитесь высыхания поверхности.
Удалите защитное покрытие с клейкого
основания магнита.
Прижмите магнит клейким основанием
к выбранной поверхности на 10-15 се-
кунд.
Совместите металлическое основание
прибора с магнитом.
Индикатор, по
д-
тверждающий
обнаружение
радиосигнала в
диапазоне К
Индикатор, по
д-
тверждающий
обнаружение
радиосигнала в
диапазоне Ка
Индикатор, по
д-
тверждающий
обнаружение
системы VG-2
Индикатор, по
д-
тверждающий
обнаружение
радиосигнала в
диапазоне Х
Индика
ция при
обнаружении сиг-
нала лазера, мощ-
ност
и принимаемого
радиосигнала и
режима работы
детектора
STINGER CAR ST
Z-5 -8- Z-5
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ВНИМАНИЕ! Приклеивать магнит к панели приборов необходимо при
температуре поверхности не ниже +5°С. При температуре ниже +5°С
свойства клейкой основы резко снижается и удержание детектора на
поверхности панели становится не надёжным.
Необходимо помнить! Переустановка магнита ухудшает свойства
клейкой основы и снижает надёжность крепления устройства на при-
борной панели.
Подключение питания
Питание Лазер/Радар-детектора Stinger Car ST рассчитано от сети
постоянного напряжения в диапазоне 12 - 15В, с отрицательным потен-
циалом (минусом) на корпусе автомобиля. Не соответствие питающего
напряжения приводит к снижению эффективности или неисправности
прибора (пропуск сигнала радара, увеличение количества ложных сра-
батываний или полный отказ детектора).
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детек-
тора. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперный предохранитель
(входит в комплект).
Неисправный предохранитель меняется следующим образом:
1. Аккуратно о ткрутите верхнюю часть адаптера прикуривателя, при-
держивая прижимную пружину.
Помните: о ткручивать необходимо осторожно, так как предохранитель
прижат пружиной, которая при высвобождении может вылететь.
2. Извлеките предохранитель и установите на его место новый.
РЕЖИМЫ РАБОТЫ
Включение и автоматическое тестирование (автотест) прибора
Для включения детектора, необходимо подключить питание к прибору,
с помощью штатного кабеля питания (входит в комплект), если элек-
тропитание уже подключено, нажмите на кнопку «Pwr/Vol». В под-
тверждение включения прибора, прозвучит звуковой сигнал и автома-
тически запустится цикл автоматического тестирования (последова-
тельная проверка каналов приёма и режимов работы). Последователь-
ность сигналов дисплея в процессе прохождения автоматического тес-
тирования показана на рисунке:
