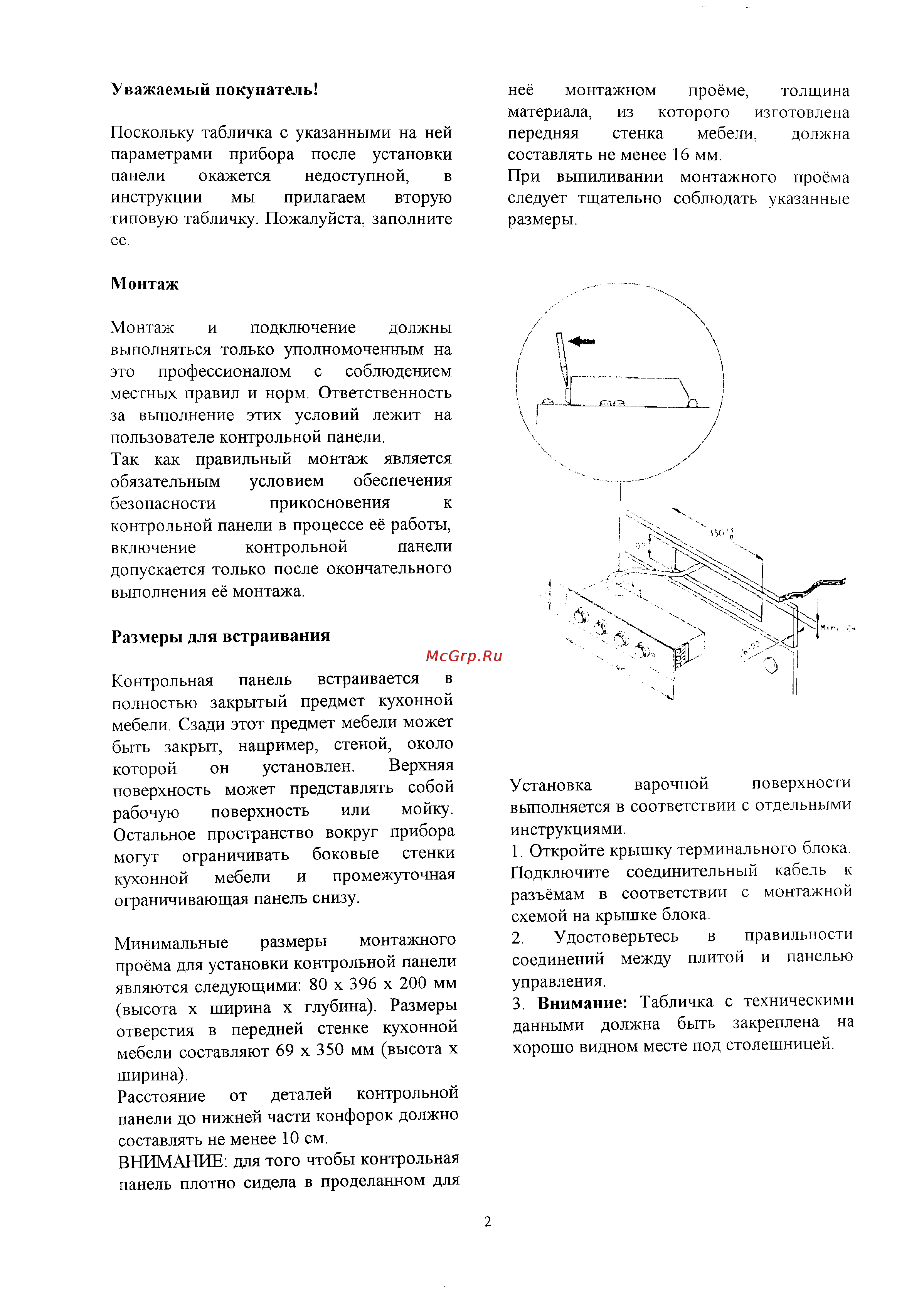

Уважаемый покупатель нее монтажном проеме толщина материала из которого изготовлена передняя стенка мебели должна составлять не менее 16 мм При выпиливании монтажного проёма следует тщательно соблюдать указанные размеры Поскольку табличка с указанными на ней параметрами прибора после установки панели окажется недоступной в инструкции мы прилагаем вторую типовую табличку Пожалуйста заполните ее Монтаж Монтаж и подключение должны выполняться только уполномоченным на это профессионалом с соблюдением местных правил и норм Ответственность за выполнение этих условий лежит на пользователе контрольной панели Так как правильный монтаж является обязательным условием обеспечения безопасности прикосновения к контрольной панели в процессе её работы включение контрольной панели допускается только после окончательного выполнения её монтажа Размеры для встраивания Контрольная панель встраивается в полностью закрытый предмет кухонной мебели Сзади этот предмет мебели может быть закрыт например стеной около которой он установлен Верхняя поверхность может представлять собой рабочую поверхность или мойку Остальное пространство вокруг прибора могут ограничивать боковые стенки кухонной мебели и промежуточная ограничивающая панель снизу Установка варочной поверхности выполняется в соответствии с отдельными инструкциями 1 Откройте крышку терминального блока Подключите соединительный кабель к разъёмам в соответствии с монтажной схемой на крышке блока 2 Удостоверьтесь в правильности соединений между плитой и панелью управления 3 Внимание Табличка с техническими данными должна быть закреплена на хорошо видном месте под столешницей Минимальные размеры монтажного проёма для установки контрольной панели являются следующими 80 х 396 х 200 мм высота х ширина х глубина Размеры отверстия в передней стенке кухонной мебели составляют 69 х 350 мм высота х ширина Расстояние от деталей контрольной панели до нижней части конфорок должно составлять не менее 10 см ВНИМАНИЕ для того чтобы контрольная панель плотно сидела в проделанном для 2
