Установка/Подключение Установка/Подключение

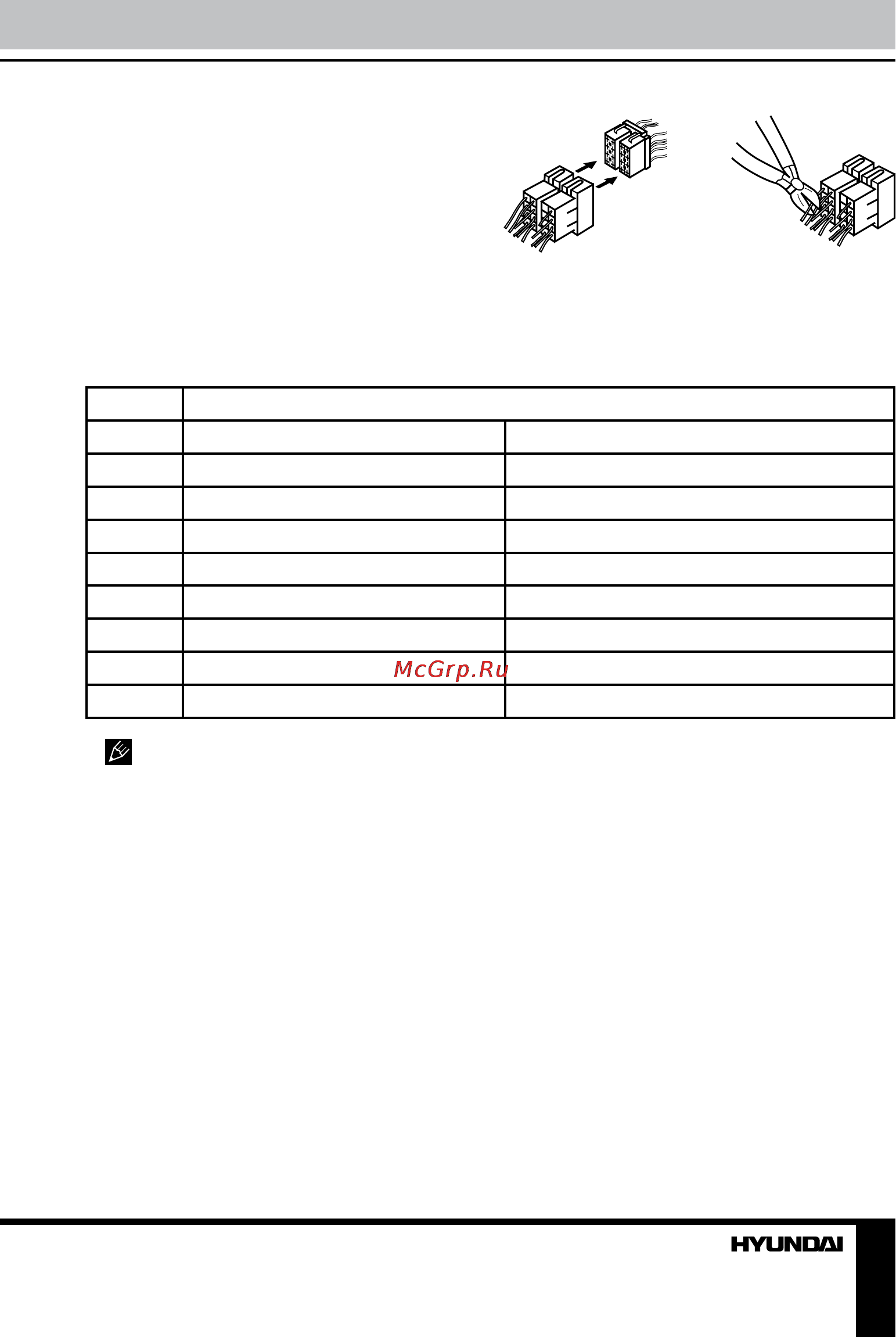

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как

показано на рисунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед

подключением, неправильное подключение

может привести к повреждениям изделия.

Обрежьте разъем, подключите цветные

головки разъема к шнуру питания батареи в

соответствии с приведенной таблицей.

Номер Функция

Разъем A Разъем B

1 - Тыл. прав. динамик (+) - Синий

2 - Тыл. прав. динамик (-) - Синий/Белый

3 - Фронт прав. динамик (+) - Серый

4 Питание +12В/Желтый Фронт прав. динамик (-) - Серый/Белый

5 Питание антенны/Оранжевый Фронт лев. динамик (+) - Зеленый

6 Подсветка панели/Белый Фронт. лев. динамик (-) - Зеленый/Белый

7 Зажигание/Красный Тыл. лев. динамик (+) - Коричневый

8 Заземление/Черный Тыл. лев. динамик (-) - Коричнев./Белый

Провод подсветки панели подсоеди-

няется к “+” провода габаритных огней.

Провод питания антенны предназначен для

подачи питания на антенну и для удален-

ного управления дополнительным усилите-

лем.
