8
ПОДГОТОВКА К РАБОТЕ
1. Пневматический гайковерт
2. Воздушный шланг Ø 3/8’’ (10 мм).
3. Лубрикатор
4. Регулятор давления
5. Фильтр
6. Запорный клапан
7. Воздушный шланг со штуцером
8. Соединитель
9. Спускной клапан
10. Воздушный шланг не менее
Ø 1/2’’ (13 мм)
11. Осушитель воздуха
12. Воздушный шланг не менее
Ø 1’’ (25 мм)
13. Компрессор
14. Автоматический спускной клапан
15. Спускной клапан ресивера

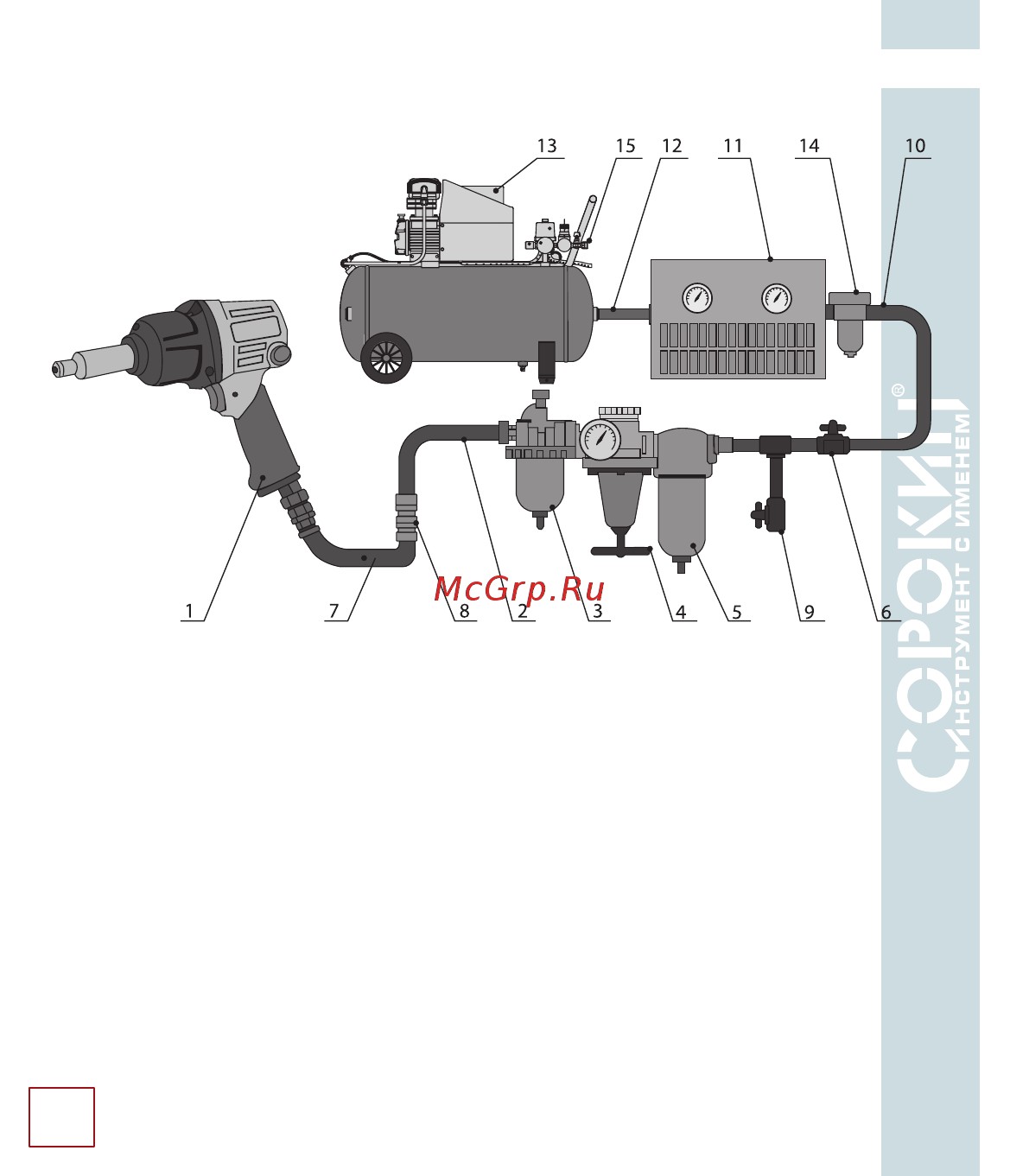

Рисунок 3 – Подключение пневматики
