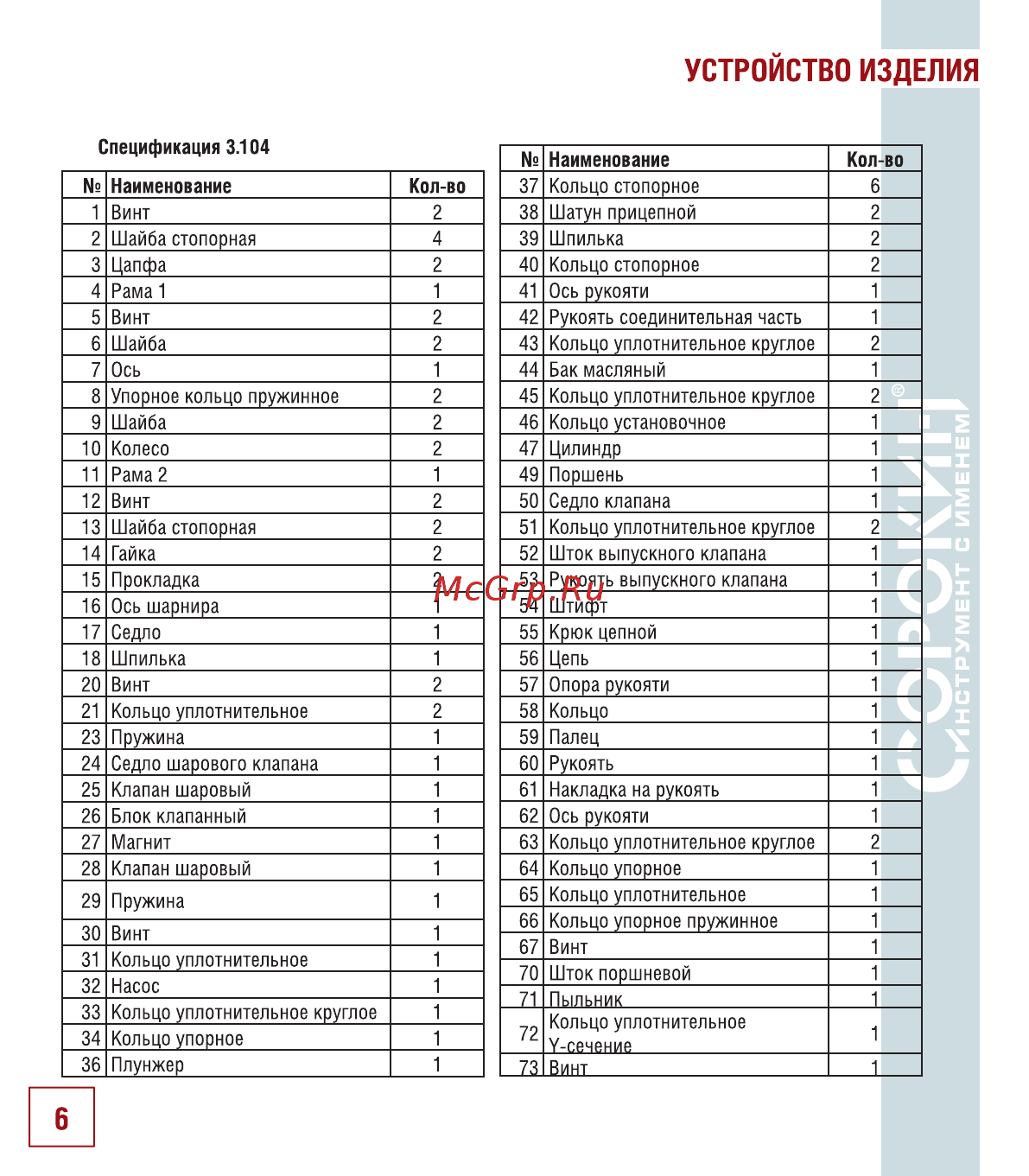

УСТРОЙСТВО ИЗДЕЛИЯ Спецификация 3 104 Наименование 1 Винт 2 Шайба стопорная 2 4 3 Цапфа 2 4 Рама 1 5 Винт 1 2 6 Шайба 2 7 Ось 8 Упорное кольцо пружинное 9 Шайба 10 Колесо 1 2 2 11 Рама 2 12 Винт 13 Шайба стопорная 14 Гайка 1 2 15 Прокладка 16 Ось шарнира 17 Седло 18 Шпилька 20 Винт 21 Кольцо уплотнительное 2 2 2 2 1 1 1 2 2 23 Пружина 24 Седло шарового клапана 25 Клапан шаровый 1 1 26 Блок клапанный 27 Магнит 1 1 28 Клапан шаровый 1 29 Пружина 1 30 Винт 1 31 Кольцо уплотнительное 32 Насос 33 Кольцо уплотнительное круглое 34 Кольцо упорное 1 36 Плунжер 6 Наименование Кол во 1 1 1 1 1 37 Кольцо стопорное 38 Шатун прицепной 39 Шпилька 40 Кольцо стопорное 41 Ось рукояти 42 Рукоять соединительная часть 43 Кольцо уплотнительное круглое 44 Бак масляный 45 Кольцо уплотнительное круглое 46 Кольцо установочное 47 Цилиндр Кол во 6 2 2 2 1 1 2 1 2 1 1 49 Поршень 50 Седло клапана 51 Кольцо уплотнительное круглое 52 Шток выпускного клапана 1 53 Рукоять выпускного клапана 54 Штифт 55 Крюк цепной 1 1 56 Цепь 57 Опора рукояти 58 Кольцо 59 Палец 60 Рукоять 61 Накладка на рукоять 62 Ось рукояти 1 2 1 1 1 1 1 1 1 1 1 63 Кольцо уплотнительное круглое 64 Кольцо упорное 65 Кольцо уплотнительное 66 Кольцо упорное пружинное 2 67 Винт 1 1 70 Шток поршневой 71 Пыпнник Кольцо уплотнительное 72 У сечение 73 Винт 1 1 1 1 1 1
