6

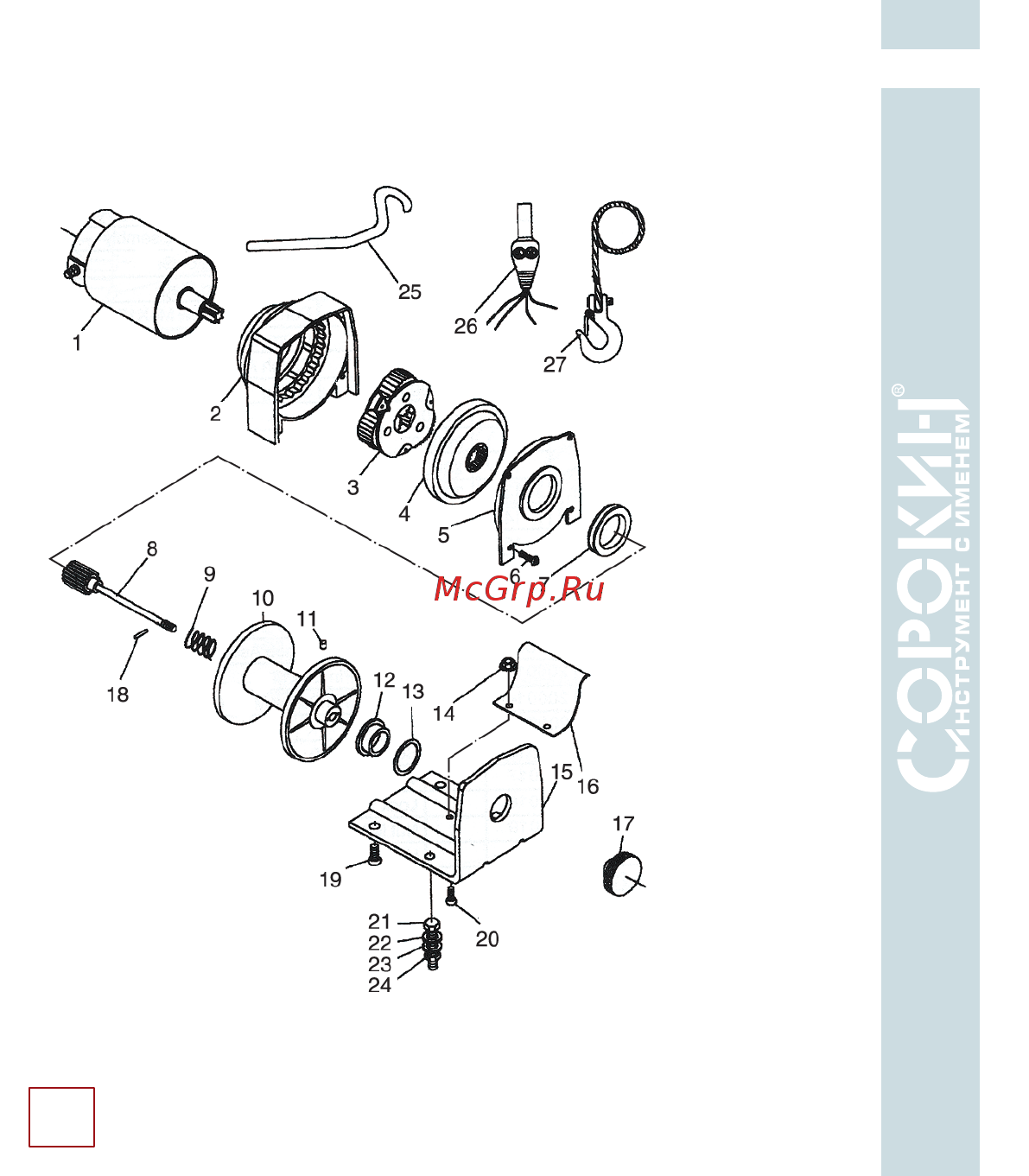

Рисунок 1 – Устройство изделия
УСТРОЙСТВО ИЗДЕЛИЯ
1. Электромотор 12 В
2. Корпус редуктора
3. Планетарные
шестерни в сборе
4. Крышка редуктора
5. Кронштейн
редуктора
6. Винт М4×12
7. Опорное кольцо
8. Вал шестерня
9. Прижимная
пружина
10. Барабан
11. Винт М5×5
12. Втулка
13. Уплотнительное
кольцо
14. Гайка М5
15. Кронштейн
16. Тросовый зажим
17. Маховик
свободного хода
18. Штифт 2,5×14
19. Винт М6×16
20. Винт
21. Винт М8×30
22. Шайба Ø 8
23. Гровер Ø 8
24. Гайка М8
25. Кабель
26. Пульт управления
27. Крюк с тросом
