Hyundai H-CCR8088 Silver [9/22] Подключение парковочного провода

26 27

Установка/Подключение Управление устройством

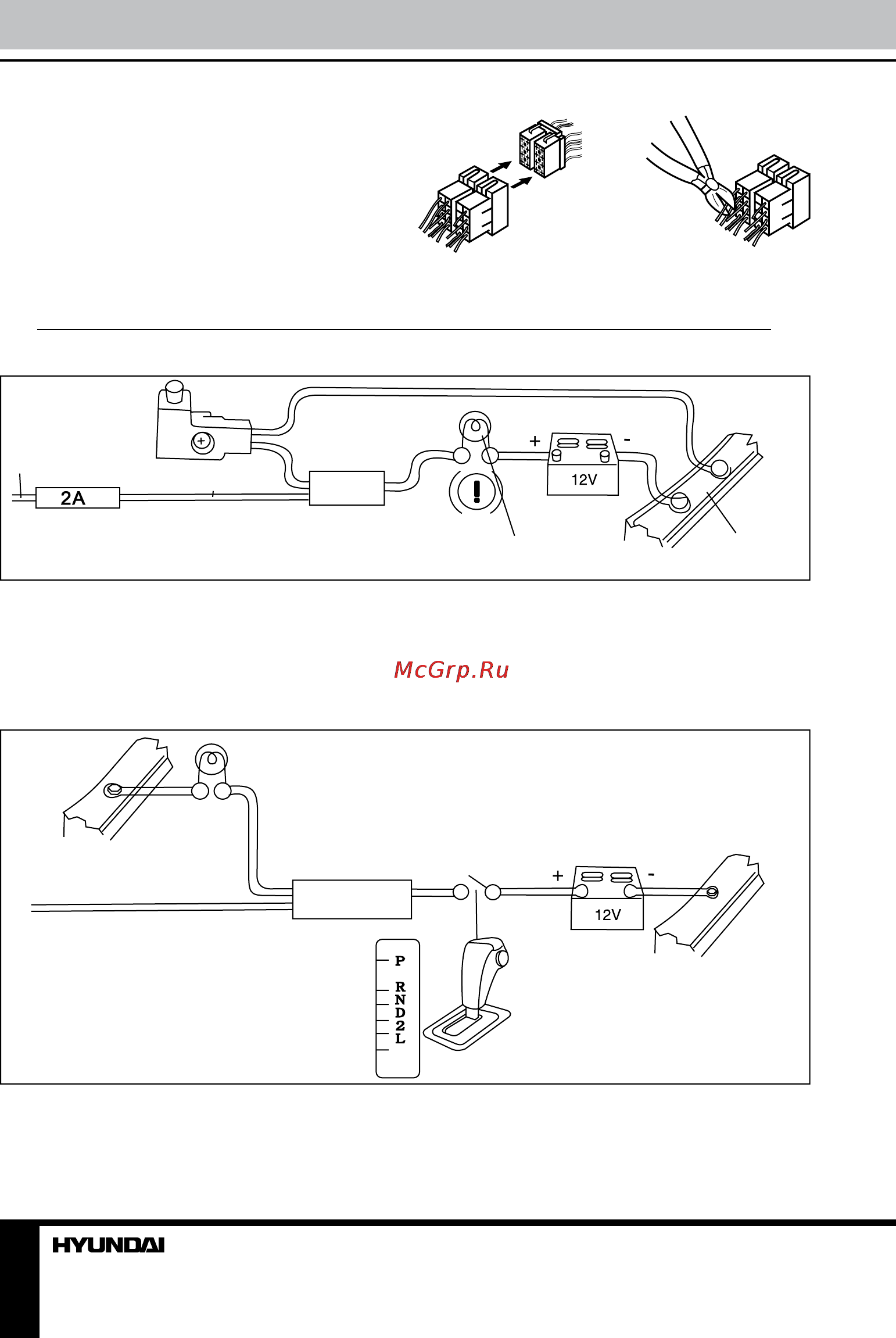

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как

показано на рисунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед

подключением, неправильное подключение

может привести к повреждениям изделия.

Обрежьте разъем, подключите цветные

Подключение парковочного провода

Контакт

парковочного

тормоза

Световой индикатор

ручного тормоза

Кузов

Аккумулятор

Фиолетовый провод

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения

на дисплее будет зависеть от движения автомобиля. Когда автомобиль движется вперед,

при воспроизведении видео на дисплее отобразится предупредительная надпись, картинка

будет отсутствовать; это позволит водителю не отвлекаться от управления автомобилем.

Подключение провода фонаря заднего хода (для работы камеры заднего вида)

Кузов

Провод камеры заднего вида

Фонарь заднего хода

Коробка передач

Розовый провод

Аккумулятор

Если к входу для камеры данного устройства подключена камера заднего вида, при

движении автомобиля задним ходом устройство автоматически переключится на изображе-

ние с камеры. При окончании движения задним ходом устройство вернется в исходный режим.

головки разъема к шнуру питания батареи в

соответствии с приведенной таблицей.
