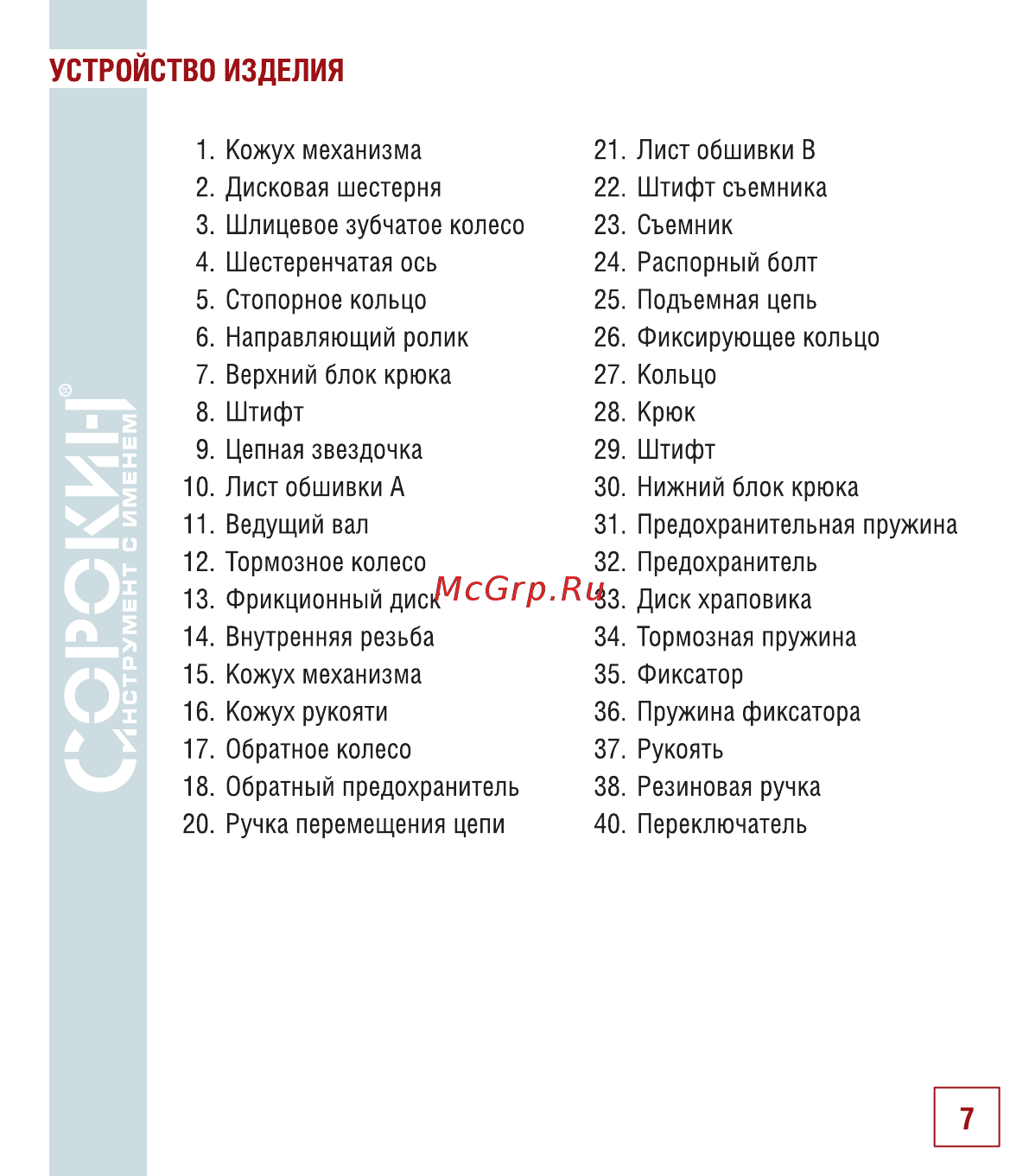

УСТРОЙСТВО ИЗДЕЛИЯ 1 Кожух механизма 21 Лист обшивки В 2 Дисковая шестерня 22 Штифт съемника 3 Шлицевое зубчатое колесо 23 Съемник 4 Шестеренчатая ось 24 Распорный болт 5 Стопорное кольцо 25 Подъемная цепь 6 Направляющий ролик 26 Фиксирующее кольцо 7 Верхний блок крюка 27 Кольцо 8 Штифт 28 Крюк 9 Цепная звездочка 29 Штифт 10 Лист обшивки А 30 Нижний блок крюка 11 Ведущий вал 31 Предохранительная пружина 12 Тормозное колесо 32 Предохранитель 13 Фрикционный диск 33 Диск храповика 14 Внутренняя резьба 34 Тормозная пружина 15 Кожух механизма 35 Фиксатор 16 Кожух рукояти 36 Пружина фиксатора 17 Обратное колесо 37 Рукоять 18 Обратный предохранитель 38 Резиновая ручка 20 Ручка перемещения цепи 40 Переключатель 7
