Сорокин 4.320 [7/18] Устройство изделия
![Сорокин 4.320 [7/18] Устройство изделия](/views2/1212793/page7/bg7.png)
6
1. Подъёмная цепь
2. Правая накладная пластина
3. Распорка А
4. Цепное колесо
5. Ведущий вал
6. Шлицевое зубчатое колесо
7. Шестеренчатая ось
8. Зубчатое колесо
9. Приводное колесо
10. Основание тормозного узла
11. Фрикционный диск
12. Ролик
13. Обойма подшипника
14. Храповик
15. Ручная цепь
16. Пружина собачки
УСТРОЙСТВО ИЗДЕЛИЯ

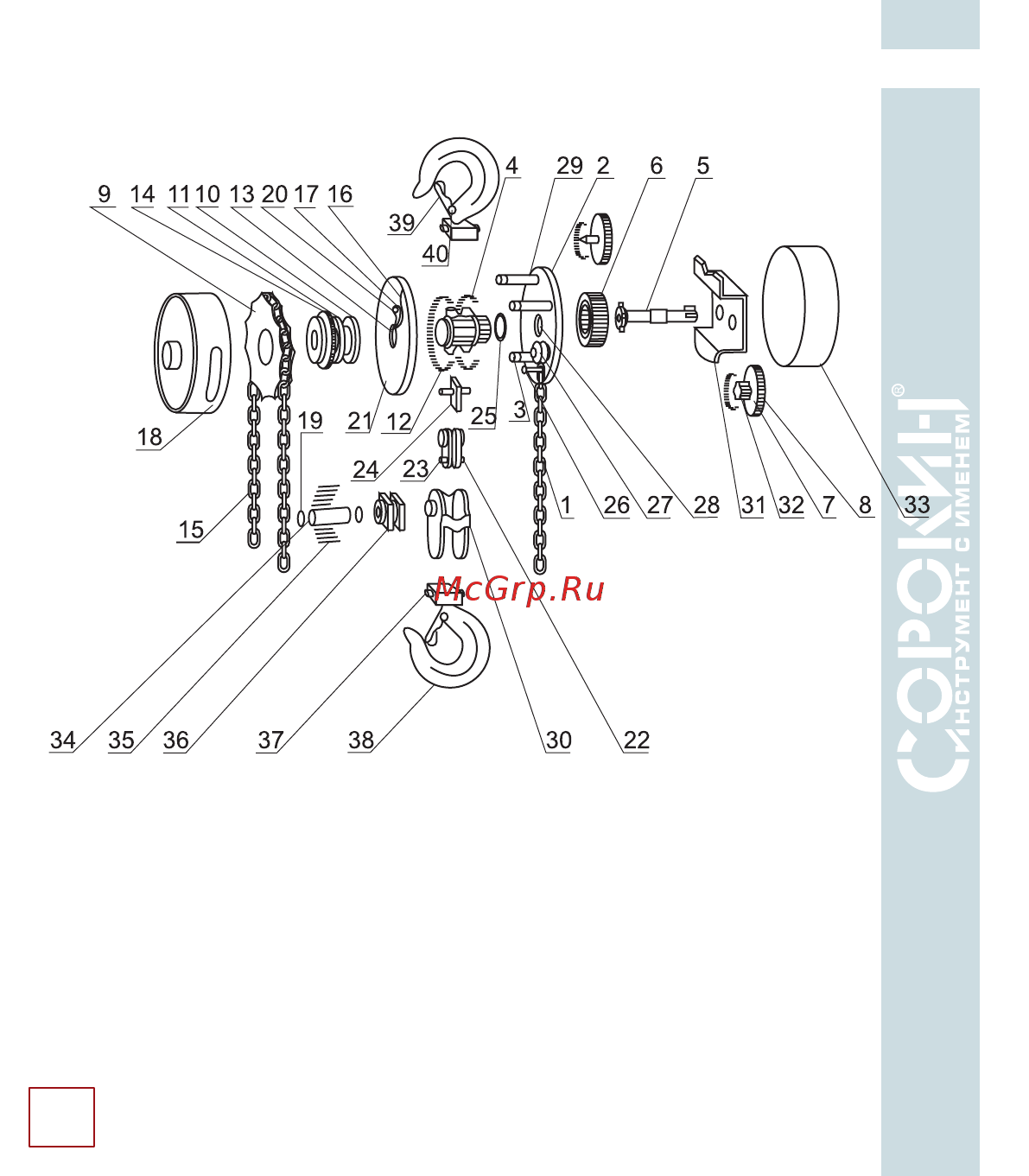

Рисунок 1 – Устройство тали
