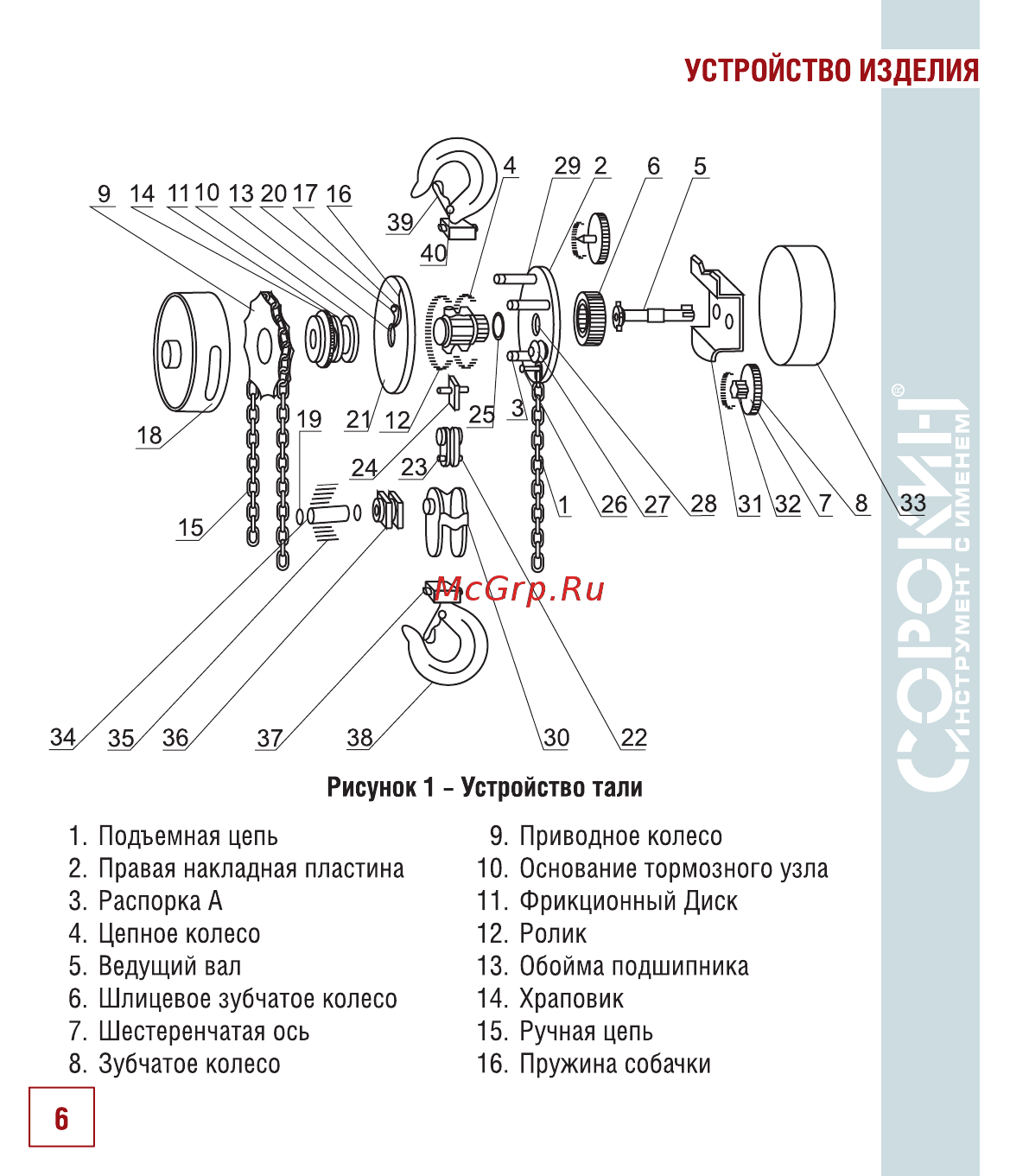

УСТРОЙСТВО ИЗДЕЛИЯ Рисунок 1 Устройство тали 1 Подъемная цепь 2 Правая накладная пластина 3 Распорка А 4 Цепное колесо 5 Ведущий вал 6 Шлицевое зубчатое колесо 7 Шестеренчатая ось 8 Зубчатое колесо 6 9 Приводное колесо 10 Основание тормозного узла 11 Фрикционный Диск 12 Ролик 13 Обойма подшипника 14 Храповик 15 Ручная цепь 16 Пружина собачки
