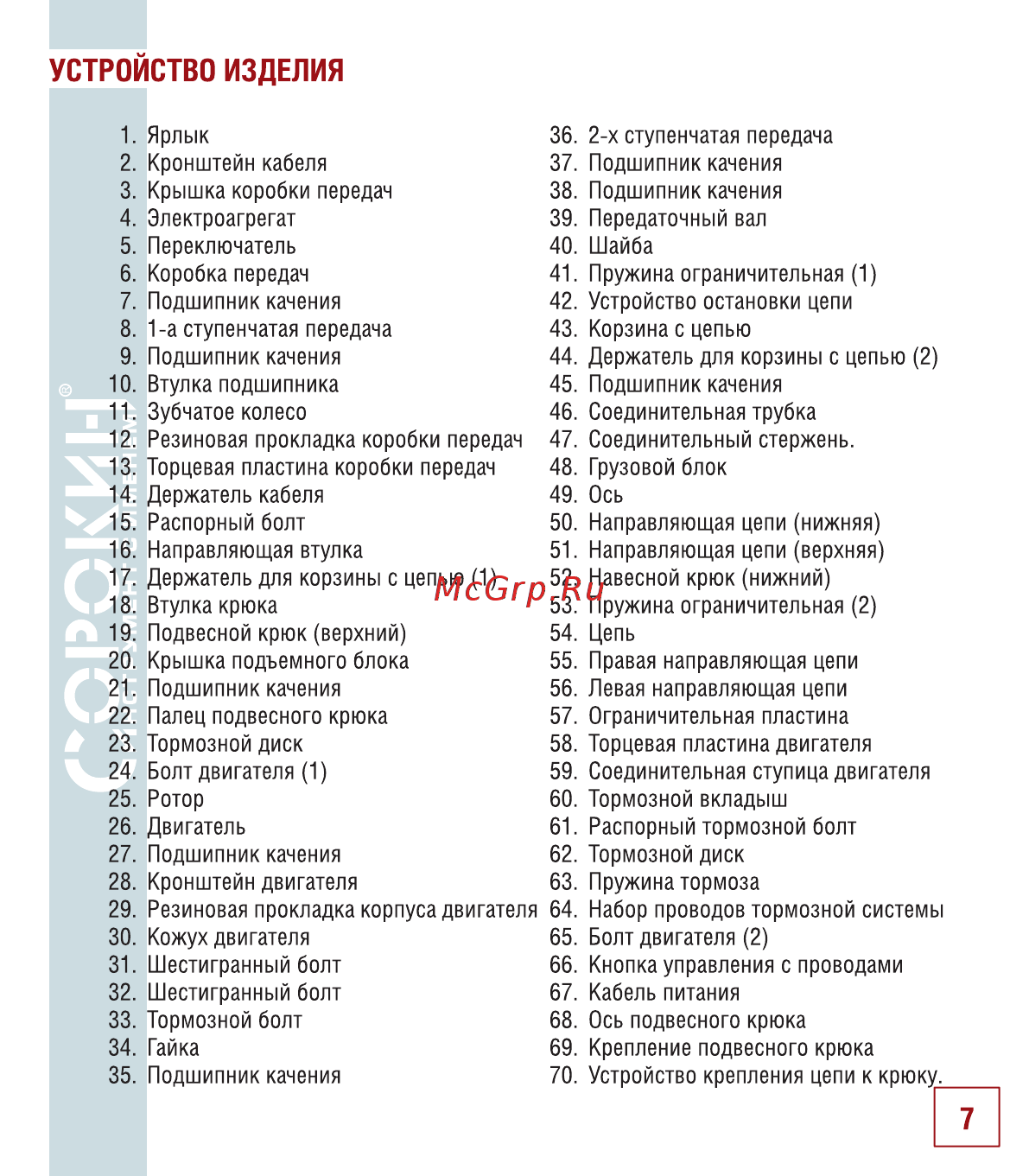

УСТРОЙСТВО ИЗДЕЛИЯ 1 Ярлык 2 Кронштейн кабеля 3 Крышка коробки передач 4 Электроагрегат 5 Переключатель 6 Коробка передач 7 Подшипник качения 8 1 а ступенчатая передача 9 Подшипник качения 10 Втулка подшипника 11 Зубчатое колесо 12 Резиновая прокладка коробки передач 13 Торцевая пластина коробки передач 14 Держатель кабеля 15 Распорный болт 16 Направляющая втулка 17 Держатель для корзины с цепью 1 18 Втулка крюка 19 Подвесной крюк верхний 20 Крышка подъемного блока 21 Подшипник качения 22 Палец подвесного крюка 23 Тормозной диск 24 Болт двигателя 1 25 Ротор 26 Двигатель 27 Подшипник качения 28 Кронштейн двигателя 29 Резиновая прокладка корпуса двигателя 30 Кожух двигателя 31 Шестигранный болт 32 Шестигранный болт 33 Тормозной болт 34 Гайка 35 Подшипник качения 36 2 х ступенчатая передача 37 Подшипник качения 38 Подшипник качения 39 Передаточный вал 40 Шайба 41 Пружина ограничительная 1 42 Устройство остановки цепи 43 Корзина с цепью 44 Держатель для корзины с цепью 2 45 Подшипник качения 46 Соединительная трубка 47 Соединительный стержень 48 Грузовой блок 49 Ось 50 Направляющая цепи нижняя 51 Направляющая цепи верхняя 52 Навесной крюк нижний 53 Пружина ограничительная 2 54 Цепь 55 Правая направляющая цепи 56 Левая направляющая цепи 57 Ограничительная пластина 58 Торцевая пластина двигателя 59 Соединительная ступица двигателя 60 Тормозной вкладыш 61 Распорный тормозной болт 62 Тормозной диск 63 Пружина тормоза 64 Набор проводов тормозной системы 65 Болт двигателя 2 66 Кнопка управления с проводами 67 Кабель питания 68 Ось подвесного крюка 69 Крепление подвесного крюка 70 Устройство крепления цепи к крюку 7
