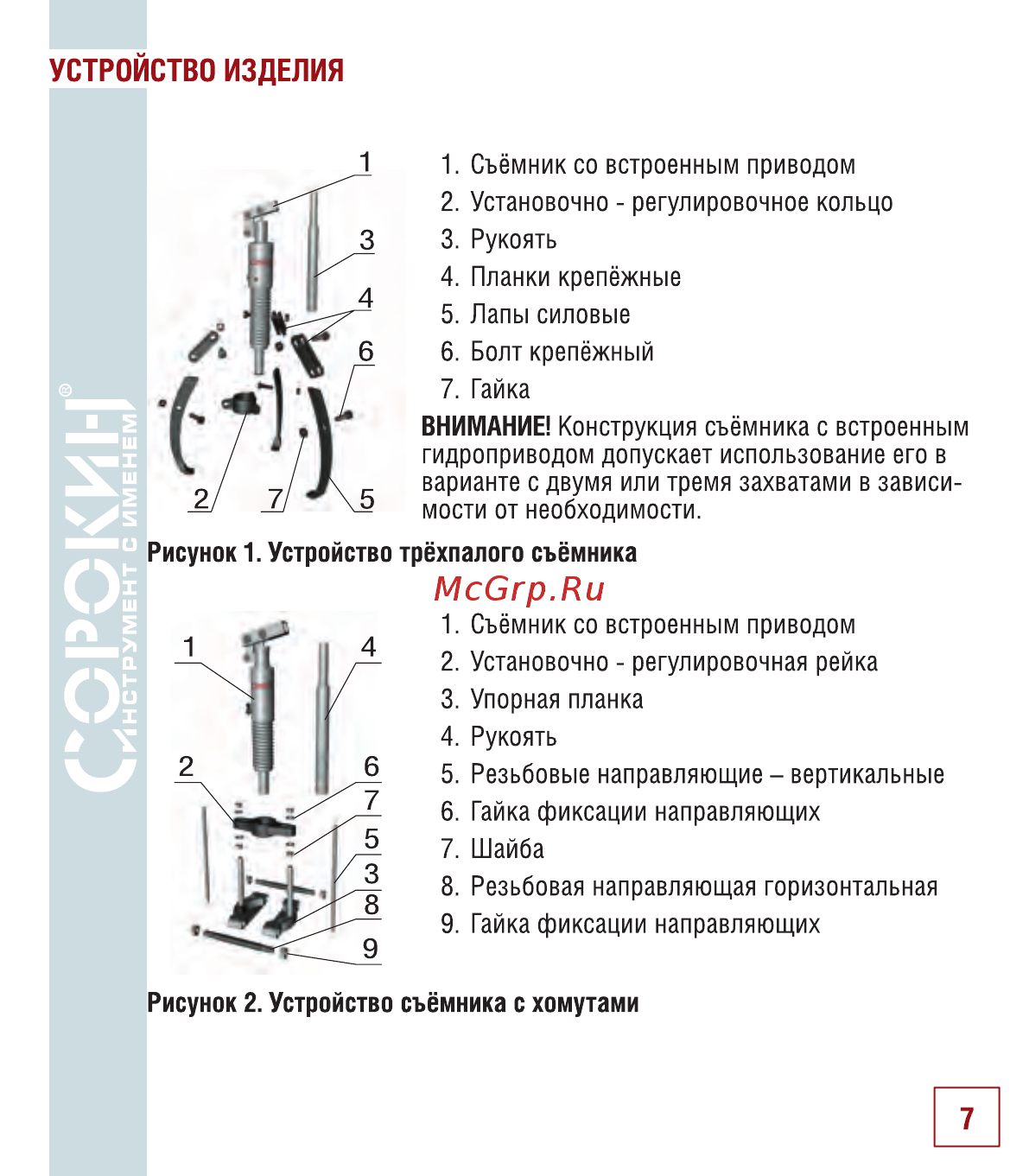

УСТРОЙСТВО ИЗДЕЛИЯ 1 Съёмник со встроенным приводом 2 Установочно регулировочное кольцо 3 Рукоять 4 Планки крепёжные 5 Лапы силовые 6 Болт крепёжный 7 Гайка ВНИМАНИЕ Конструкция съёмника с встроенным гидроприводом допускает использование его в варианте с двумя или тремя захватами в зависи мости от необходимости Рисунок 1 Устройство трёхпалого съёмника 1 Съёмник со встроенным приводом 2 Установочно регулировочная рейка 3 Упорная планка 4 Рукоять 5 Резьбовые направляющие вертикальные 6 Гайка фиксации направляющих 7 Шайба 8 Резьбовая направляющая горизонтальная 9 Гайка фиксации направляющих Рисунок 2 Устройство съёмника с хомутами 7
