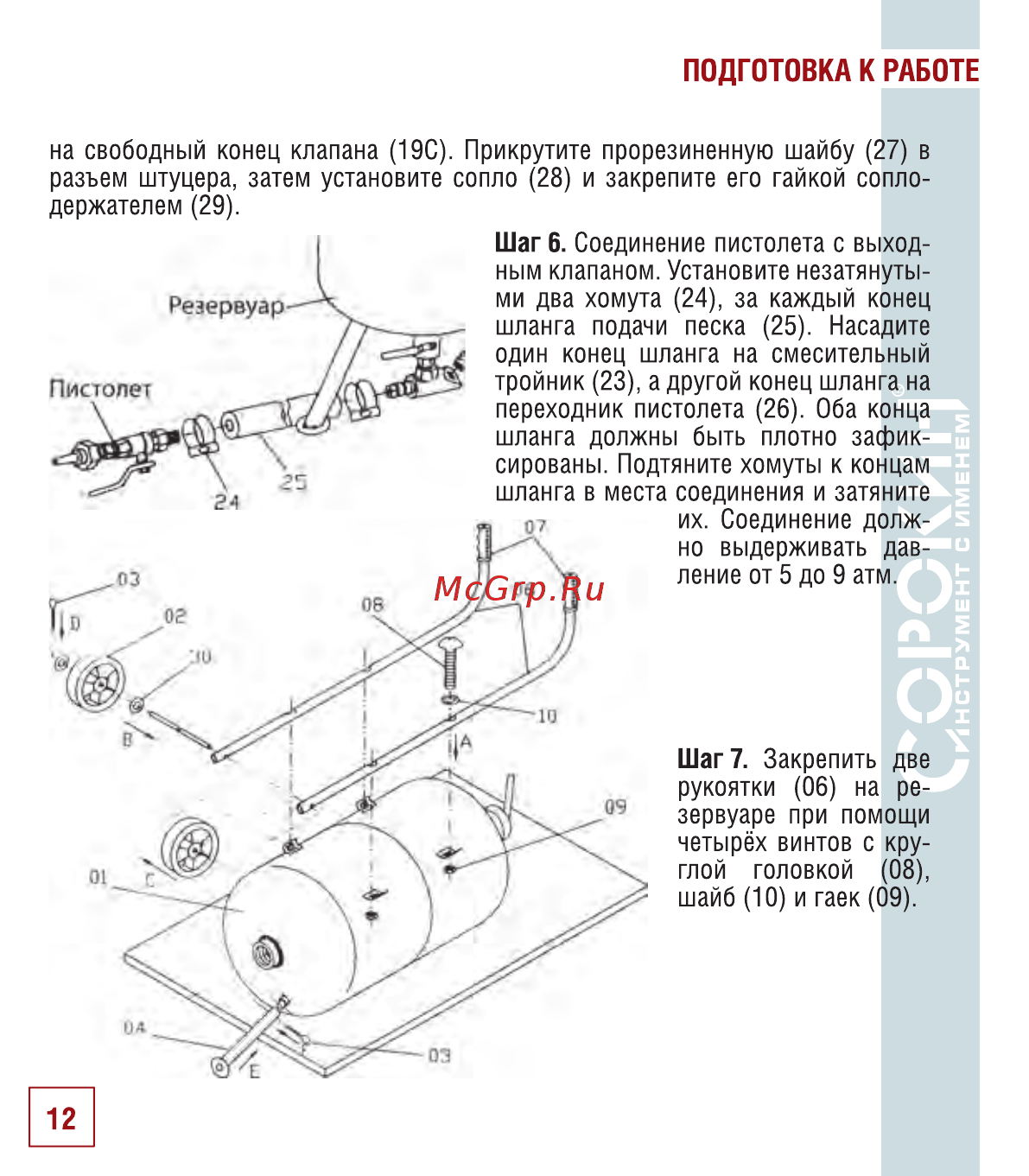

ПОДГОТОВКА К РАБОТЕ на свободный конец клапана 19С Прикрутите прорезиненную шайбу 27 в разъем штуцера затем установите сопло 28 и закрепите его гайкой соплодержателем 29 Шаг 6 Соединение пистолета с выход ным клапаном Установите незатянуты ми два хомута 24 за каждый конец шланга подачи песка 25 Насадите один конец шланга на смесительный тройник 23 а другой конец шланга на переходник пистолета 26 Оба конца шланга должны быть плотно зафик сированы Подтяните хомуты к концам шланга в места соединения и затяните их Соединение долж но выдерживать дав ление от 5 до 9 атм Шаг 7 Закрепить две рукоятки 06 на ре зервуаре при помощи четырёх винтов с кру глой головкой 08 шайб 10 и гаек 09 12
