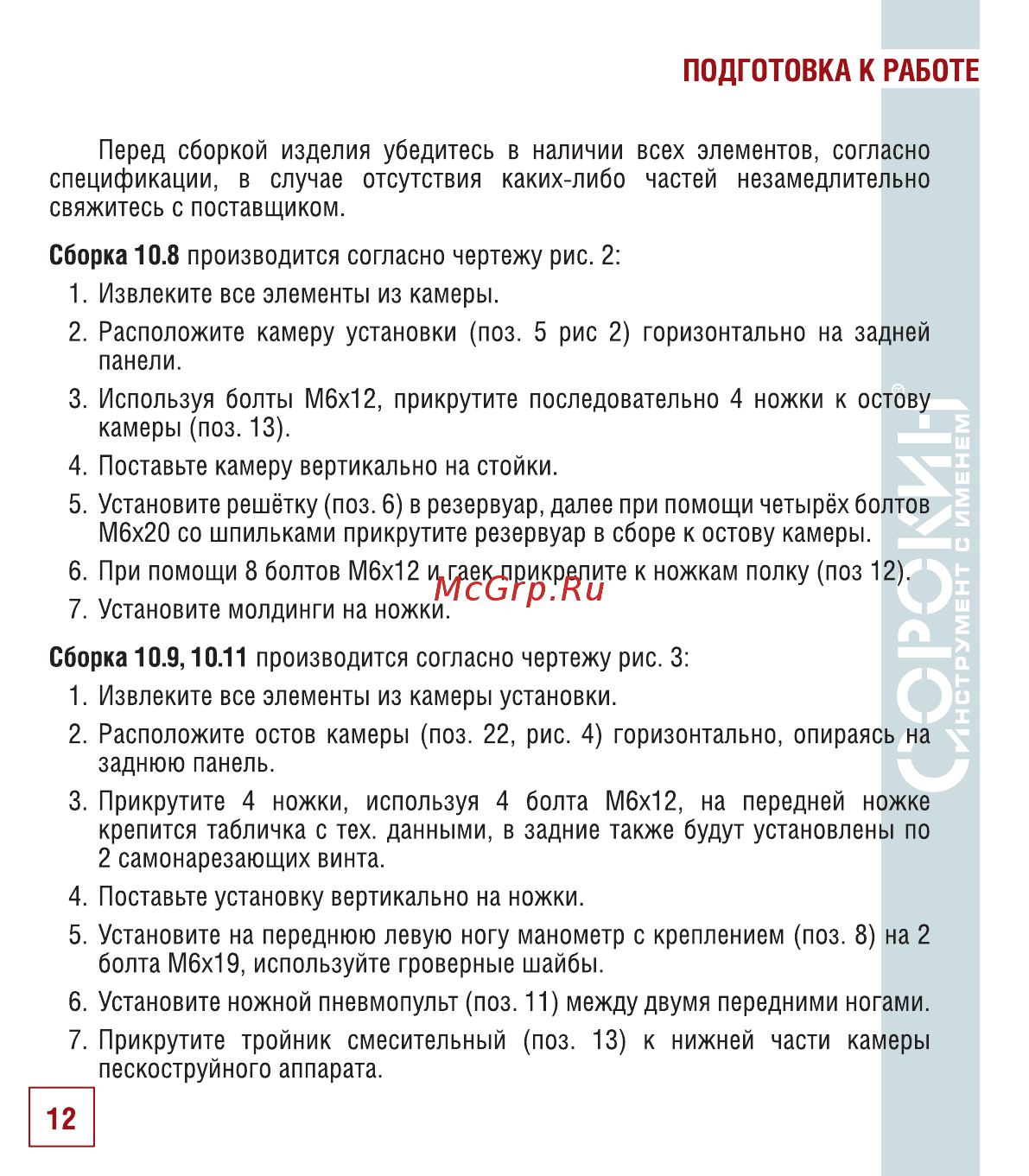

ПОДГОТОВКА К РАБОТЕ Перед сборкой изделия убедитесь в наличии всех элементов согласно спецификации в случае отсутствия каких либо частей незамедлительно свяжитесь с поставщиком Сборка 10 8 производится согласно чертежу рис 2 1 Извлеките все элементы из камеры 2 Расположите камеру установки поз 5 рис 2 горизонтально на задней панели 3 Используя болты М6х12 прикрутите последовательно 4 ножки к остову камеры поз 13 4 Поставьте камеру вертикально на стойки 5 Установите решётку поз 6 в резервуар далее при помощи четырёх болтов М6х20 со шпильками прикрутите резервуар в сборе к остову камеры 6 При помощи 8 болтов М6х12 и гаек прикрепите к ножкам полку поз 12 7 Установите молдинги на ножки Сборка 10 9 10 11 производится согласно чертежу рис 3 1 Извлеките все элементы из камеры установки 2 Расположите остов камеры поз 22 рис 4 горизонтально опираясь на заднюю панель 3 Прикрутите 4 ножки используя 4 болта М6х12 на передней ножке крепится табличка с тех данными в задние также будут установлены по 2 самонарезающих винта 4 Поставьте установку вертикально на ножки 5 Установите на переднюю левую ногу манометр с креплением поз 8 на 2 болта М6х19 используйте гроверные шайбы 6 Установите ножной пневмопульт поз 11 между двумя передними ногами 7 Прикрутите тройник смесительный поз 13 к нижней части камеры пескоструйного аппарата 12
