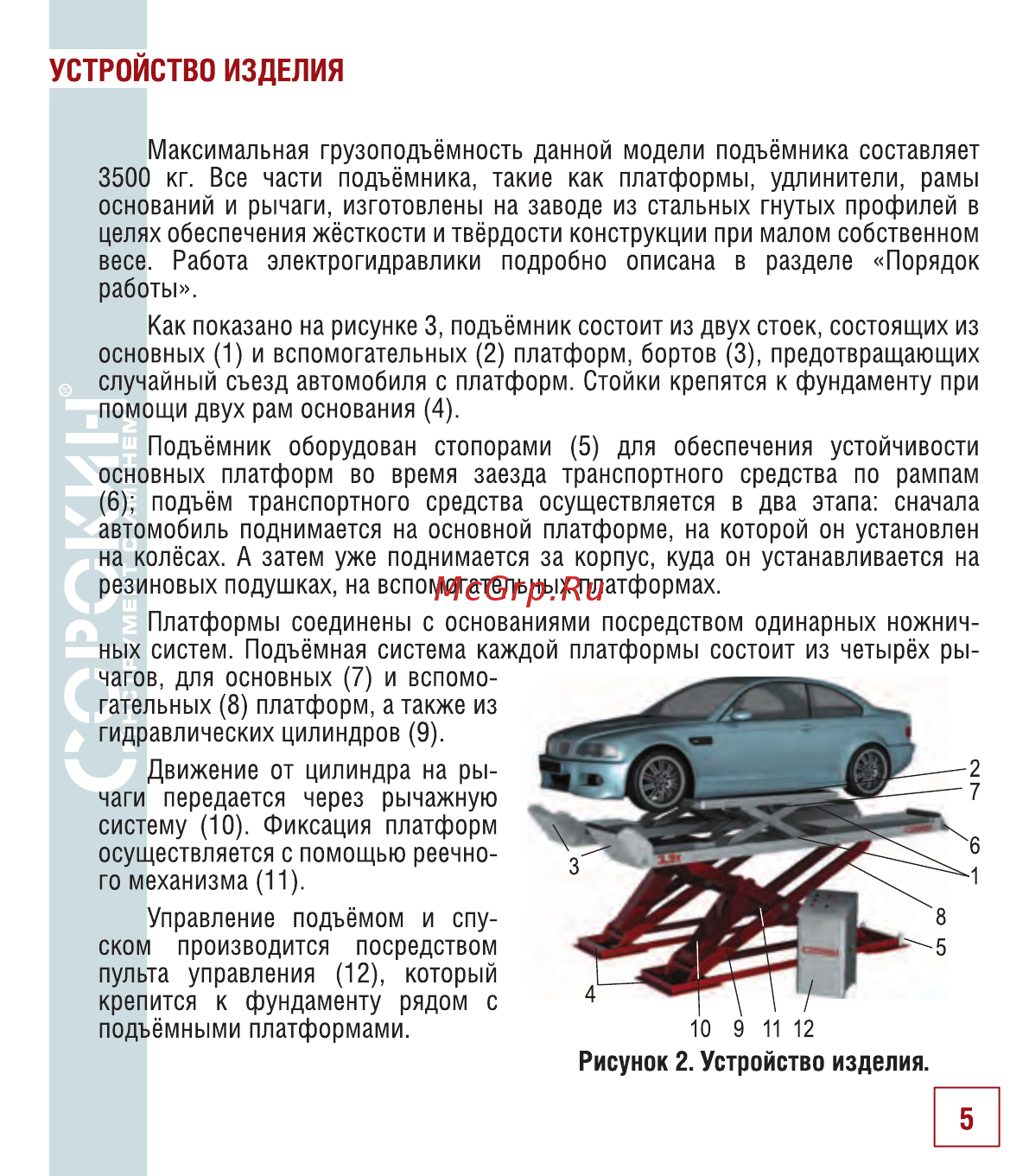

УСТРОЙСТВО ИЗДЕЛИЯ Максимальная грузоподъёмность данной модели подъёмника составляет 3500 кг Все части подъёмника такие как платформы удлинители рамы оснований и рычаги изготовлены на заводе из стальных гнутых профилей в целях обеспечения жёсткости и твёрдости конструкции при малом собственном весе Работа электрогидравлики подробно описана в разделе Порядок работы Как показано на рисунке 3 подъёмник состоит из двух стоек состоящих из основных 1 и вспомогательных 2 платформ бортов 3 предотвращающих случайный съезд автомобиля с платформ Стойки крепятся к фундаменту при помощи двух рам основания 4 Подъёмник оборудован стопорами 5 для обеспечения устойчивости основных платформ во время заезда транспортного средства по рампам 6 подъём транспортного средства осуществляется в два этапа сначала автомобиль поднимается на основной платформе на которой он установлен на колёсах А затем уже поднимается за корпус куда он устанавливается на резиновых подушках на вспомогательных платформах Платформы соединены с основаниями посредством одинарных ножнич ных систем Подъёмная система каждой платформы состоит из четырёх ры чагов для основных 7 и вспомо гательных 8 платформ а также из гидравлических цилиндров 9 Движение от цилиндра на ры чаги передается через рычажную систему 10 Фиксация платформ осуществляется с помощью реечно го механизма 11 Управление подъёмом и спу ском производится посредством пульта управления 12 который крепится к фундаменту рядом с подъёмными платформами Рисунок 2 Устройство изделия 5
