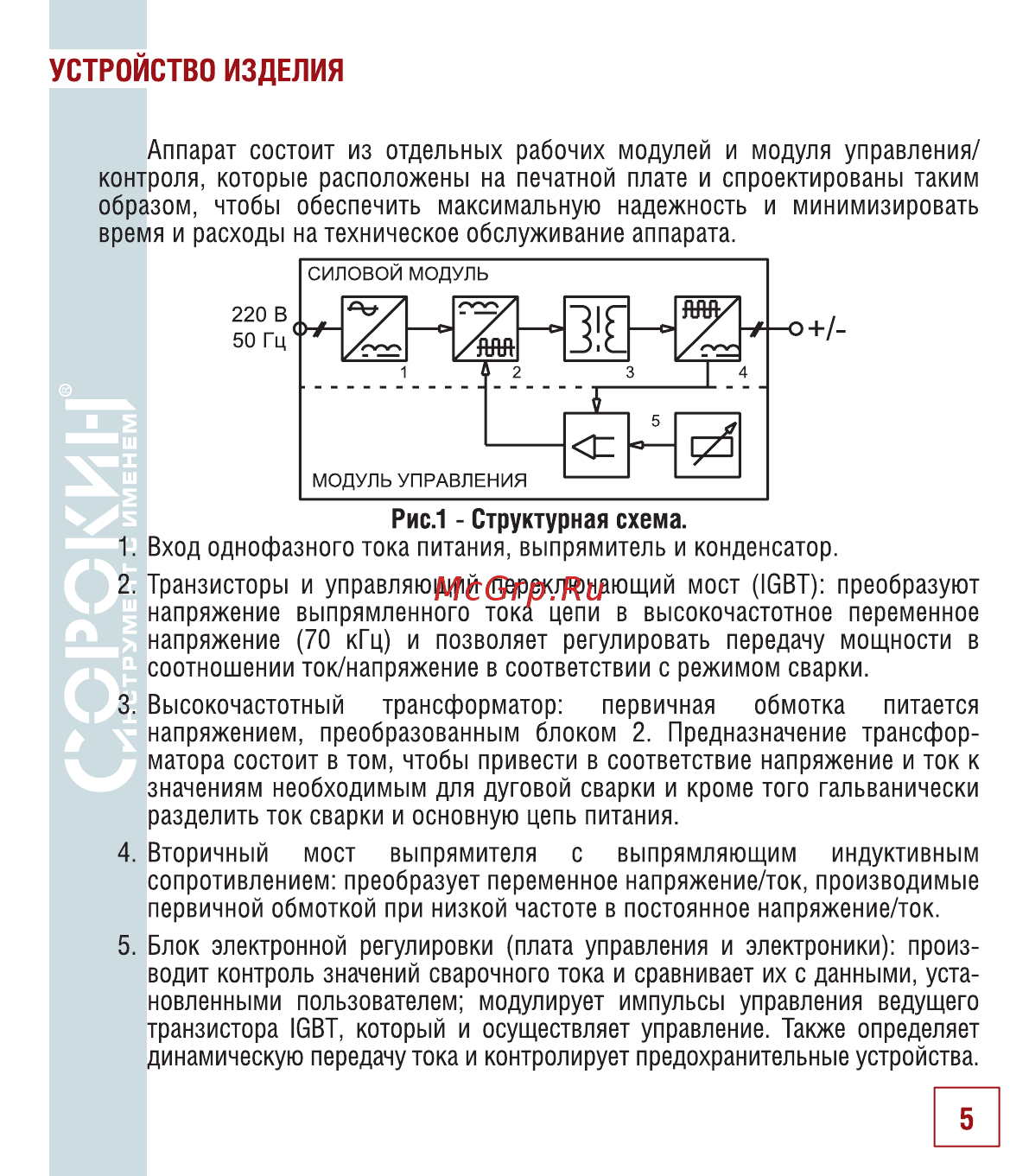

УСТРОЙСТВО ИЗДЕЛИЯ Аппарат состоит из отдельных рабочих модулей и модуля управления контроля которые расположены на печатной плате и спроектированы таким образом чтобы обеспечить максимальную надежность и минимизировать время и расходы на техническое обслуживание аппарата Рис 1 Структурная схема 1 Вход однофазного тока питания выпрямитель и конденсатор 2 Транзисторы и управляющий переключающий мост ЮВТ преобразуют напряжение выпрямленного тока цепи в высокочастотное переменное И напряжение 70 кГц и позволяет регулировать передачу мощности в соотношении ток напряжение в соответствии с режимом сварки 3 Высокочастотный трансформатор первичная обмотка питается напряжением преобразованным блоком 2 Предназначение трансфор матора состоит в том чтобы привести в соответствие напряжение и ток к значениям необходимым для дуговой сварки и кроме того гальванически разделить ток сварки и основную цепь питания 4 Вторичный мост выпрямителя с выпрямляющим индуктивным сопротивлением преобразует переменное напряжение ток производимые первичной обмоткой при низкой частоте в постоянное напряжение ток 5 Блок электронной регулировки плата управления и электроники произ водит контроль значений сварочного тока и сравнивает их с данными уста новленными пользователем модулирует импульсы управления ведущего транзистора ЮВТ который и осуществляет управление Также определяет динамическую передачу тока и контролирует предохранительные устройства 5
