УСТРОЙСТВО ИЗДЕЛИЯ

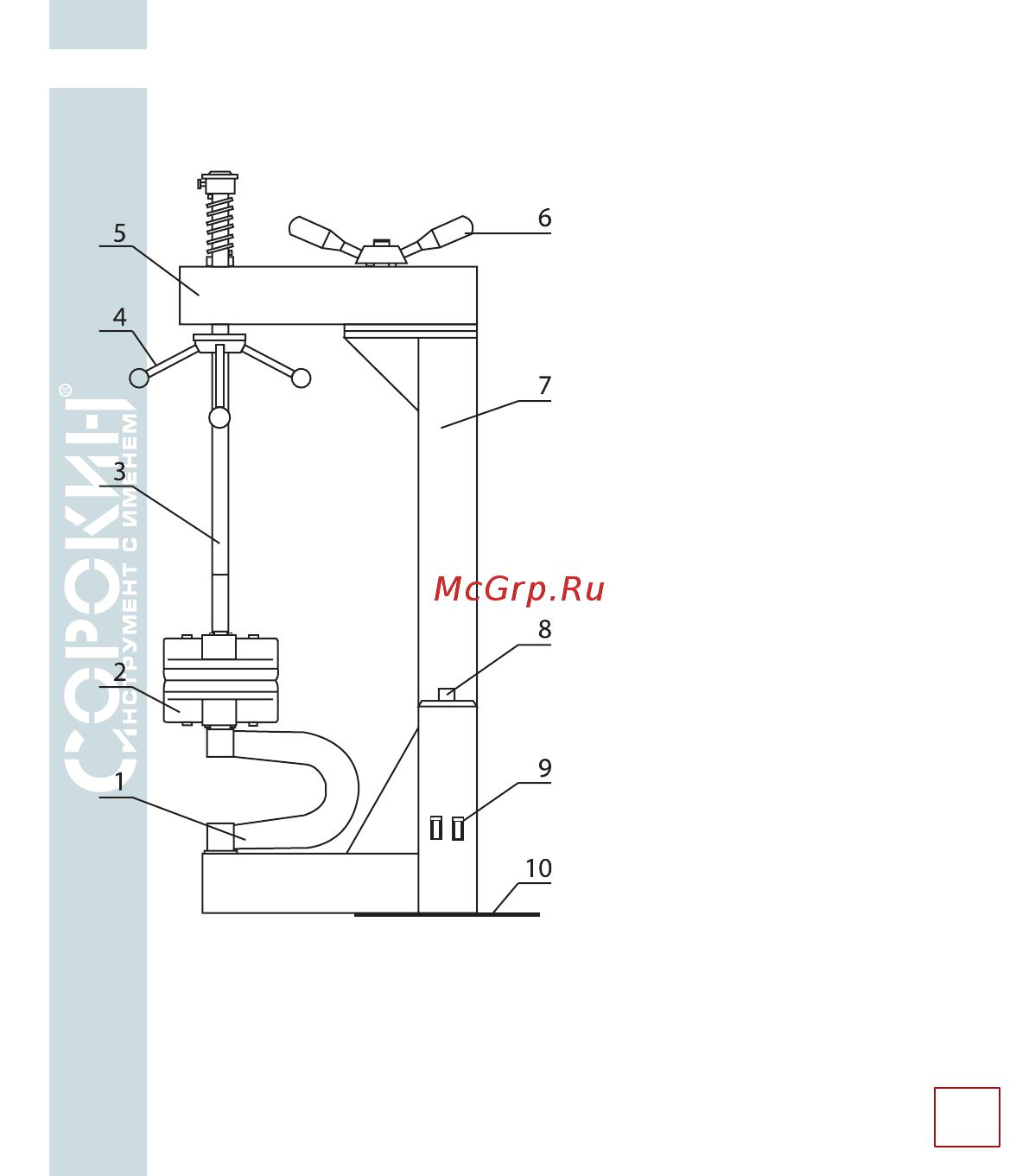

Рисунок 1 – Устройство вулканизатора 15.67

1. U-образная стойка

2. Нагревающая головка

3. Прижимной винт

4. Рукоятка для регулирования

усилия

5. Поворотная головка

6. Прижимная рукоятка

7. Корпус установки

8. Термоконтроллер

9. Выключатель питания

10. Опорная плита
