ВСТАНОВЛЕННЯ ТА ПІДКЛЮЧЕННЯ

Цей розділ призначений для кваліфікованих фахівців і містить інструкції з вста-

новлення та обслуговування варильних поверхонь відповідно до діючих норм без-

пеки.

Перед будь-якими роботами по налагодженню, обслугову-

ванню і т.п. відключіть варильну поверхню від електричної

мережі!

ВСТАНОВЛЕННЯ ВАРИЛЬНОЇ ПОВЕРХНІ

Електричні варильні поверхні PYRAMIDA мають теплоізоляцію відповідно стандар-

ту EN 60 335 2-6. Тому Ваша варильна поверхня може бути встановлена таким

чином, що з одної сторони біля неї може знаходитися шафа чи інший елемент ме-

блів, який вище за неї.

Дану варильну поверхню необхідно встановлювати на аб-

солютно рівну поверхню.

Будь-яке пошкодження, викликане її неправильним розта-

шу-ванням, може змінити її характеристики або пошкодити

експлуатаційним показникам.

Для правильної установки необхідно дотримуватися таких запобіжних заходів:

1. Варильна поверхня може бути встановлена на кухні, в їдальні або в квартирі-студії.

2. Варильна поверхня може бути встановлена в кухонну стільницю достатніх для

цього розмірів, та кухонні меблі, що витримують температуру не менше ніж

100 °С і відповідають вимогам стандарту DIN 68930-2009.

3. Меблі, що перевищують по висоті варильну поверхню, повинні знаходитися на

відстані не менше 110 мм від краю варильної поверхні.

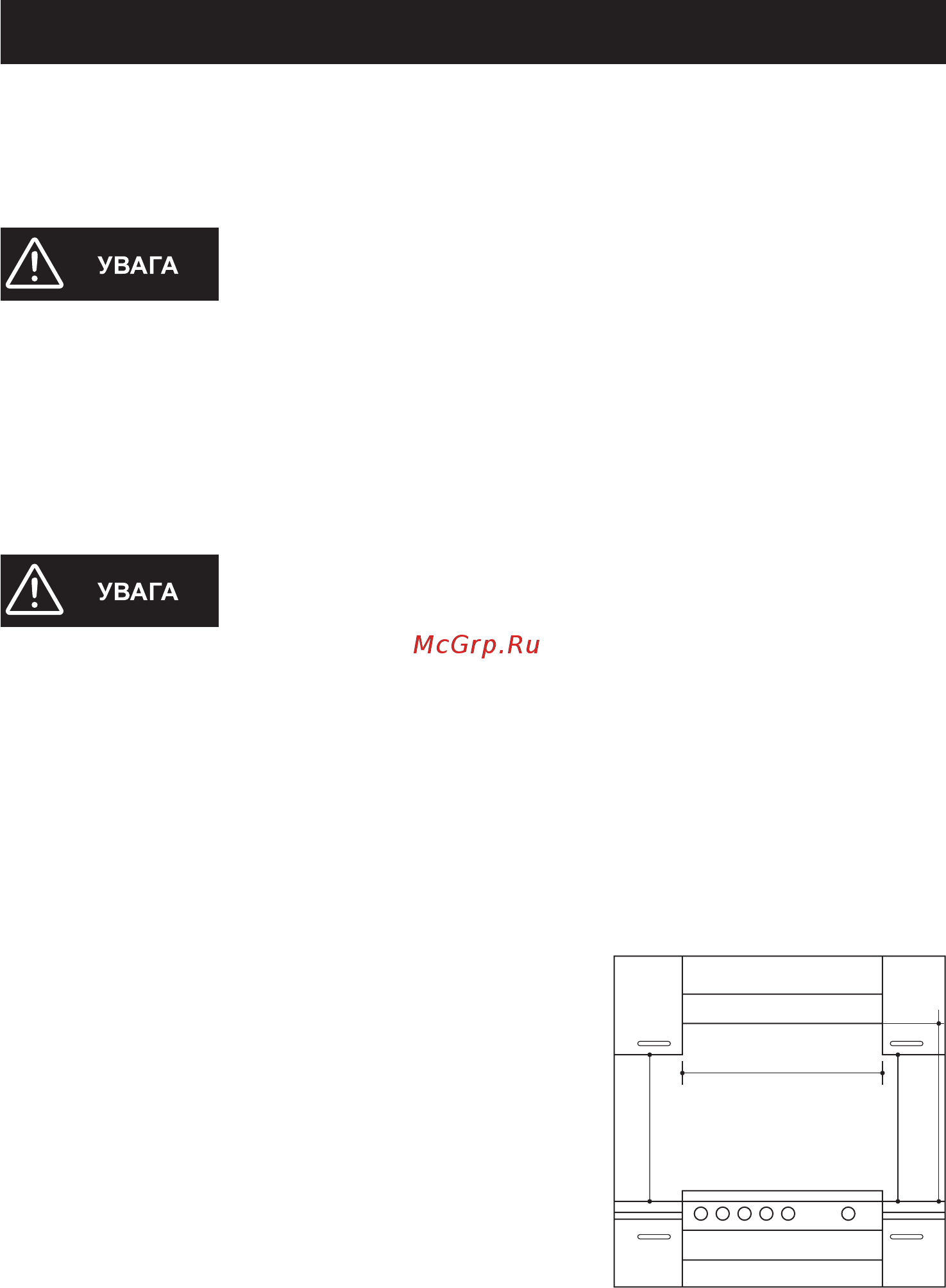

4. Кухонна витяжка має бути встановлена згідно

з її інструкцією по експлуатації, і на відстані не

менше 650 мм від варильної поверхні.

5. Шафи, розташовані поруч з витяжкою, розмі-

щують на висоті не менше 420 мм від країв ва-

рильної поверхні.

6. При встановленні варильної поверхні під наві-

сною шафою, відстань між ними повинна бути

не менше 760 мм.

Розміри отвору для вбудовування варильної

поверхні повинні відповідати розмірами, вка-

заними на Мал. 2.

Min. 600 mm

ВЫТЯЖКА

Min. 420 mm

Min. 650 mm

Мал. 1
