Gorenje DFP6P2X Инструкция по эксплуатации онлайн

Покрывающая плита микроволновой печки RU

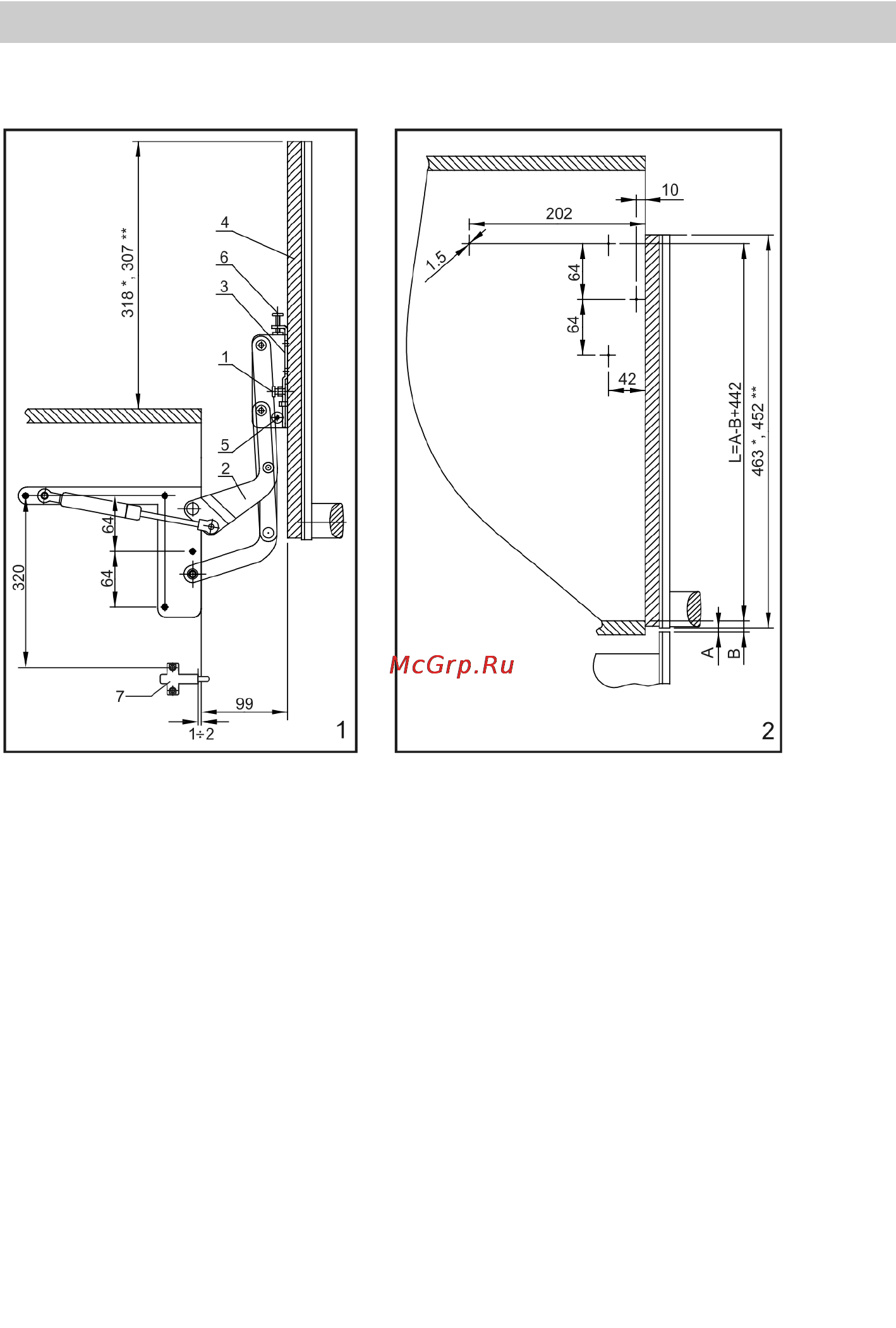

* Ширина: 596 mm ** Ширина: 596 mm

Высота: 463 mm Высота: 452 mm

1 Крепежный болт

2 Подъемный механизм

3 Опора подъемного механизма

4 Покрывающая плита

5 Регулировочный болт по ширине

6 Регулировочный болт по высоте

A Трещина

B Расстояние между нижним кухонным

элементом и днищем верхнего кухонного

элемента

• Нужно отвинтить крепежные болты (1) до последней резьбы.

• Подъемный механизм (2) нужно вытащить из опоры подъемного механизма (3).

• На каждой

стороне кухонного элемента высверлить 4 отверстия Ш 1,5 мм (рисунок 2).

• При помощи приложенных болтов крепить подъемный механизм к высверленным на

кухонном элементе отверстиям - подъемный механизм встроен в воздвинутом положении

(рисунок 1).

• В подъемный механизм (2) в воздвинутом положении установить покрывающую плиту (4),

а именно так, что головка регулировочного болта (5) посаживается в зарубку на опоре

подъемного механизма

(3), в последующем, крепить ее с помощью крепежных болтов (1).

• С помощью регулировочных болтов (5) нужно отрегулировать покрывающую плиту по

ширине, а регулировочными болтами (6) отрегулировать покрывающую плиту по высоте

(трещина A).
