СТР. 2

ОБШИЕ СВЕДЕНИЯ

Усилитель предназначен для усиления телевизионных сигналов МВ

и ДМВ диапазонов. Усилитель может использоваться для

увеличения уровня сигнала от индивидуальной пассивной антенны,

либо в качестве предварительного малошумящего усилителя при

построении сложных систем для приема и обработки

телевизионного сигнала.

Усилитель имеет оригинальный компактный корпус с соединителями

F-типа, что обеспечивает простой и удобный монтаж в разрыв

кабеля. Питание к усилителю подается от стабилизированного

источника питания по коаксиальному кабелю на выходной разъем

через сепаратор. В качестве источника питания может быть

использован адаптер для сети ~220В, USB порт приемного

устройства. Усилитель также может быть запитан по антенному

кабелю от приемного устройства, которое имеет такую функцию.

ВНИМАНИЕ! Усилитель не предназначен для работы в

городских системах коллективного приема и совместно с

активной антенной!

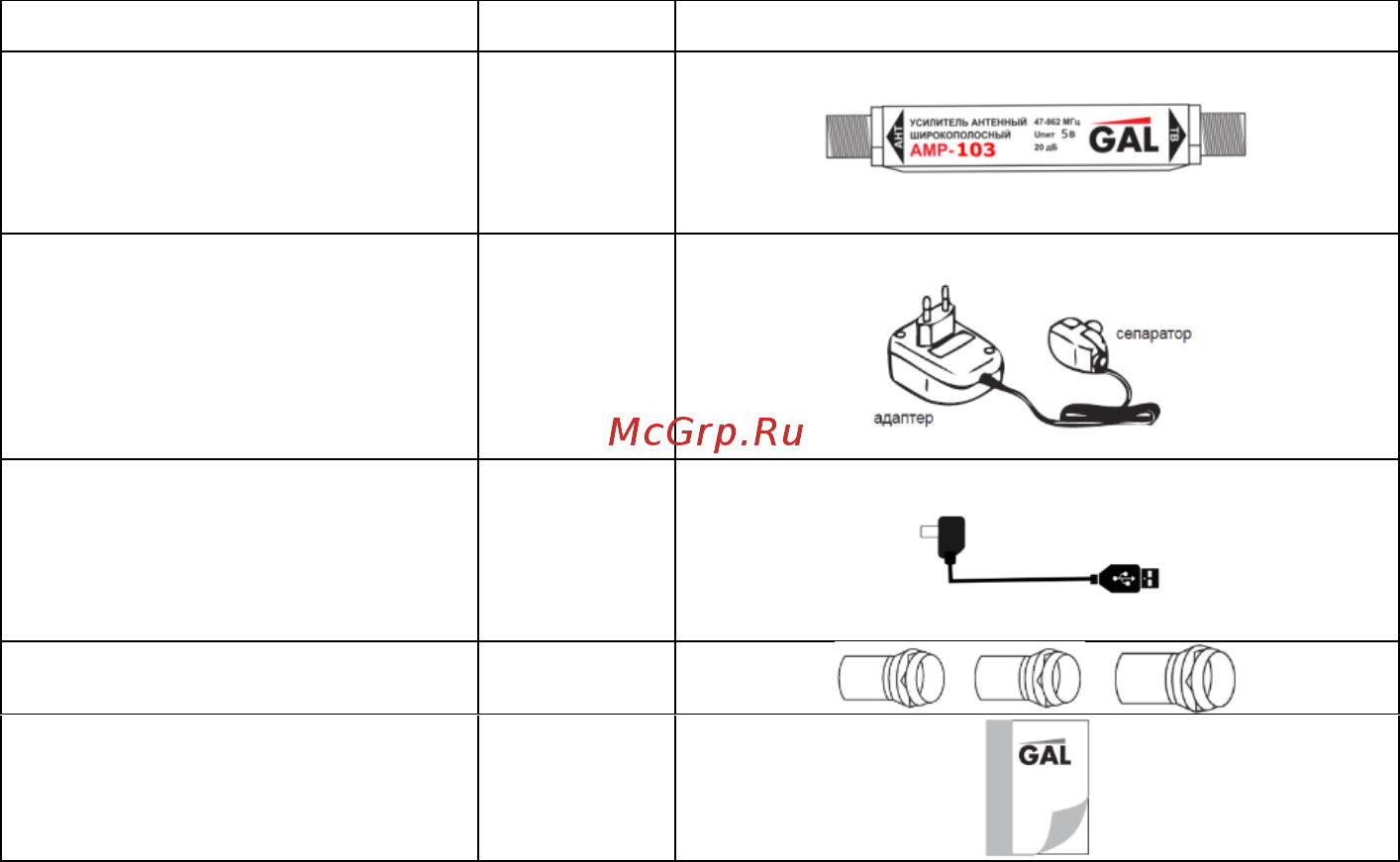

КОМПЛЕКТАЦИЯ

Наименование

К-во


Усилитель

Адаптер питания с

сепаратором

Кабель для

подключения к USB

порту с

сепаратором

F-коннектор

Инструкция

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Вскройте упаковку и убедитесь в комплектности и отсутствии

механических повреждений.

Выберите место установки усилителя, исходя из необходимости

максимальной приближенности к приемной антенне и защиты

усилителя от атмосферных осадков.

В выбранном месте разрежьте антенный кабель. Зачистите места

разреза и наверните на них F-коннекторы.
