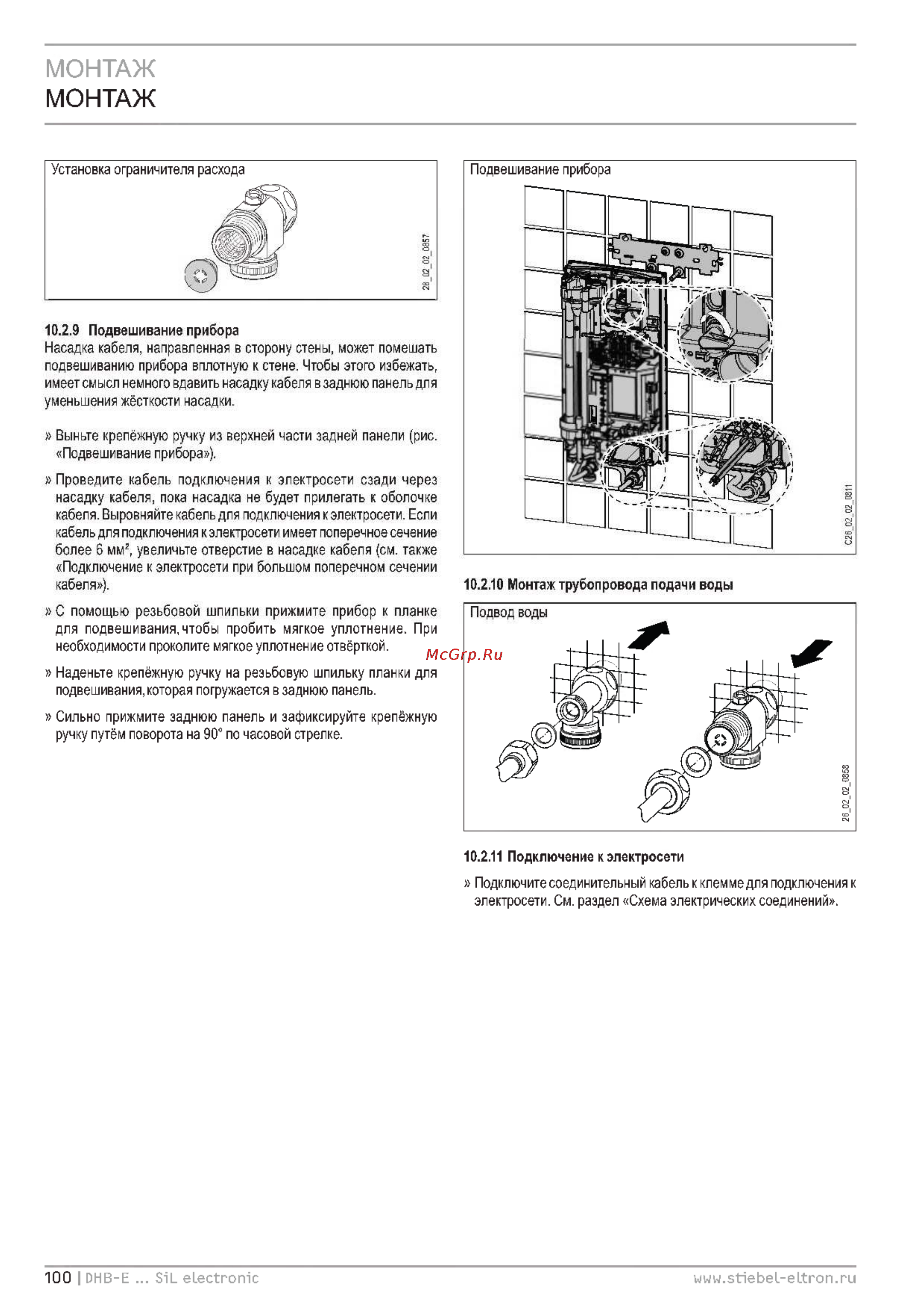

МОНТАЖ МОНТАЖ 10 2 9 Подвешивание прибора Насадка кабеля направленная в сторону стены может помешать подвешиванию прибора вплотную к стене Чтобы этого избежать имеет смысл немного вдавить насадку кабеля в заднюю панель для уменьшения жёсткости насадки Выньте крепёжную ручку из верхней части задней панели рис Подвешивание прибора Проведите кабель подключения к электросети сзади через насадку кабеля пока насадка не будет прилегать к оболочке кабеля Выровняйте кабель для подключения к электросети Если кабель для подключения к электросети имеет поперечное сечение более 6 мм2 увеличьте отверстие в насадке кабеля см также Подключение к электросети при большом поперечном сечении кабеля 10 2 10 Монтаж трубопровода подачи воды С помощью резьбовой шпильки прижмите прибор к планке для подвешивания чтобы пробить мягкое уплотнение При необходимости проколите мягкое уплотнение отвёрткой Наденьте крепёжную ручку на резьбовую шпильку планки для подвешивания которая погружается в заднюю панель Сильно прижмите заднюю панель и зафиксируйте крепёжную ручку путём поворота на 90 по часовой стрелке 10 2 11 Подключение к электросети Подключите соединительный кабель к клемме для подключения к электросети См раздел Схема электрических соединений 100 РНВ Е 51Ь екесбготс www stiebel eLtron ru
