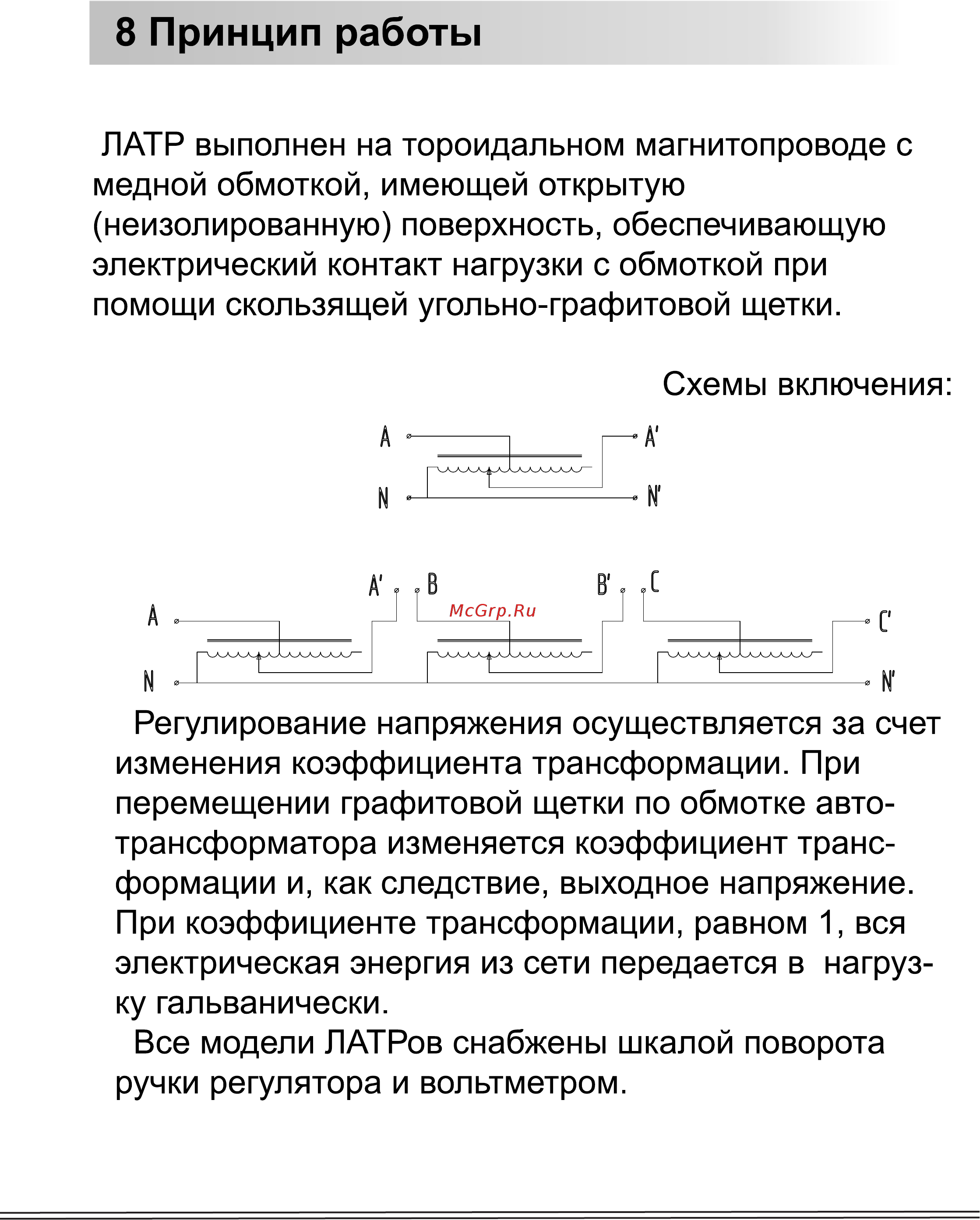

8 Принцип работы ПАТР выполнен на тороидальном магнитопроводе с медной обмоткой имеющей открытую неизолированную поверхность обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящей угольно графитовой щетки Схемы включения ОДНОФАЗНЫЙ А и Регулирование напряжения осуществляется за счет изменения коэффициента трансформации При перемещении графитовой щетки по обмотке авто трансформатора изменяется коэффициент транс формации и как следствие выходное напряжение При коэффициенте трансформации равном 1 вся электрическая энергия из сети передается в нагруз ку гальванически Все модели ЛАТРов снабжены шкалой поворота ручки регулятора и вольтметром 9
