ИНВЕРТОР АВТОМОБИЛЬНЫЙ
AutoLine, AutoLine Plus
5. Состав изделия, элементы управления и индикации, подключение.
Рисунок 1.1
AutoLine Plus 1200
ВКЛ ВЫКЛ
РАБОТА ЗАЩИТА
ВЫХОД: 220-230В~ 50Гц
I
0
ЗАЩИТА
ЗАРЯДКА
БАТАРЕЯ
ЗАРЯЖЕНА
РАБОТА
ВХОД: 130-270В~
50Гц
ЗАРЯДКА
I
0
II
ВЫКЛ
РАБОТА
ЗАРЯДКА
ЗАЩИТА
I
0
ВКЛ ВЫКЛ
ВХОД: 130-270В~
50Гц
+
-
ПЕРЕКЛЮЧАТЕЛЬ:
I - ВКЛЮЧЕНО
0 - ОТКЛЮЧЕНО
ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ:
I - ИНВЕРТОР
II - ЗАРЯДКА
0 - ОТКЛЮЧЕНО
РОЗЕТКИ 220В~
ВИНТОВЫЕ КЛЕММЫ
ПИТАНИЯ ОТ АКБ
ВЕНТИЛЯТОР
ВХОД ТИП «С16»
ДЛЯ ПОДКЛЮЧЕНИЯ
К СЕТИ 220В~ ПРИ
ЗАРЯДКЕ АКБ
ПРЕДОХРАНИТЕЛЬ
ВХОДНОЙ ЦЕПИ
ЗАРЯДКИ АКБ
ВНИМАНИЕ!!!
ПРИ ПОДКЛЮЧЕНИИ АККУМУЛЯТОРА
СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ !
НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ -
ПРИЧИНА ПОЛОМКИ ПРИБОРА

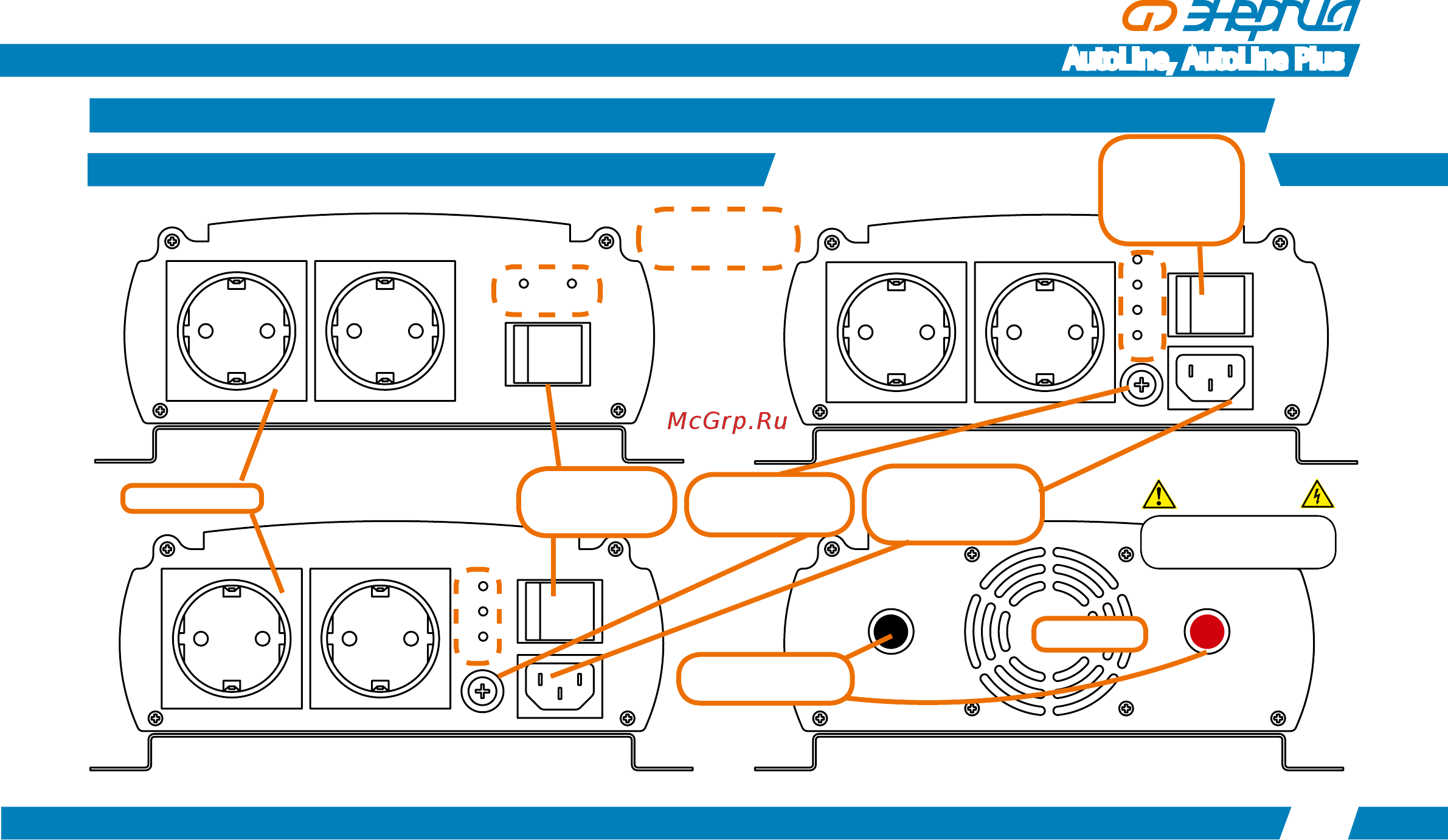

Функциональнаые панели инверторов AutoLine и AutoLine Plus*
Auto Line, AutoLine Plus
ИНДИКАТОРЫ
(см. рис. 1.2)
AutoLine Plus 600
AutoLine 350,600,1200
ВЫХОД: 220-230В~ 50Гц
ВЫХОД: 220-230В~ 50Гц
*Примечание: внешний вид и расположение функциональных элементов на панелях инверторов может быть изменен изготовителем без уведомления.
