ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

4) КРЕПЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ

Прибор снабжен специальной прокладкой, предназначенной для предотвращения попадания

жидкости внутрь мебели. Для правильной установки прокладки просим тщательно выполнять

приведенные ниже инструкции:

- Снимите полоски прокладки с держателей, следя, чтобы от прокладки не оторвалась прозрачная

защитная бумага.

- Переверните рабочую поверхность, Правильно расположите прокладку “E” (рис. 9) под краями

рабочей поверхности таким образом, чтобы внешняя сторона прокладки точно совпадала с

внешним краем рабочей поверхности. Края полосок должны совпадать, не выступая друг над

другом.

- Наложите прокладку на рабочую поверхность, равномерно распределив ее пальцами. Снимите с

прокладки полоску защитной бумаги и вставьте рабочую поверхность в подготовленное в мебели

отверстие.

- Закрепите рабочую поверхность скобами „S”, совместив их выпуклую часть с прорезями в

нижней части „Н” и прикрутив винтами „F” (см. рис. 10).

- Во избежание случайного соприкосновения с горячей варочной панелью во время проведения

работ, необходимо установить деревянную прокладку, прикрученную болтами на минимальном

расстоянии 50 мм от верха (см рис. 7).

РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ

РАБОЧЕЙ ПОВЕРХНОСТИ (мм)

A B C D E

2 конфорки

280 480 57.5 57.5 100 мин.

4 конфорки

553 473 67.5 59.5 100 мин.

5 конфорок

553 473 67.5 59.5 175 мин.

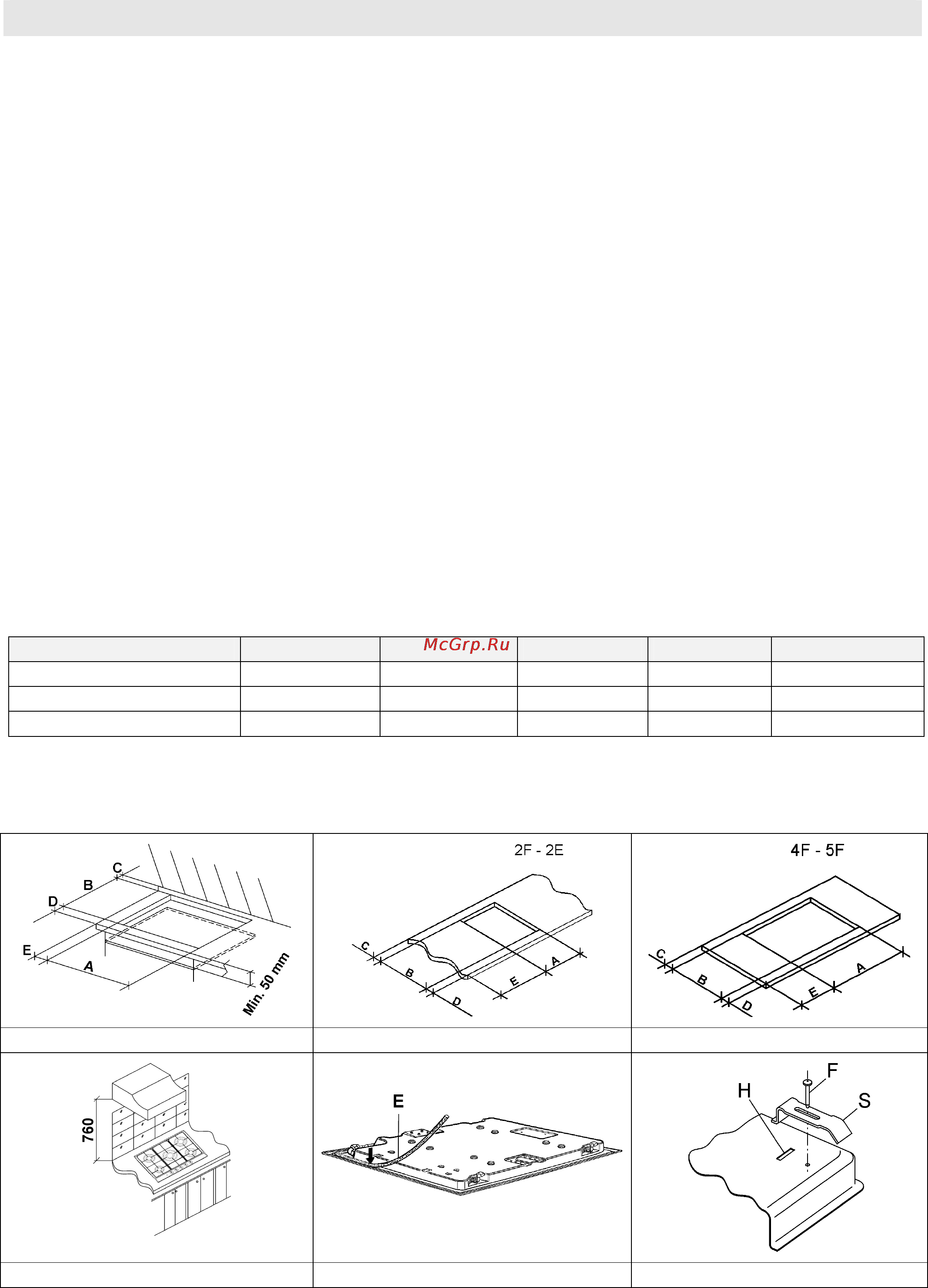

РИС. 7 РИС. 7/A РИС. 7/B
