Atmor lotus 5000 универсал [2/2] Инструкция по установке и эксплуатации bодонагревателей atmop модели new и lotus и basic

Инструкция по установке и эксплуатации

Bодонагревателей * ATMOP *

Модели “NEW” и “LOTUS” и “BASIC”

Пожалуйста, внимательно прочтите инструкцию.

Установкадолжнабытьпроизведенаквалифицированнымспециалистом.

Установка водонагревателя

Предупреждение:

Уважаемыйпокупатель,длябезопасной,долговечнойикачественнойработыводонагревателя

*ATMOP*необходимособлюдатьэлементарныеусловияподключенияиэксплуатации:

1. Приборобязательнозаземлить.

2. Неперепутатьвходивыходводы.

3. Неперекрыватьводунавыходе.

4. Не включайте водонагреватель, пока не убедитесь, что вода включена и ровно льётся из сетки

выходнойголовки.

5. Нивкоемслучаенепроверяйтеводонагревательпередустановкой,расположивегогоризонтально

(лёжа).

6. Водонагревательвсегдадолженустанавливатьсявертикально,выходящийпатрубокдолженбыть

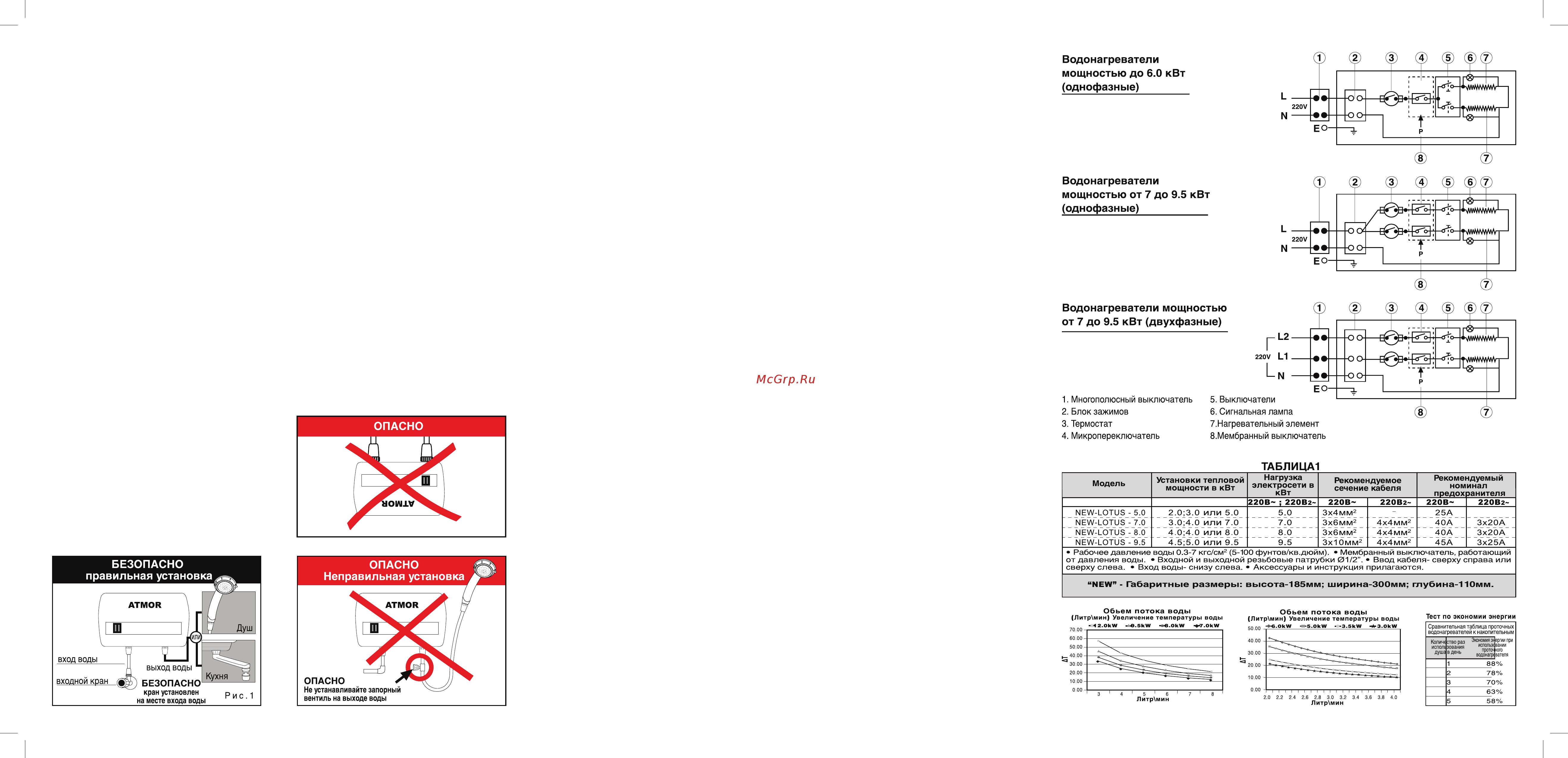

направленвниз.Правильноерасположениеводонагревателяпоказанонарисунке1.

7. Bасполагайтеводонагревательтам,гденанегонебудетпопадатьводаиздуша.

8. Незакрывайтеаппаратдлязащитыотводы.

Подключение водонагревателя к воде

1. Водонагревательдолженбытьподключенктрубеводоснабженияхолоднойводойсминимальным

давлением 0,3 атмосферы (3 метра водяного столба). Резьба 1/2 дюйма. 3одонагреватель может

снабжатьсятакжеизрезервуарахолоднойводы,еслиминимальнаявысотаотводонагревателядо

основаниярезервуарасоставляет3метра.Притомводадолжнапоступатьпоотдельномуотводу.В

обоихслучаяхнатрубеподачиводырекомендуется

установитьдополнительныйвентильотключения

водыдляпроведениясервисногообслуживания.

2. Водонагревательнельзяустанавливатьтам,гдеон

будет подвергаться воздействию отрицательных

температур(возможностьразмораживания).

3. Подключение к водопроводу должно быть

закончено перед началом электротехнических

работ.

Процесс установки водонагревателя

1. Bыберитеместоустановкиводонагревателятак,чтобыпользующиесядушеммогли легкодостать

довентилейрегулировки.Приложитеоснованиеаппаратакстенеиотметьте4контрольныеточки

крепления.

2. Просверлите отверстия в стене, вставьте дюбели и прикрепите водонагреватель к стене на

шурупах.

3. Квыходномуотверстиюнельзяприсоединять вентильилидругоеаналогичное устройство.Пельзя

использовать герметик для уплотнения стыков. Прилагаемые торцевые уплотнители, в виде

плоскихколец,надежнообеспечиваютгерметичностьишлангиподсоединяютсябезиспользования

специальныхинструментов.

4. Подводиотводводыкводонагревателюпроисходитснизу.Упатрубковнадписи«вход»и«выход».

5. Приустановкевваннойводонагревателясдушевойкомплектациейдляподводаводыкаппарату

рекомендуетсяиспользоватьсобственныйшлангсосмесителяпредварительноснявснегодушевую

головку.

6. Выходному патрубку водонагревателя необходимо присоединить детали только из комплекта

аппарата(душеваяголовка,кухоннаяголовка)

Подключение электропитания

Подключение электропитания и метод защиты электропроводки должны соответствовать

требованиям действующих в стране стандартов установки электроприборов и должны быть

провереныквалифицированнымспециалистомпередиспользованием.

Внимание:следуетобязательноотключитьглавныйэлектрическийщитокпередподключением

кабеля. Перед сверлением отверстий в стене убедитесь, что вы не заденете проходящую там

проводку.Рекомендуетсяустанавливатьнаэлектрическомщиткеавтоматическийвыключатель,

поставляемыйпоспец.заказу.Приустановкеобязательноубедитесь,чтоэлектрическиеданные

автоматическоговыключателя,щиткаипроводкисоответствуюттребованиямприбора.

Предупреждение: водонагреватель должен быть заземлен

1. Заземляющийпроводдолженбытьсизоляцией,

2. Всекабелидолжнысоответствоватьтребованиямдействующихвстранестандартов.

3. Подключениекклеммнойколодке(находитсявверхнейчастинадкорпусомтена):

  Кабельподнапряжением(красныйиликоричневый)-контактнаяклемма-L.

  Нейтральныйкабель(голубойиличерный)-контактнаяклемма-N.

  Заземляющийкабель(зеленыйилижелто-зеленый)-контактнаяклеммассимволомземли

4. Всевинтыконтактныхклеммдолжныбытьтщательнозатянуты.

5. Обратитевнимание,чтобыизоляциякабелянепопалаподудерживающиевинты.

6. Рекомендуетсяустанавливатьнаэлектрическомщиткеавтоматическийвыключатель,Приустановке

обязательноубедитесь,чтоэлектрическиеданныеавтоматическоговыключателя,щиткаипроводки

соответствуюттребованиямприбора.

7. Позавершенииустановки,толькопослеоткрытиявентиляивыходаводыизвыходнойлейкировным

потоком,можновключатьэлектричество.
