Обычное подключение
• 3-фазное + 1 нейтраль (3 1N, 400 В~ / 50 Гц):
- Напряжение между фазными проводами и нейтральным 230
В~. Напряжение между двумя фазными проводами 400 В~.
Установите перемычку между клеммами 4–5. Фазный провод
3 не имеет нагрузки. В электрощитке необходимо установить
предохранитель не меньше чем на 16 А (3x). Сечение жилы
присоединительного кабеля должно быть не менее 2,5 мм
2
.
• 2-фазное + 2 нейтрали (2 2N, 230 В~ / 50 Гц):
- Напряжение между фазными проводами и нейтральными
230 В~. В электрощитке необходимо установить
предохранитель не меньше чем на 16 А (2x). Сечение жилы
присоединительного кабеля должно быть не менее 2,5 мм
2
.
Особое подключение
• 1-фазное подключение (1 1N, 230 В~ / 50 Гц)
- Напряжение между фазным проводом и нейтральным 230
В~. Установите перемычки между клеммами 1–2 и 4–5. В
электрощитке необходимо установить предохранитель не
меньше чем на 32 А. Сечение жилы присоединительного
кабеля должно быть не менее 6 мм
2
.
Подключение варочной панели с пятью конфорками
• 3-фазное + 1 нейтраль (3 1N, 400 В~ / 50 Гц)
- Напряжение между фазными проводами и нейтральным 230
В~. Напряжение между двумя фазными проводами 400 В~.
Установите перемычку между клеммами 4–5. В электрощитке
необходимо установить предохранитель не меньше чем на 16
А (3x). Сечение жилы присоединительного кабеля должно быть
не менее
2,5 мм
2
.
левые
конфорки
правые
конфорки

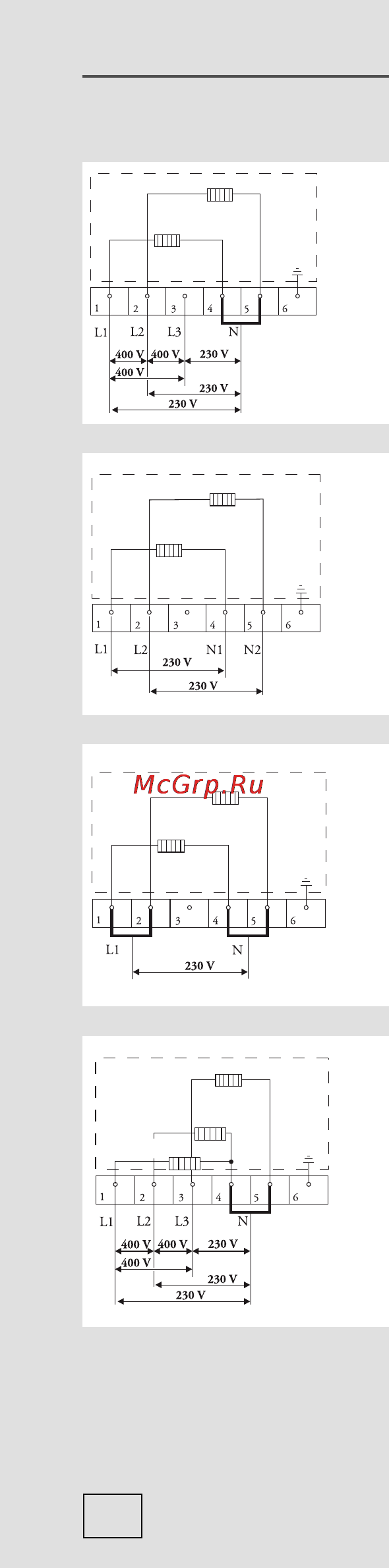

Схема
подключения
Подключение к
электросети
левые
конфорки
правые
конфорки
Схема
подключения
левые
конфорки
правые
конфорки
Схема
подключения
правые конфорки
Схема
подключения
центральные
конфорки
левые
конфорки
30
