МОНТАЖ ПРИБОРА
ВНИМАНИЕ!
Помещение, в котором хранится или эксплуатируется прибор, должно быть защищено от
воздействия низких температур.

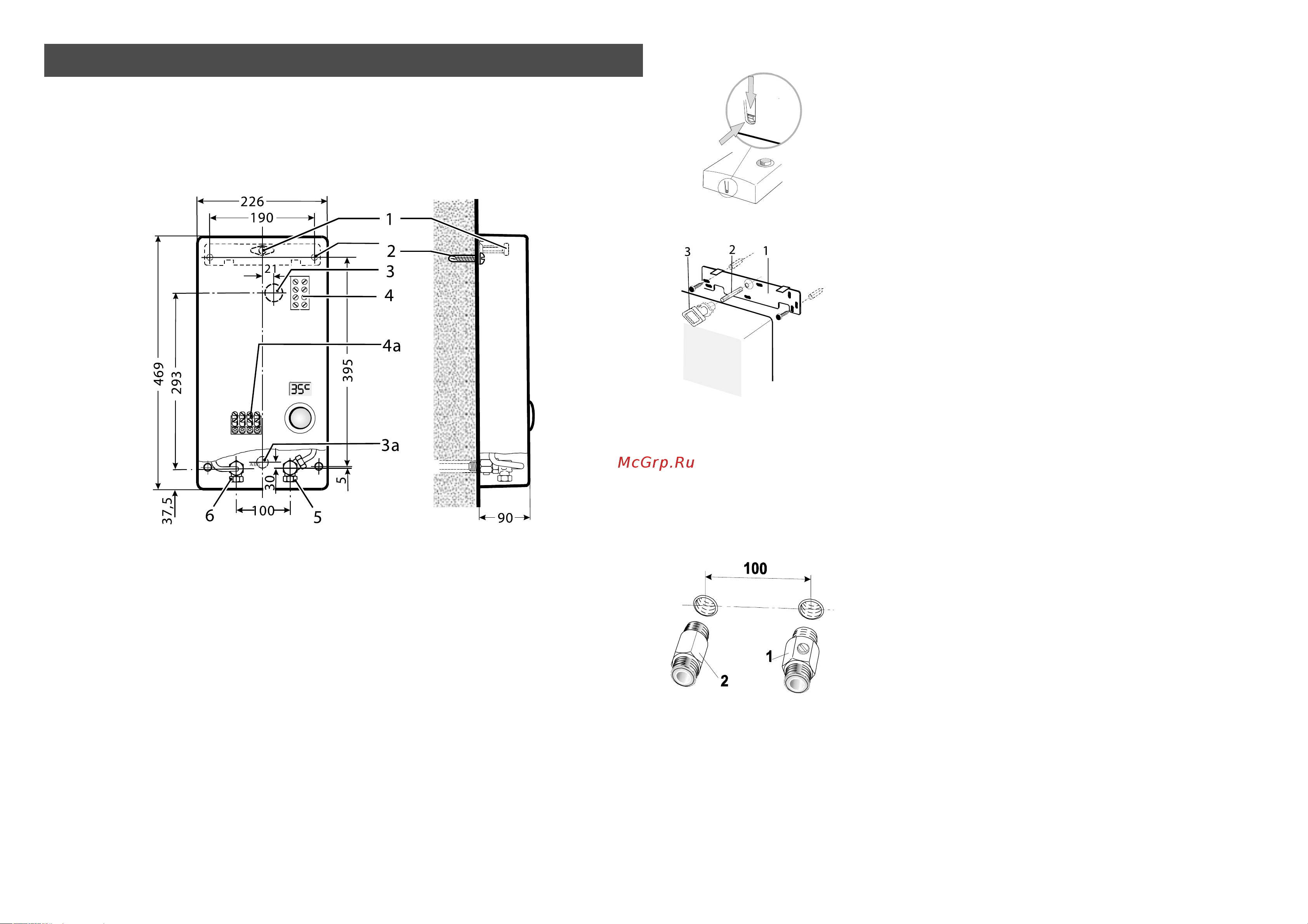

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
1 % Быстрозажимной фиксатор
2 % Дюбеля
3 % Отверстие для ввода кабеля сверху
3a % Отверстие для ввода кабеля снизу
4 % Клеммная коробка для подключения к сети электропитания (устанавливается на заводе%
изготовителе)
4a % Клеммная колодка для подключения кабеля электропитания снизу
5 % Патрубок с сетчатым фильтром для подсоединения трубопровода холодной воды
6 % Патрубок для выхода горячей воды
ПОДГОТОВКА ПРИБОРА К МОНТАЖУ
ПОДГОТОВКА ПРИБОРА К МОНТАЖУ
Осторожно распакуйте прибор и извлеките пакет с дополнительными принадлежностями.
Подготовьте прибор к монтажу.
ДЕМОНТАЖ КОРПУСА
ДЕМОНТАЖ КОРПУСА
Надавите отверткой на язычок, расположенный в нижней части
прибора (как показано на рисунке стрелками), и снимите корпус.
Отсоедините от блока управления кабель регулятора температуры.
Диапазон изменения температуры, задаваемой ручкой регулятора,
можно ограничить .
КРЕПЛЕНИЕ НА СТЕНЕ
КРЕПЛЕНИЕ НА СТЕНЕ
С помощью входящего в комплект поставки монтажного шаблона
разметьте и выполните в стене отверстия для дюбелей, вставьте
дюбели и закрепите монтажный кронштейн (1).
Достаньте из пакета резьбовую шпильку (2) и вкрутите ее. После
этого подготовьте патрубки для подсоединения к водопроводу,
навесьте прибор на резьбовую шпильку и настенный кронштейн и
закрепите прибор в этом положении, повернув быстрозажимной
фиксатор (3) на четверть оборота.
ПАТРУБКИ ДЛЯ ПОДСОЕДИНЕНИЯ К ВОДОПРОВОДУ
ПАТРУБКИ ДЛЯ ПОДСОЕДИНЕНИЯ К ВОДОПРОВОДУ
Температура холодной воды на входе в прибор не должна превышать 25 °C.
Если для подсоединения к водопроводу используются пластмассовые трубы, то от изготовителя
труб следует получить подтверждение о том, что материал труб полностью (без ограничений)
соответствует существующим эксплуатационным условиям.
СКРЫТЫЙ МОНТАЖ
СКРЫТЫЙ МОНТАЖ
На входе холодной воды установите соединительный элемент с
запорным краном (1), а на выходе горячей воды % ниппель (2).
Головка запорного клапана должна быть направлена вниз, а паз
головки должен быть расположен параллельно потоку воды. Не
допускается использовать запорный кран в качестве
дросселирующего устройства.
ВНИМАНИЕ!
Перед монтажом прибора на стене следует извлечь из отверстий присоединительных патрубков
транспортировочные заглушки!
Проточный водонагреватель можно эксплуатировать с напорной арматурой всех типов,
предназначенной для проточных водонагревателей.
