Нажмите на замок вала, чтобы заблокировать шпиндель, и ослабьте

шестигранный болт, повернув его по часовой стрелке с помощью

торцового ключа. Затем выньте шестигранный болт, внешний фланец и

диск.

Для установки диска, осторожно наденьте его на шпиндель, следя за тем,

чтобы направление стрелки на поверхности диска совпадало с

направлением стрелки на корпусе диска. Установите внешний фланец и

шестигранный болт, затем с помощью торцового ключа крепко затяните

шестигранный болт (левого кручения) против часовой стрелки, нажимая

на замок вала.

Для всех стран, за исключением европейских стран

ПРЕДУПРЕЖДЕНИЕ:

• Черное кольцо с внешним диаметром в 25 мм и серебряное кольцо

с внешним диаметром в 25,4 мм установлены на предприятии-

изготовителе, как показано на рисунке. При использовании диска с

отверстием диаметром в 25 мм поменяйте серебряное кольцо на

черное кольцо. Перед установкой диска на шпиндель, всегда

удостоверяйтесь в том, что между внутренним и внешним фланцами

установлено кольцо с надлежащим отверстием для вала.

Для европейских стран

ПРЕДУПРЕЖДЕНИЕ:

• Между внутренним и внешним фланцами на предприятии-

изготовителе устанавливается кольцо с внешним диаметром в 30

мм.

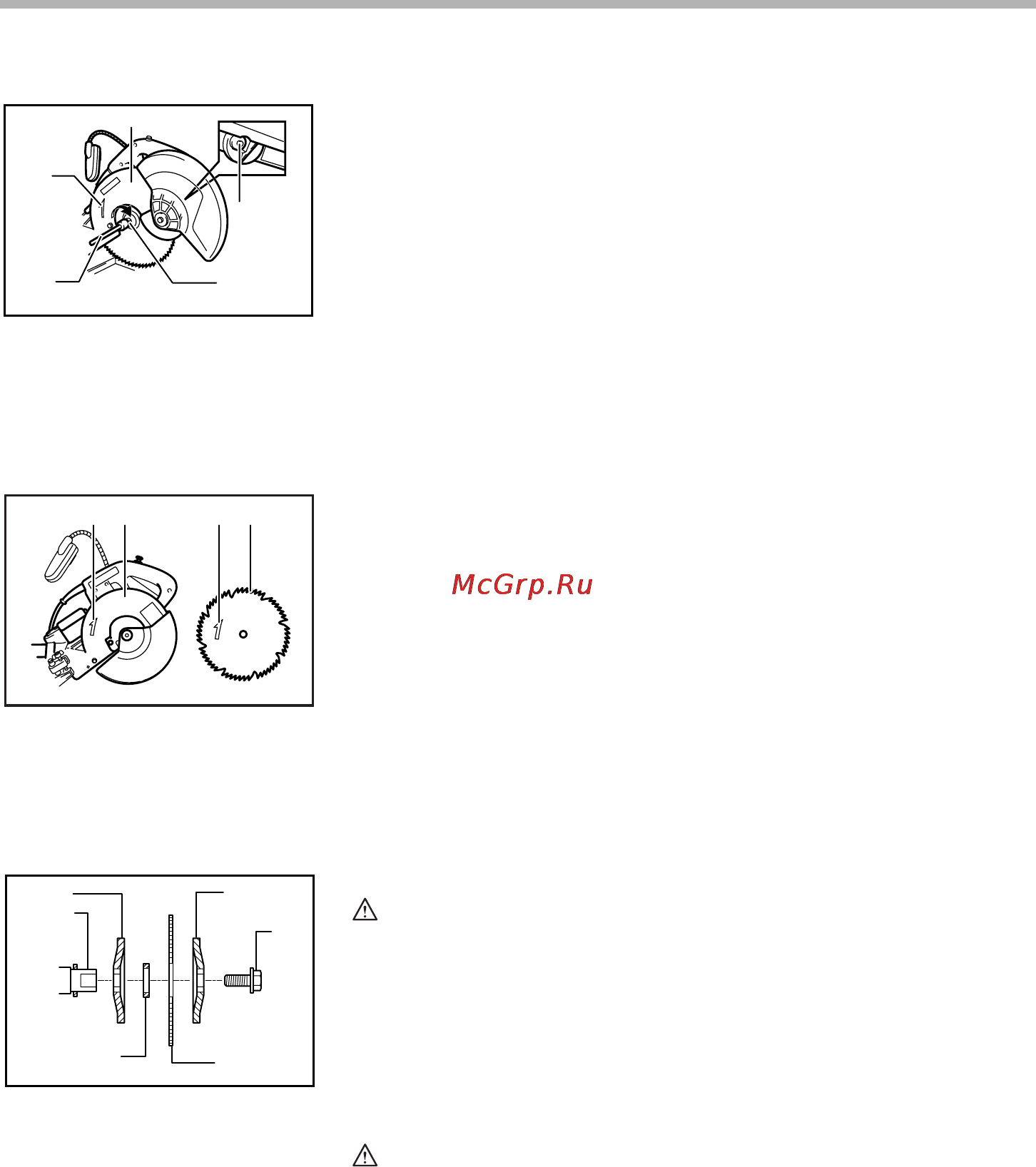

1. Кожух диска

2. Стрелка

3. Замок вала

4. Шестигранный болт

5. Торцовый ключ

002020

1. Кожух диска

2. Стрелка

3. Пильный диск

4. Стрелка

2 1 4 3

002021

1. Внутренний фланец

2. Шпиндель

3. Кольцо

4. Пильный диск

5. Внешний фланец

6. Шестигранный болт

(левого кручения)

004058
