Makita LS 1214 [16/28] Вертикальные тиски
![Makita LS 1214 [16/28] Вертикальные тиски](/views2/1021464/page16/bg10.png)
16

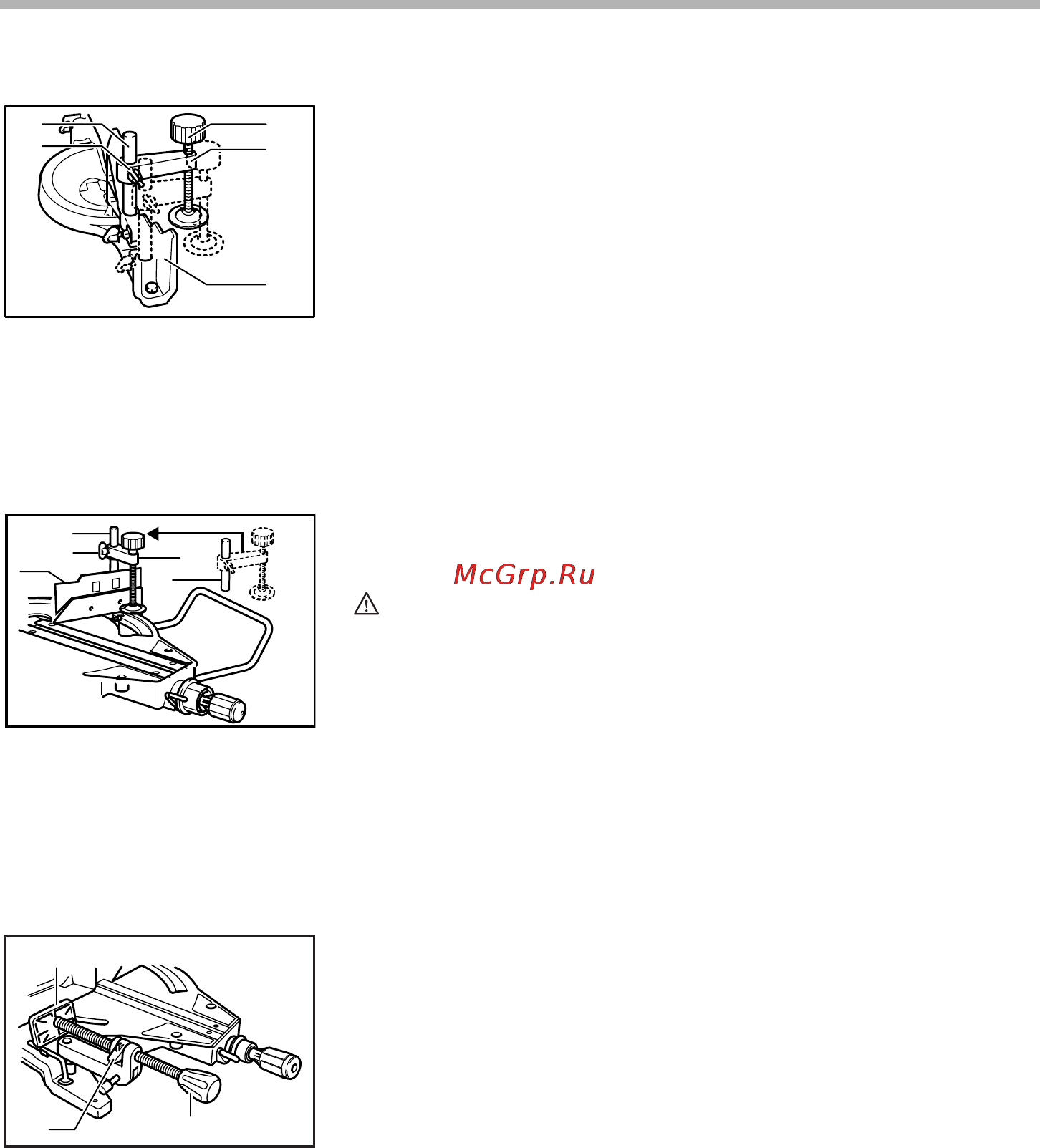

Вертикальные тиски
Вертикальные тиски можно устанавливать в двух положениях, либо с
левой, либо с правой стороны направляющей линейки или сублинейки R.
Вставьте стержень тисков в отверстие в направляющей линейке и
закрутите винт на обратной стороне направляющей линейки, чтобы
закрепить стержень тисков.
Вертикальные тиски также можно закрепить к стержню на правой стороне
субпланки R.
Расположите кронштейн тисков в соответствии с толщиной и формой
обрабатываемой детали и закрепите кронштейн тисков, затянув винт.
Если винт крепления кронштейна тисков соприкасается с направляющей
линейкой, установите винт на противоположной стороне кронштейна
тисков. Убедитесь, что никакая часть инструмента не соприкасается с
тисками, когда рукоятка полностью опущена, или при перемещении
каретки по всей длине в обоих направлениях. Если какая-либо часть
касается тисков, отрегулируйте положение тисков.
Прислоните обрабатываемую деталь к направляющей линейке и
поворотному основанию. Расположите обрабатываемую деталь в
необходимом для распиливания положении и надежно закрепите ее,
затянув ручку тисков.
ПРЕДУПРЕЖДЕНИЕ:
• Обрабатываемая деталь должна быть крепко закреплена по
отношению к поворотному основанию и направляющей линейке с
помощью тисков при выполнении всех видов работ.
Горизонтальные тиски (дополнительная принадлежность)
Горизонтальные тиски можно устанавливать в двух положениях, на
правой или на левой стороне основания. При выполнении резки под
углом в 15° или больше, установите горизонтальные тиски на стороне,
обратной направлению, в котором будет поворачиваться поворотное
основание.
Если перекинуть гайку тисков влево, тиски освободятся и будут легко
перемещаться. Чтобы закрепить обрабатываемую деталь, двигайте
головку тисков вперед, чтобы пластина тисков касалась обрабатываемой
детали, и перекиньте гайку тисков вправо. Затем поверните головку
тисков по часовой стрелке, чтобы закрепить обрабатываемую деталь.
Максимальная ширина обрабатываемой детали, которую можно
закрепить с помощью горизонтальных тисков, составляет 200 мм.
При установке горизонтальных тисков с правой стороны основания,
также пользуйтесь сублинейкой R, чтобы лучше закрепить
обрабатываемую деталь. Информация об установке сублинейки R
приводится в разделе “Сублинейка R” выше.
1. Стержень тисков
2. Винт
3. Головка тисков
4. Кронштейн тисков
5. Направляющая линейка
1. Сублинейка R
2. Винт
3. Стержень
4. Стержень тисков
5. Кронштейн тисков
1
2
3
4
5
005597
1
2
3
4
5
005688
1. Пластина тисков
2. Гайка тисков
3. Головка тисков
1
2 3
001550
